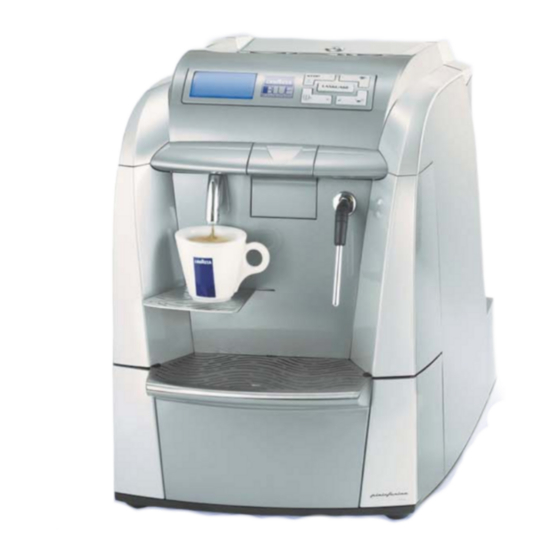

Inhaltszusammenfassung für LAVAZZA LB 2200

  • Seite 2 Wartungshandbuch für den 10 Servicemenü technischen Kundendienst OFFICE COFFEE SERVICE DELUXE 11 230 V Powerkarte LB 2200 - 220/240 V - 50 Hz 12 120 V Powerkarte Maschinencode: 80619 LB 2202 - 230 V - 50 Hz - CH 13 CPU Karte...

  • Seite 3: Allgemeine Informationen

    Inhaltsver zeichnis Allgemeine Informationen Betriebsangehörige Aufbau des Handbuchs 1.2.1 Zweck und Inhalt 1.2.2 Empfänger 1.2.3 Aufbewahrung 1.2.4 Benutzte Symbole “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 4: Aufbau Des Handbuchs

    1.2.1 Zweck und Inhalt Dieses Handbuch hat den Zweck, dem Techniker alle Informationen zu liefern, die für die Wartung der Maschine OCS Deluxe LB 2200 - LB 2210 (120 V) LB 2202 (mit Versorgungskabel CH) erforderlich sind. Vor der Ausführung irgendeiner Tätigkeit an der Maschine muss der...

  • Seite 5: Aufbewahrung

    Dieses Signal zeigt Vorgänge an, die unbedingt zu vermeiden sind, da sie für den Benutzer und für die Personen, die in der Nähe arbeiten, eine Gefahr darstellen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M...
  • Seite 6 Inhaltsver zeichnis Allgemeine Sicherheitsvorschriften Funktionen zur Stillsetzung “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 7: Allgemeine Sicherheitsvorschriften

    Schutzvorrichtungen, die zur Vermeidung jeglicher Unfälle geplant wurden, versehen ist. Alle erforderlichen Maßnahmen zur Verhütung von Unfällen treffen. Funktionen zur Stillsetzung Zur Stillsetzung der Maschine auf den Hauptschalter einwirken. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...
  • Seite 8 Inhaltsver zeichnis Handhabung und Einlager ung Handhabung Einlagerung Liste der mitgelieferten Zubehörteile Montage - Positionierung Entsorgung und Verpackung Stromanschluss “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 9: Handhabung

    Wassers, das zur Getränkeabgabe benutzt wird; dieser Test ist von grundlegender Bedeutung für die Einstellung der Wasserhärte in der Maschine. Schlüssel für den Zugang zum Wasserbehälter: ermöglicht, unbefugtem Personal den Zugang zum Wasserbehälter zu verbieten. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 10: Montage - Positionierung

    Diese Arbeit darf nur durch technisches Fachpersonal oder durch den Betreiber ausgeführt werden. Die Maschine ist für die Funktionsweise mit einer Einphasenspannung ausgelegt, deren Größe auf dem Identifikationsschild hervorgehoben wird. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 11 Notfall mühelos von der Stromleitung trennen kann. Achtung! Es ist verboten: • Verlängerungen jeglicher Art zu benutzen; • den Originalstecker zu ersetzen; • Adapter zu benutzen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 12 Inhaltsver zeichnis Abbr uch der Maschine Abbruch der Maschine “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 13 Achtung! Die in der elektronischen Karte vorhandene Batterie muss vor der Entsorgung aus der Maschine entfernt werden. Die Batterien müssen auf sichere Weise entsorgt werden. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...

  • Seite 14: Empfohlene Werkzeuge

    Für alle mechanischen Verbindungen der Verkabelung werden Sicherungsfaston verwendet. Falls Abdeckfaston vorhanden sind, ist es erforderlich, das Plastik zu drücken, wie in der Abbildung angegeben ist, und zu ziehen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 15: Inhaltsverzeichnis

    Ausbau der rückstellbaren Thermostate (Dampfwiderstand) 6.17 Ausbau des Boilers 6.18 Ausbau des Getriebemotors 6.19 Ausbau des oberen Lochfilters 6.20 Ausbau des unteren Lochfilters “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 16: Ausbau Des Gehäuses

    Schraubendreher die Schrauben, mit denen das vordere Paneel ans Gehäuse befestigt sind, lösen. Anmerkung: die Schrauben können mit einem gegen das Aufbrechen geschützten normalen Sicherheitsschraubendreher herausgedreht werden. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 17 Dadurch ist es möglich, die nachfolgenden Arbeiten mit größerer Leichtigkeit auszuführen. Die 2 Schrauben lösen, die die Abdeckung an die obere Platte der Maschine befestigen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...
  • Seite 18 Mit dem Schlüssel den Deckel vom Wasserbehälter abnehmen. Den Wasserbehälter entnehmen, indem er mit dem eigens vorgesehenen Griff angehoben wird. Die hinteren Schrauben lösen, die die Abdeckung befestigen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 19 Basis verbunden, die die Tassenwärmplatte elektrisch verbinden. Darauf achten, diese Kabel nicht zu beschädigen. Die 3 Faston lösen, die die in der Abdeckung vorhandene Tassenwärmplatte elektrisch verbinden. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 20 Die Maschine ist ohne Schutzvorrichtungen. In der Maschine sind elektrische Teile sowie hohe Temperaturen erzeugende Teile vorhanden. Die größte Aufmerksamkeit bei Arbeiten unter diesen Bedingungen schenken. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 21 PUMPE WASSER FILTER GETRIEBEMOTOR VOLUMETRISCHER DOSIERER POWER KARTE WASSERBEHAELTER EINSTECKVORRICHTUNG TRANSFORMATOR SICHERUNGEN VERBINDER FUER AUSGLEICHS- UND SICHERHEITSVENTIL ZAHLUNGS-SYSTEM REED STAND WASSER PLUG RJ11 “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 22: Ausbau Der Dichtung Gaco

    Die Dichtung mit einem Schraubendreher entfernen. Nach dem Einsetzen der neuen Dichtung die Abdeckung manuell erneut in Stellung bringen und bis zu ihrer Blockierung drücken. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 23: Ersatz Des Versorgungskabels

    10 Pol Steckverbinder für den Anschluss einer Geldbox zur Verwaltung der Bezahlungen vorhanden (die Freigabe ist über das Programmierungsmenü erforderlich). RJ11 “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 24: Ausbau Des Dampfrohrs

    Arbeiten ausführen. Einen Schlüssel benutzen, um die Feststellvorrichtung des Dampfrohrs zu lösen. Das Dampfrohr von seinem Sitz abziehen und nach außen ziehen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 25: Ausbau Des Dampfelektroventils

    Die Schraube, die die Schutzvorrichtung befestigt, lösen. Die Schraube, die die Schutzvorrichtung im Innern befestigt, lösen. An dieser Stelle kann die Auflage herausgezogen und überprüft werden. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 26: Ersatz Der Tassenwärmplatte

    Abdeckung und der Platte entnommen werden. Achtung! Die Dichtung muss unversehrt sein; falls sie beschädigt sein sollte, muss sie unverzüglich ersetzt werden. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 27: Ausbau Der Cpu Karte

    In diesem Fall können die Anschlüsse der CPU Karte überprüft werden; oder die Karte kann durch Lösen der eigens vorgesehenen Schrauben, die die Karte ans Paneel befestigen, ersetzt werden. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...

  • Seite 28: Ersatz Des Silikontastenfelds

    Tastenfelds ziehen, wobei der Kontakt des Tastenfelds mit der Karte aufrecht erhalten bleibt. Sich vergewissern, dass das Tastenfeld auf der Karte korrekt positioniert ist. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...

  • Seite 29: Ersatz Des Displays

    Arbeiten ausführen. Das Display aus der elektronischen Karte nehmen. Das neue Display einsetzen, wobei darauf zu achten ist, dass die Anschlüsse nicht beschädigt werden. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 30: Ausbau Der Power Karte

    Kabel, die an die Karte angeschlossen sind, getrennt wurden. Zum Entfernen und/oder zum Ersatz des Transformators den Abschnitt 6.15 zu Rate ziehen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...

  • Seite 31: Ausbau Der Kapselfreigabespule

    Zum Entfernen der Spule die hinter der Spule angebrachte Feststellvorrichtung senken; mit heruntergedrückter Feststellvorrichtung die Spule herausziehen und sie nach außen ziehen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 32: Ausbau Der Pumpe

    Feststellschraube gelöst und die Gummihalterungen, die sie stützen, nach oben herausgezogen werden. Anschließend kann das in der Pumpe eingebaute Ausgleichs-/ Sicherheitsventil entnommen werden. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 33: Ausbau Des Volumetrischen Dosierers

    Dichtung, die im oberen Teil des Dosieres vorhanden ist, korrekt positionieren. Wenn das Durchflussmessgerät wieder in Stellung gebracht wird, muss das Magnet nach oben zeigen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...

  • Seite 34: Ausbau Der Kapselfreigabegruppe

    Dieser Mikroschalter ist empfindlich und muss mit Vorsicht herausgezogen werden. Die obere Halterung durch Anheben herausziehen. Die 4 Schrauben für den Zugang zum Innern der Gruppe lösen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 35 Feststellvorrichtungen leicht erweitern und den Mikroschalter anheben. Die Gruppe kann überprüft werden, indem sie von ihrem Sitz abgezogen wird, wie in der Abbildung angegeben ist. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...

  • Seite 36: Ausbau Der Wasserwannenhalterung

    Halterung mit der Basis befestigt, lösen. Die auf der anderen Seite angebrachte Schraube, die die Halterung mit der Basis befestigt, lösen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 37 Maschinenbasis befestigen. Die Wasserwannenhalterung heben und sie nach außen ziehen. Auf diese Weise können die Wartungsarbeiten müheloser ausgeführt werden. Auf Kabel und Rohr achten. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 38: Ausbau Des Transformators

    Pumpenhalterung befestigt. Die Halterung herausziehen und auf eine Ebene legen. An dieser Stelle kann der Transformator der Maschine entfernt und ersetzt werden. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 39: Ausbau Der Rückstellbaren Thermostate (Hauptwiderstand)

    Vorbereitung: die im Abschnitt 6.1 beschriebenen Arbeiten ausführen. Die Thermostate (A) elektrisch trennen. Die Schraube lösen. Mit einem Schraubendreher anheben, um die Feststell-vorrichtung zu lösen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 40 Zerlegung der Maschine 25/34 Die Feststellvorichtung herausziehen und die Thermostate ausbauen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 41: Ausbau Der Rückstellbaren Thermostate (Dampfwiderstand)

    Anmerkung: Auf den Anschluss der Thermostate achten, um sie korrekt wieder anzuschliessen. Die Schraube lösen. Die Feder der Thermostatfeststellvorrichtung mit der Hand freigeben. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 42 Zerlegung der Maschine 27/34 Die Feder der Thermostatfeststellvorrichtung herausziehen; auf diese Weise kann man mit der Wartung fortschreiten. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 43: Ausbau Des Boilers

    Bolzen aus der Platte zu ziehen; anschließend kann der Boiler herausgezogen werden. Nach dem Herausziehen des Boilers kann das Elektroventil (H) ausgebaut werden. Achtung! Den Temperatursensor (A) trennen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 44: Ausbau Des Getriebemotors

    6 Mikroschalter für Präsenz der Sammelschublade für benutzte Kapseln. Achtung! Die Stellungen der beiden Mikroschalter (4 und 5), die die Stellung der Verteilergruppe erfassen, KEINESFALLS umkehren. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 45: Ausbau Des Oberen Lochfilters

    Bei der Ausführung der Wartungsarbeiten die größte Aufmerksamkeit schenken. Die 4 Schrauben im vorderen Teil der Verteilergruppe lösen. Die 4 Schrauben im hinteren Teil der Verteilergruppe lösen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 46 Kerbe im Innern des Kolbenanschlags als Bezug nehmen. Anmerkung: Durchschnittliche Lebensdauer des Lochers 5.000 Kaffee. Der Locher muss auf jeden Fall ersetzt werden, wenn eine Spitze beschädigt ist. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 47: Ausbau Des Unteren Lochfilters

    Nach der Befreiung des Bolzens aus der Bindung mit einem Finger drücken, um ihn aus dem eigenen Sitz herauszuholen. Den Kolben aus dem oberen Teil herausziehen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...
  • Seite 48 Bild angegeben ist. Wenn man den Kolben gedrückt hält, auf den Stab drücken, bis er in den Kolbenschlitz eingeklemmt wird. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...
  • Seite 49 Zerlegung der Maschine 34/34 Wenn der Stab eingeklemmt ist, ist der Arbeitsvorgang abgeschlossen. Anschließend kann man den zuvor ausgebauten festen Kaffeekapselbehälter einbauen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 50 Prüfmodus Prüfmodus Eingang Prüfmodus (Stufe 1) Prüfmodus (Stufe 2) Prüfmodus (Stufe 3) Prüfmodus (Stufe 4) Prüfmodus (Stufe 5) Prüfmodus (Stufe 6) Prüfmodus Ausgang “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 51: Prüfmodus Eingang

    Zeile 2: Mikroschalter / Sensoren werden sichtbar 1 2 3 4 5 Zeile 3: Gedrückte Taste wird sichtbar To rq u e Zeile 4: Maschinenwert wird sichtbar “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...
  • Seite 52 Auf dieser Ebene ist es möglich, den Kontrast des LCD Displays zu verändern. Prüfmodus (Stufe 6) Auf dieser Stufe ist es möglich, die Helligkeit der LCD Display Rückbeleuchtung zu verändern. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...
  • Seite 53 5 - Mikroschalter für die Präsenz der Kapsel 6 - Mikroschalter für die Klappe zum Kapseleinschub 7 - Wasserbehältersensor 8 - Impulse volumetrischer Dosierer “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...
  • Seite 54 To rq u e 1 - Taste UP (Stop). 2 - Taste DOWN (freie Programmierung). 3 - Taste CANCEL (Kaffee). 4 - Taste ENTER (Espresso). “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...
  • Seite 55 Auf Stufe “L5” wird der Contrast XX angezeigt (XX ist der Kontrastwert des Displays). Stufe “L6” wird LCD Light XX angezeigt (XX ist der Helligkeitswert des Displays). “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...

  • Seite 56: Prüfmodus (Stufe 1)

    Maßeinheit, sondern ist proportional zum durch den Motor entnommenen Strom. Durch Betätigung von CANCEL wird das Elektromagnet zur Freigabe der Kapsel aktiviert. Durch Betätigung von LANGUAGE wird die Tassenaufwärmplatte aktiviert. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...

  • Seite 57: Prüfmodus (Stufe 2)

    Durch Betätigung von LANGUAGE wird die Pumpe aktiviert. Ferner wird der Fluss des volumetrischen Dosierers in Impulse/Sek. angezeigt. Durch Betätigung von UP wird das Elektroventil aktivert, das den Dampfablass steuert. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 58: Prüfmodus (Stufe 3)

    Temperatur (in Grad Celsius) angezeigt, die durch den im Hauptboiler eingebauten Sensor gemessen wurde. Achtung! Wenn diese Taste zu lang gedrückt gehalten bleibt, könnten die Sicherheitshermostate des Boilers einschreiten. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...

  • Seite 59: Prüfmodus (Stufe 4)

    Prüfmodus 9/12 Prüfmodus (Stufe 4) Zum Zeitpunkt sind keine Funktionen zugewiesen. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 60: Prüfmodus (Stufe 5)

    Maßeinheit, sondern wird einfach benutzt, um auch beim Wiederanlaufen der Maschine die gespeicherten Einstellungen aufrecht zu erhalten. Wenn man die Taste DOWN hingegen gedrückt hält, nimmt der Kontrast des Displays bis zum zulässigen Höchstwert zu. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 61: Prüfmodus (Stufe 6)

    Wiederanlaufen der Maschine die gespeicherten Einstellungen aufrecht zu erhalten. Wenn man die Taste DOWN hingegen gedrückt hält, nimmt die Helligkeit bis zum völligen Ausschalten ab. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 62: Prüfmodus Ausgang

    Reset aus und schaltet sich in normaler Betriebsart wieder ein. Auf diese Weise wird die Maschine mit den zuletzt vorgenommen Einstellungen wieder in Betrieb gesetzt. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M...
  • Seite 63 21 (•) Wasserkanal unterbrochen. Obwohl die Maschine Wasserstand REED Sensor defekt betriebsbereit ist, fühlt sie nicht den Wasserfluss im Kanal. Turbinen Sensor defekt. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 64 Triac auf Power Karte defekt Heizelements ist aus unerklärlichen Gründen zu CPU Karte funktioniert nicht (steuert stark angestiegen. nicht die POWER Karte an). “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 65 82 (•) Ruhestellung. maximale Kraft für die gefallen Positionierung der Verteilergruppe in der Verteilergruppe eingeklemmt oder Ruhestellung überschritten. blockiert Zahnräder blockiert oder übermäßig hart. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 66 Mikroschalter für Arbeitsstellung defekt Ruhestellung wurde erregt, ohne Halt die oder nicht angeschlossen während die Gruppe sich in Verteilungsstellung Arbeits-stellung begab. überschritten. Verkabelung im Getriebemotor umgekehrt. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 67 Wert für Höchstdrehmoment Gibt an, ob die Maschine überschritten. bei der Positionierung der Verteiler-gruppe in der Verteilungsstellung die Grenze des Drehmoments überschritten hat. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 68 "Keine Kredite” frei/nicht frei. 2.8. Zahlungssystem 2.8.1. Gibt das System frei Gibt die Kontrolle der Verteilungen mittels Default: Nein der Nutzung einer externen Geldbox frei/nicht frei. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 69 Ziffern). Mit “Ja” werden alle im voraus bestimmten Default: 0000 Werte erneut eingestellt 5. Ursprüngliche Mit “Ja” werden alle im voraus bestimmten Einstellungen Werte erneut eingestellt “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 70: Servicemenü

    Datum und Uhrzeit der letzten Entkalkung 3.3. Es sofort tun Durch Betätigung von “Enter” Beginn des Entkalkungszyklus 4. Filterreinigung Angefordert nur wenn anders als 0 “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE...
  • Seite 71 Der Wert gibt die Menge der restlichen Kredite an unterhalb derer die Meldung “Wenige Kredite” erscheint. Anmerkung: die Meldung wird nur angezeigt, wenn sie freigegeben ist. “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 72 Verkabelung Boilerschutz und Pumpenschutz Steckverbinder Verkabelung Getriebemotor und Mikroschalter Kapselschublade 10 Pol Verkabelung mit CPU Karte Versorgung 24 V 7 Pol Verkalbelung mit CPU Karte “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 73 Verkabelung Heizelelementschutz und Pumpenschutz Steckverbinder Verkabelung Getriebemotor und Mikroschalter Kapselschublade 10 Pol Verkabelung mit CPU Karte 24 V Versorgung 10 Pol Verkabelung mit CPU Karte “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 74 JP3ON / JP4 OFF Modell OCS Deluxe JP3OFF / JP4 ON Modell OCS Wassernetz JP3ON / JP4 ON Reserviert (darf absolut nicht benutzt werden) “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 75 Verkabelungsplan Mod. 230 V “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 76 Verkabelungsplan Mod. 120 V “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 77 Hydraulischer Plan “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
  • Seite 78 Inhaltsver zeichnis Verkabelungsplan Schnittstelle RS232 17.1 Serielle Verbindung 17.2 Statistische Daten “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...

  • Seite 79: Serielle Verbindung

    Wenn dieselben Daten automatisch erfasst werden, nehmen sie die folgende Form an: ID1*SeriellMaschine*LAV OCS*VersionSw<cr><lf> EA3*IdAblesen*Datum*Uhrzeit*IdTerminal*DatumLetztesAblesen*UhrzeitLetztesAbl esen<cr><lf> VA1**ZyklenAbInitialisierung**KeineZyklenAbLöschen<cr><lf> EA2*FehlerBeschreibung*NeinAbLöschen*NeinAbInit<cr><lf> EA2* FehlerBeschreibung*NeinAbLöschen*NeinAbInit<cr><lf> Beispiel: ID1*12345*LAV OCS*v1.00<cr><lf> EA3*22*020801*1645*1*020723*1137<cr><lf> VA1**145**21<cr><lf> EA2*Wasseralarm*1*3<cr><lf> “LB 2200-LB 2210-LB 2202 OCS DELUXE” 83519 / R . 0.00 / M 2005 ANDBUCH CODE ÄRZ...
