FI
SSJ). Yli 1 000 mm korkeudelle saunan lattiasta
asennettavien sähkölaitteiden tulee olla hyväk-
syttyjä käytettäviksi 125 °C ympäristölämpöti-
lassa (merkintä T125).
3.5.1. Sähkökiukaan eristysresistanssi
Sähköasennusten lopputarkastuksessa saattaa
kiukaan eristysresistanssimittauksessa esiintyä
"vuotoa" . Tämä johtuu siitä, että vastusten eriste-
aineeseen on imeytynyt ilmassa olevaa kosteutta
(varastointi/kuljetus). Kosteus poistuu vastuksista
parin lämmityskerran jälkeen.
Älä kytke sähkökiukaan tehonsyöttöä vikavir-
tasuojakytkimen kautta!
3.6. Kiukaan asentaminen
Katso kuva 6.
1. Kytke kaapelit kiukaaseen ( 3.5.).
2. Aseta kiuas paikalleen ja säädä kiuas pystysuo-
raan kiukaan alla olevien säätöjalkojen avulla.
A
B
C
A. Sähkökotelo / Kopplingslåda
B. Kytkentärasia / Kopplingsdosa
C. Liitäntäjohto (min. 3 m) / Anslutningskabel (min. 3 m)

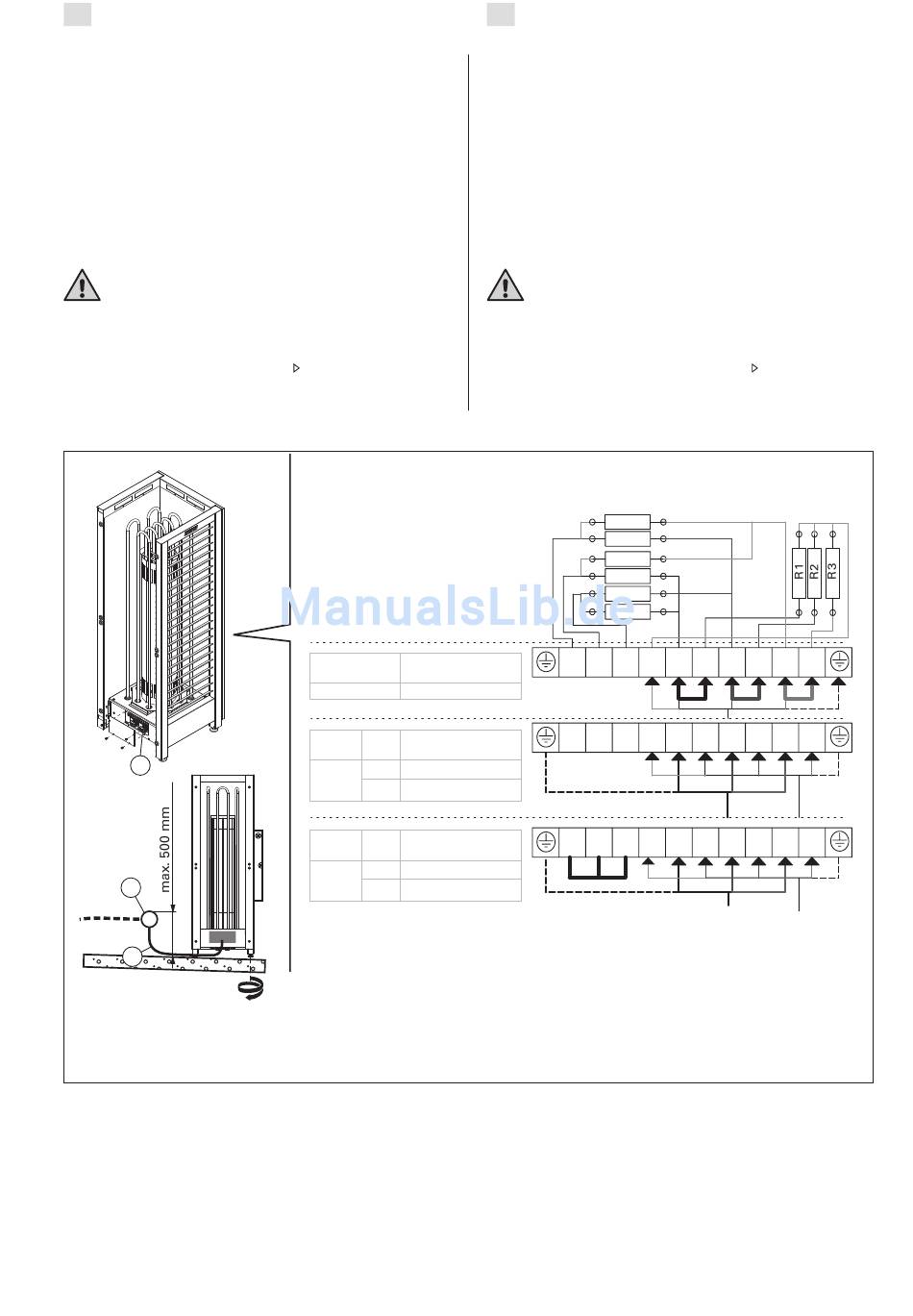

Kuva 6.
Sähkökytkennät
Bild 6.
Elinstallationer
3.5.1. Elaggregatets isoleringsresistans
Vid slutgranskningen av elinstallationerna kan det
vid mätningen av aggregatets isoleringsresistans
förekomma "läckage" , till följd av att fukt från luften
trängt in i värmemotståndens isoleringsmaterial
(lager/transport). Fukten försvinner ur motstånden
efter några uppvärmningar.
3.6. Montering av aggregatet
Se bild 6.
1. Anslut kablarna till aggregatet ( 3.5.).
2. Montera bastuaggregatet och justera det med
16,6-19,8 kW
1 tai 2 ryhmää
1 eller 2 Grupper
Teho
Data
Effekt
16,6 kW
400 V 3N~
Teho
Ryhmä
Data
Effekt
Grupp
A
10 kW 400 V 3~
16,6
kW
B
6,6 kW 400 V 3N~
Teho
Ryhmä
Data
Effekt
Grupp
A
13,2 kW 400 V 3~
19,8
kW
B
6,6 kW 400 V 3N~
SV
högre än 1 000 mm ovanför bastugolvet skall
vara godkänd för användning i 125 ºC (märk-
ning T125).
Anslut inte aggregatets strömmatning via jord-
felsbrytare!
hjälp av de justerbara fötterna så att det står
rakt i vertikalled.
R9
2
10
R8
2
8
R7
3
10
R6
3
6
R5
4
8
R4
4
6
N
2
3
4
5
1
N
N
2
3
4
5
1
Ryhmä/Grupp A
N
2
3
4
5
1
Ryhmä/Grupp A
5
5
5
7
9
11
L1A L1B L2A L2B L3A L3B
6
7
8
9
10
11
12
L1
L2
L3
L1A L1B L2A L2B L3A L3B
6
7
8
9
10
11
12
Ryhmä B
Grupp B
L1A L1B L2A L2B L3A L3B
6
7
8
9
10
11
12
Ryhmä B
Grupp B
ZSC-772 A
