Anbringen von
Abstandshaltern
32
Hochleistungsfähige Dynamometer mit Schäkeln ab 50.000 lbf/20.000 kgf
verwenden Abstandshalter (Abb. 11), um die korrekte Zentrierung des
Dynamometers aus Leistungs- und Sicherheitsgründen zu gewährleisten.
Verwenden Sie das Dynamometer nur dann mit Schäkeln, wenn die
Abstandshalter installiert sind. Das EDX ist mit einer innovativen Methode zur
Fixierung dieser Abstandshalter ausgestattet, um die Installation der Schäkel
nach Bedarf zu erleichtern.
Legen Sie den Abstandshalter auf eine feste Unterlage und setzen Sie die
Spannstifte mit einem Hammer in den kleinen Abstandshalterbohrungen an.
Siehe Abbildung 12.
Einführen des Spannstifts
Führen Sie den Stift durch die entsprechenden Bohrungen im Dynamo-
metergehäuse ein. Legen Sie das Dynamometer auf einer festen Unterlage so
auf die Abstandshalter, dass die Spannstifte aus der Oberseite herausragen.
Siehe Abbildung 13.
EDxtreme Dynamometer Bedienungsanleitung

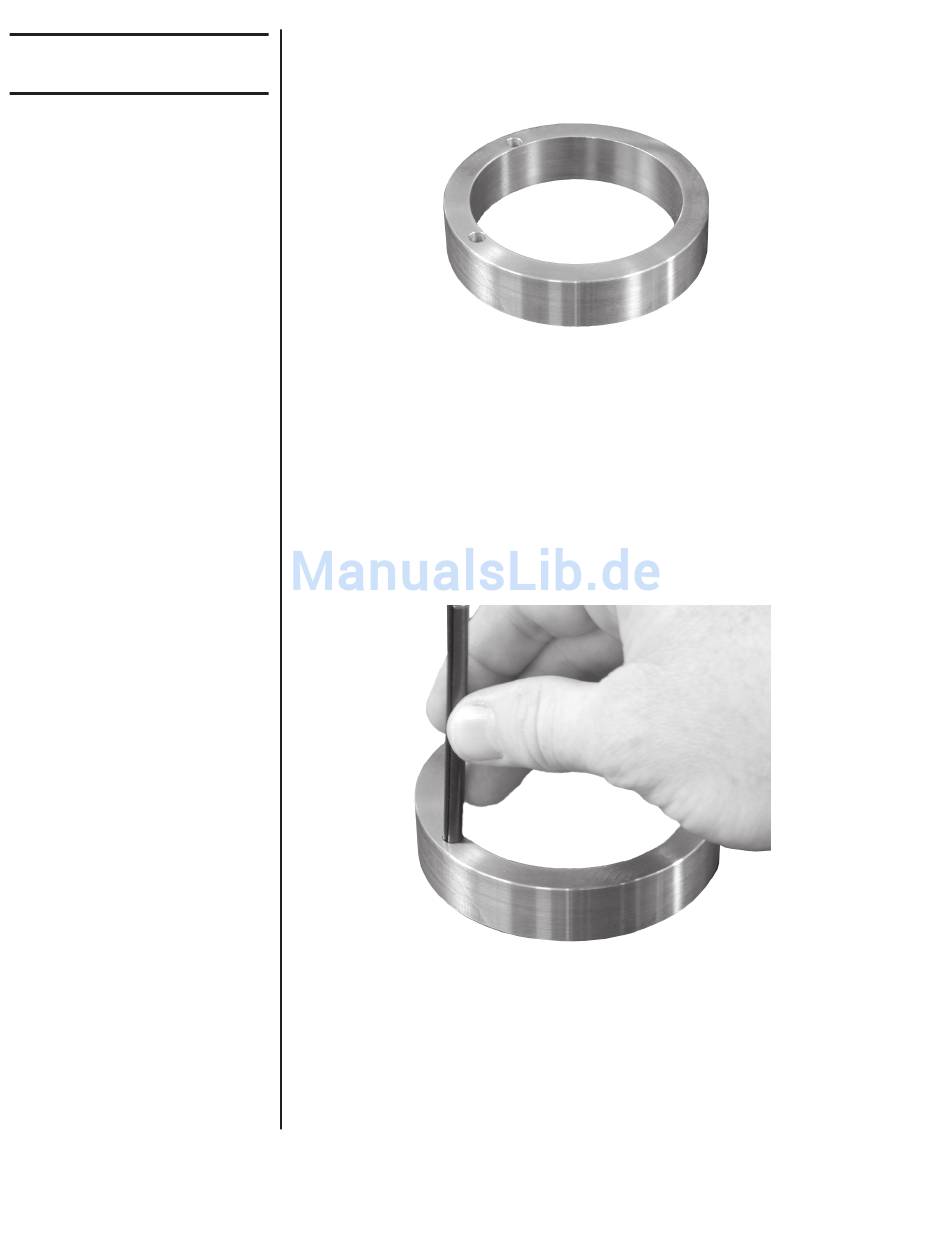

Abbildung 11
Abstandshalter
Abbildung 12
