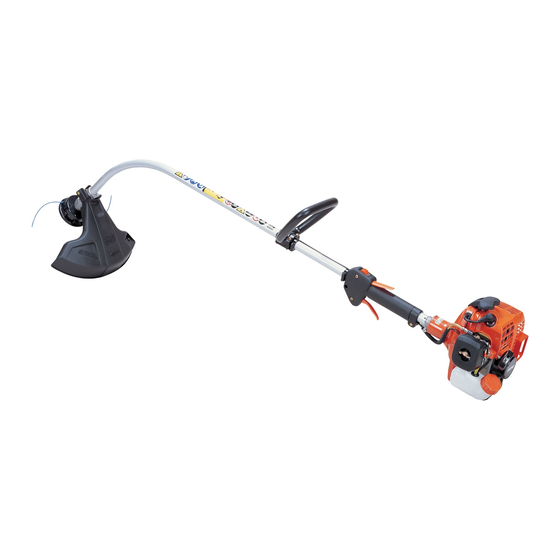

Echo GT-222ES Bedienungsanleitung

21,2 cm(kub) hubraum ; 0,71 kw leistung ; 4,3 kg gewicht ; kompakt, leicht
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

1Schutzabdeckung
BEDIENUNGSANLEITUNG
©2012
RASENTRIMMER
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG
DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN.
ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLET-
ZUNGEN.
GT-222ES
WARNUNG
DEUTSCH
(Original Gebrauchsanleitung)
X772-000820
X772227-6400
Gedruckt in Japan 1204n 0037 ES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Echo GT-222ES

Inhaltszusammenfassung für Echo GT-222ES
