Verfolgungstonmodus

Diese Funktion bietet eine Möglichkeit, Kabel zu verfolgen, indem einer von drei
auswählbaren vernehmlichen Tönen bei einer bestimmten Leitung, Doppelleitung oder allen
Doppelleitungspaaren erzeugt wird. Das Kabel kann mithilfe eines Kabelortungsgeräts, das
Töne in einem Bereich von 577 Hz bis 983 Hz erkennen kann, verfolgt werden.
Folgende drei Tone stehen zur Verfügung:
• HiLo1 - Schnell Wobbeln
• HiLo2 - Mittleres Wobbeln
• HiLo3 - Langsames Wobbeln
Um den entsprechenden Verfolgungstonmodus einzustellen, wählen Sie zuerst die Kabelart,
indem Sie das Gerät im Network-, Telefon- oder Koaxial-Modus einschalten. Drücken Sie
dann Tone, um die Verfolgungstöne zu aktivieren. Durch wiederholtes schnelles Drücken
der Tone-Taste können Sie auswählen, welche Drähte oder Doppelleitungen je nach Modus
welchen Ton erzeugen. Ein langes Drücken auf Tone (länger als 2 Sekunden) wählt den
nächsten Ton „HiLo1", „HiLo2" oder „HiLo3" aus.

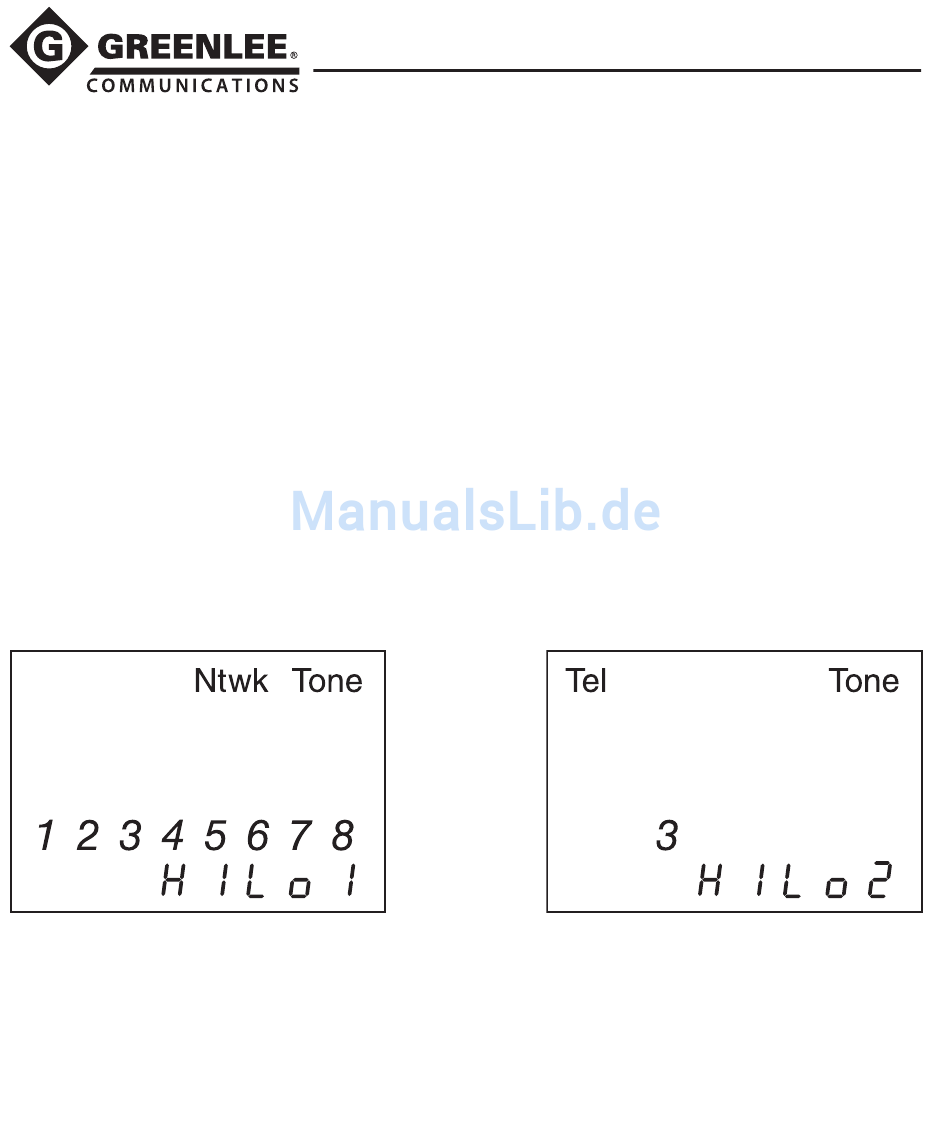

Diese Anzeige zeigt z. B., dass alle
Drähte eines Networkkabels den
„HiLo1"-Ton erzeugen.
46
In dieser Anzeige erzeugt nur
Draht „3" des Telefonkabels den
„HiLo2"-Ton.
