Prüfungsdetails
Spannungsprüfung
Diese Prüfung sucht in jedem Paar nach Spannungen, die einige wenige Volt DC übersteigen.
Wenn eine Spannung über diesem Grenzwert festgestellt wird, wird eine weitere Prüfung
verhindert.
Verdrahtungsplan (Wiremap)
Diese Prüfung kontrolliert das Kabel auf korrekte Verdrahtung, wenn das Fernbedienungsteil
während der Prüfung an ein Ende des Kabels angeschlossen ist. Der Kabelaufbau wird
auf Abschirmungskontinuität (soweit damit ausgerüstet), Leerläufe, Kurzschlüsse sowie
umgekehrte, überkreuzte und vertauschte Verdrillung von Doppelleitungen (Split Pairs)

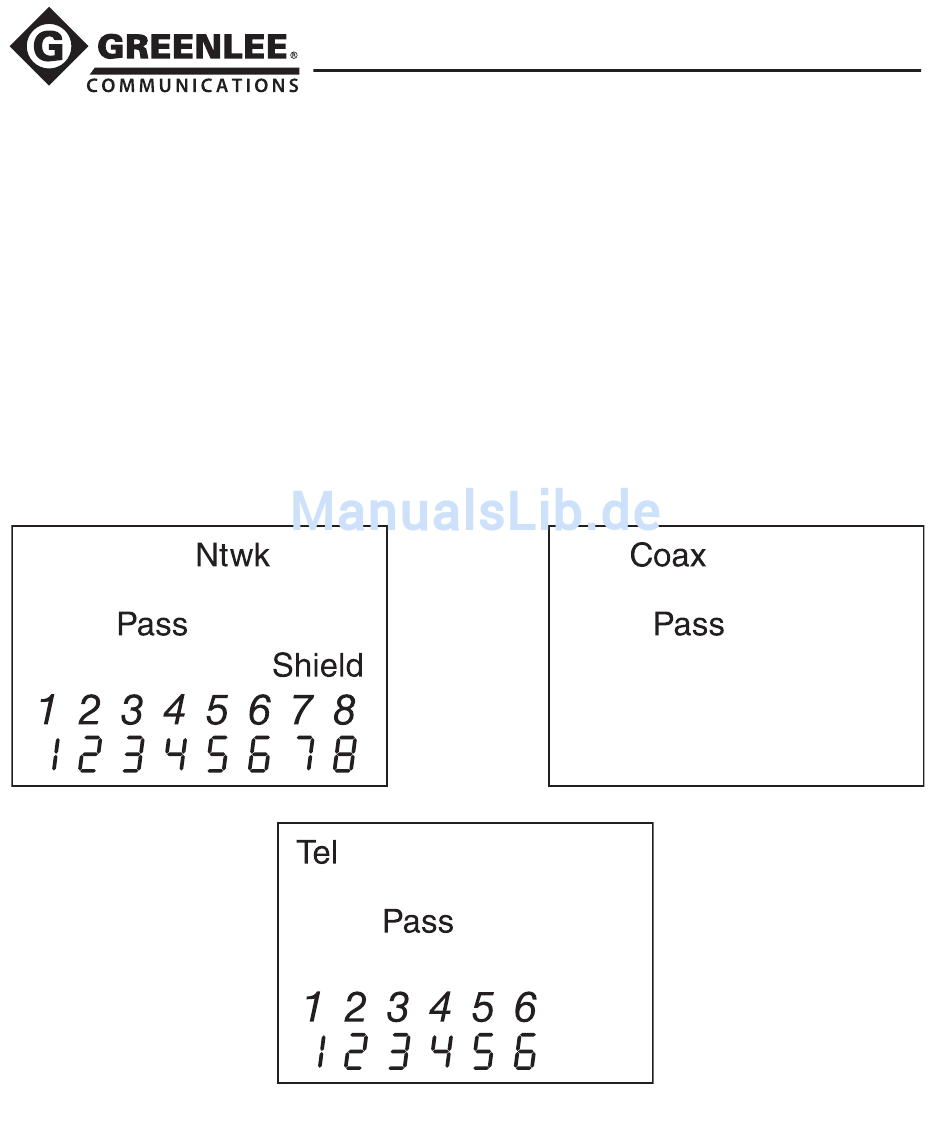

geprüft. Unten finden sich Beispiele für erkennbare Fehler mit guten Verdrahtungsplänen.
44
