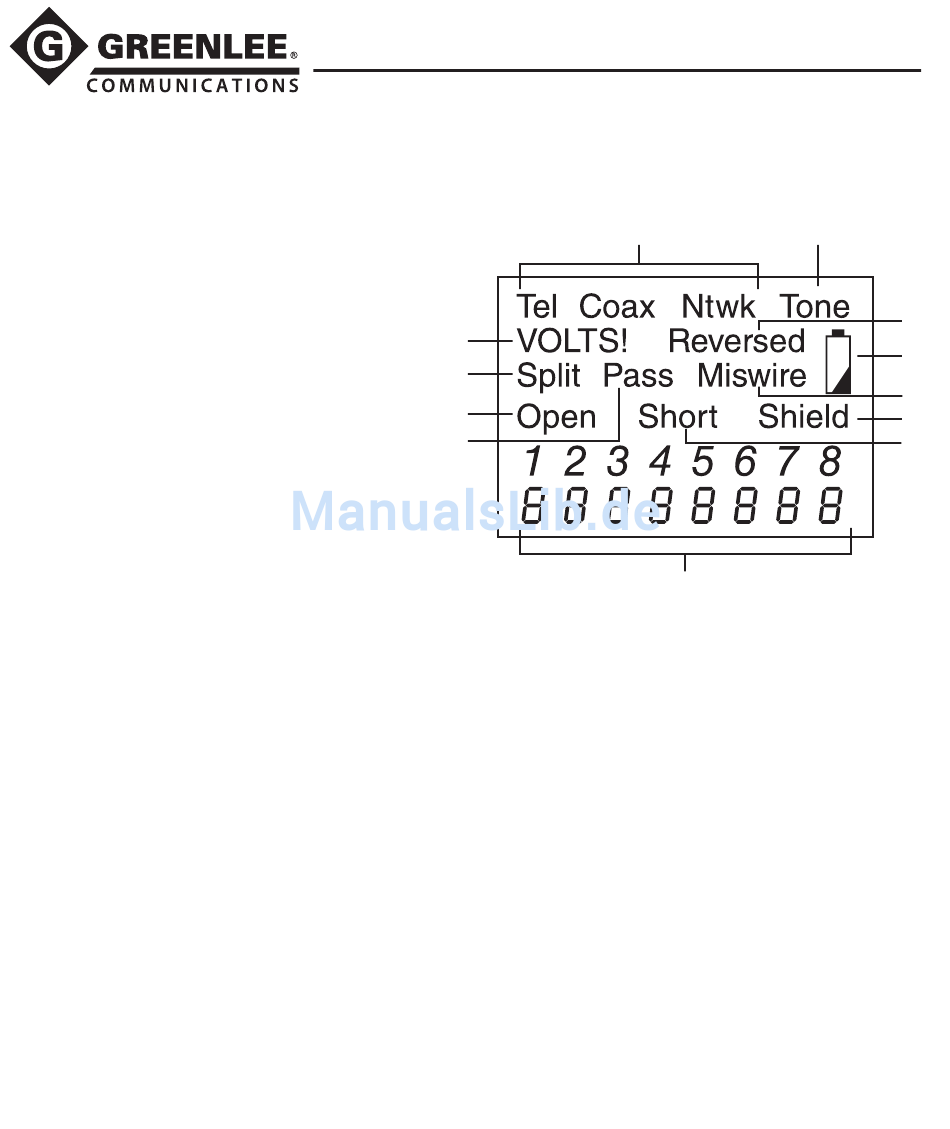

LCD Symbole

Die Benutzeroberfläche des Geräts verwendet ein kontrastreiches, hintergrundbeleuchtetes
LCD-Feld für mehr
Benutzerfreundlichkeit. Die Symbole
werden in folgender Weise verwendet:
1. Tel, Coax, Ntwk: Telefon-, Koaxial-
oder Network-Prüfmodus ist
ausgewählt.
2. Tone: Verfolgungston für
Doppelleitungen ist aktiviert.
3. Reversed: Polarität der
Telefondoppelleitungen ist
umgekehrt.
4. Batteriestand ist niedrig.*
5. Miswire: Verdrahtung ist nicht
eins-zu-eins.
6. Shield: Schild oder Abschirmung ist angeschlossen.
7. Short: Einige Drähte sind kurzgeschlossen.
8. Ziffern zeigen Verdrahtungsplan zu Fernbedienungsteil.
9. Open: Einige Drähte haben offene Enden.
10. Pass: Alle Drähte sind eins-zu-eins (korrekt) angeschlossen.
11. Split: Vertauschte Doppelleitung festgestellt.
12. VOLTS!: An einer oder mehreren Doppelleitungen liegt Spannung an, Prüfung ist
verhindert. Schnellstmöglich trennen, um Beschädigung zu vermeiden.
* Der NETcat Micro verwendet eine 9 V Snaptype Batterie (Alkaline-Batterien werden
empfohlen). Wenn das Symbol für niedrigen Batteriestand angezeigt wird, verbleiben
noch einige Stunden an gewöhnlicher Verwendungsdauer. Die Verwendung des Geräts mit
niedrigem Batteriestand wirkt sich letztendlich auf die Messgenauigkeit aus.
42
12
11
9
10
1 2
8
3
4
5
6
7
