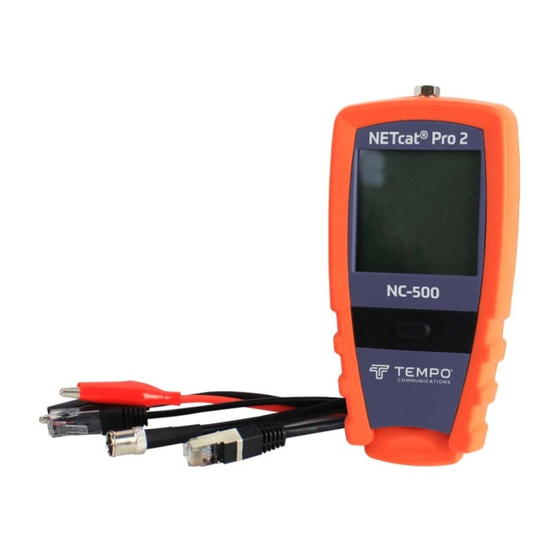

BEDIENUNGSANLEITUNG
®
NC-500 NETcat
Pro Verdrahtungstester
Vor Bedienung oder Wartung dieses Geräts bitte alle Anweisungen
und Sicherheitsinformationen in diesem Handbuch genau lesen
und beachten.
Registrieren Sie dieses Produkt unter www.greenlee.com
52024555 REV 1
© 2009 Greenlee Textron Inc.
12/09
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Greenlee NC-500 NETcat Pro
Inhaltszusammenfassung für Greenlee NC-500 NETcat Pro
- Seite 1 BEDIENUNGSANLEITUNG ® NC-500 NETcat Pro Verdrahtungstester Vor Bedienung oder Wartung dieses Geräts bitte alle Anweisungen und Sicherheitsinformationen in diesem Handbuch genau lesen und beachten. Registrieren Sie dieses Produkt unter www.greenlee.com 52024555 REV 1 © 2009 Greenlee Textron Inc. 12/09...
-
Seite 2: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Sicherheitsvorkehrungen sind bei der Verwendung und der Wartung der Geräte und Ausrüstung von Greenlee entscheidend. Die vorliegende Anleitung und etwaige am Gerät angebrachte Markierungen geben Hinweise zur Vermeidung von Gefahren und gefährlichen Praktiken in Bezug auf die Handhabung dieses Geräts. Bitte alle hier angegebenen Sicherheitshinweise beachten. -
Seite 3: Wichtige Sicherheitsinformationen
® NC-500 NETcat Wichtige Sicherheitsinformationen SICHERHEITS-WARNSYMBOL Dieses Symbol macht auf gefährliche oder riskante Praktiken aufmerksam, die zu Schäden oder Verletzungen führen können. Das Signalwort, wie nachfolgend definiert, gibt den Schweregrad der Gefahr an. Der dem Signalwort folgende Hinweis informiert darüber, wie die Gefahr verhindert oder vermieden wird. Akute Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod FÜHRT. - Seite 4 Wichtige Sicherheitsinformationen Lesen Sie vor Betrieb oder Wartung dieses Geräts die Bedienungsanleitung sorgfältig durch und beachten Sie sie. Mangelndes Verständnis der sicheren Betriebsweise dieses Geräts kann zu Unfällen mit schweren oder tödlichen Verletzungen führen. Stromschlaggefahr: Dieses Gerät nicht an AC Stromkreise anschließen. Das Nichtbeachten dieser Warnung kann zu schweren oder tödlichen Verletzungen führen.
- Seite 5 ® NC-500 NETcat Wichtige Sicherheitsinformationen Stromschlaggefahr: Die Verwendung dieses Geräts in einem Hochfrequenzbereich kann zu instabilen bzw. ungenauen Messwerten führen. Das Gerät nicht fallenlassen oder nass werden lassen, da dies interne Schäden verursachen kann. An diesem Gerät keine Reparaturversuche unternehmen. Es enthält keine Teile, die vom Benutzer gewartet werden können.
-
Seite 6: Grafische Benutzeroberfläche
Grafische Benutzeroberfläche Die Benutzeroberfläche des Geräts verwendet einen Touchscreen für mehr Benutzerfreundlichkeit. Navigation und Änderungen sind folgendermaßen möglich: 1. Zugtaste für Grobeinstellung. 2. Feineinstellungstaste zur Verringerung des Wertes. 3. Feineinstellungstaste zur Vergrößerung des Wertes. 4. „Zurück“-Taste. 5. „Auswahl/Eingabe“-Taste. 6. Symbol für niedrigen Batteriestand.* * Der NETcat Pro verwendet eine 9 V Alkalibatterie. -
Seite 7: Betrieb
® NC-500 NETcat Betrieb EIN- UND AUSSCHALTEN Um den NETcat Pro einzuschalten, muss die Taste länger als 2 Sekunden gedrückt werden. Um den NETcat Pro auszuschalten, muss die Taste länger als 2 Sekunden gedrückt werden. Zurücksetzen auf die vorgegebene Werkseinstellung Um das Gerät auf die Werkseinstellung zurückzusetzen, drücken Sie die Taste länger als 5 Sekunden. - Seite 8 Betrieb (Fortsetzung) Einrichten Mit der Auswahl des SETUP MENÜs bietet das Gerät die folgenden Möglichkeiten: Längeneinheit können mit den Einstellungstasten, wie gezeigt, ausgewählt werden. Auto-Aus kann über die dargestellten Einstellungstasten von NIEMALS bis zu einer Dauer von 15 Minuten eingestellt werden . Die Auswahl von UTP / STP ermöglicht die Einstellung der NVP* für den Multipaar-Test.
- Seite 9 ® NC-500 NETcat Betrieb (Fortsetzung) Kalibrierung – NVP Im NVP-Kalibrierungsmodus kann der Wert mithilfe des Einstellungsbalkens eingestellt werden. Da Kabel unterschiedliche Kapazitäten und Widerstände aufweisen, muss die NVP mit einem artgleichen Kabel derselben Länge des zum Testen vorgesehenen Kabels kalibriert werden, um eine korrekte Längenmessung zu erhalten.
- Seite 10 Betrieb (Fortsetzung) Multipaar-Test Die Auswahl von Multipaar-Test ermöglicht dem Benutzer die Durchführung eines integrierten Tests, der die folgenden Kabelmerkmale überprüft: Prüfung auf aktives Netzwerkgerät. Prüfung auf Spannungen. Prüfung auf Office Identifier. Überprüfung des Verdrahtungsplanes (wiremap). Länge zum Kurzschluss oder zu offenem Kabel. Eine weitere Beschreibung der oben dargestellten Prüfungen finden Sie im Abschnitt „Testdetails“.
- Seite 11 ® NC-500 NETcat Testdetails Spannungsprüfung Diese Prüfung sucht in jedem Paar nach Spannungen über 5 VDC. Wenn eine Spannung über diesem Grenzwert festgestellt wird, wird eine weitere Prüfung verhindert. Netzwerkpartner-Überprüfung Dieser Test sucht nach einem aktiven Netzwerkgerät (d. h. PC/HUB). Wenn ein aktives Gerät gefunden wurde, werden die Fähigkeiten des Geräts mit einem Häkchen angezeigt (siehe Abbildung).
- Seite 12 Testdetails (Fortsetzung) Verdrahtungsplan (Wiremap) Diese Prüfung prüft das Kabel auf korrekte Verdrahtung, wenn eine Fern-/Office-ID- Einheit an das Ende des zu prüfenden Kabels angeschlossen ist. Der Kabelaufbau wird auf Abschirmungskontinuität (soweit damit ausgerüstet), Leerläufe, Kurzschlüsse sowie umgekehrte, überkreuzte und vertauschte Verdrillung von Doppelleitungen (Split Pairs) geprüft.
- Seite 13 ® NC-500 NETcat Testdetails (Fortsetzung) Verdrahtungsplan (Wiremap) (Fortsetzung) Verdrahtungsplan mit einer gekreuzten Doppelleitung bei Paar 1-2 und 4-5 und unterbrochener Abschirmung. Office-Identifikations-Prüfung Dieser Test sucht nach einem Office- Office-ID Identifikationsmodul, das an das zu prüfende wird Kabel angeschlossen ist. Wenn ein Office- angezeigt.
-
Seite 14: Verfolgungstonmodus
Verfolgungstonmodus Diese Funktion bietet die Möglichkeit, Kabel zu verfolgen, indem einer von vier vernehmlichen Tönen bei einer bestimmten Doppelleitung oder allen Doppelleitungspaaren erzeugt wird. Das Kabel kann mithilfe eines Kabelortungsgeräts, das Töne in einem Bereich von 577 Hz bis 983 Hz erkennen kann, verfolgt werden. -
Seite 15: Technische Daten
® NC-500 NETcat Technische Daten Etuiabmessungen: 85 x 35 x 170 mm Gewicht: 200 g Stromversorgung: 9 V Alkali-Batterie (PP3, 6LR61) Benutzeroberfläche: LCD-Anzeige: Pixel-Punkte: 128 x 128 Punkte Punktgröße: 0,40 x 0,40 mm Punktabstand: 0,43 x 0,43 mm Sichtbarer Bereich: 60 x 58 mm Hintergrundbeleuchtung: LED, weiß... -
Seite 16: Wartung
Das Gehäuse regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden. Alle technischen Daten sind Nennwerte. Bei Designverbesserungen sind Änderungen der Nennwerte vorbehalten. Greenlee Textron Inc. haftet nicht für Schäden, die sich aus der falschen Anwendung oder 800-435-0786 Fax: 800-451-2632...
