NC-100 NETcat Micro
®
Ejemplos de Resultados Típicos
Cable de Teléfono RJ11 Sencillo

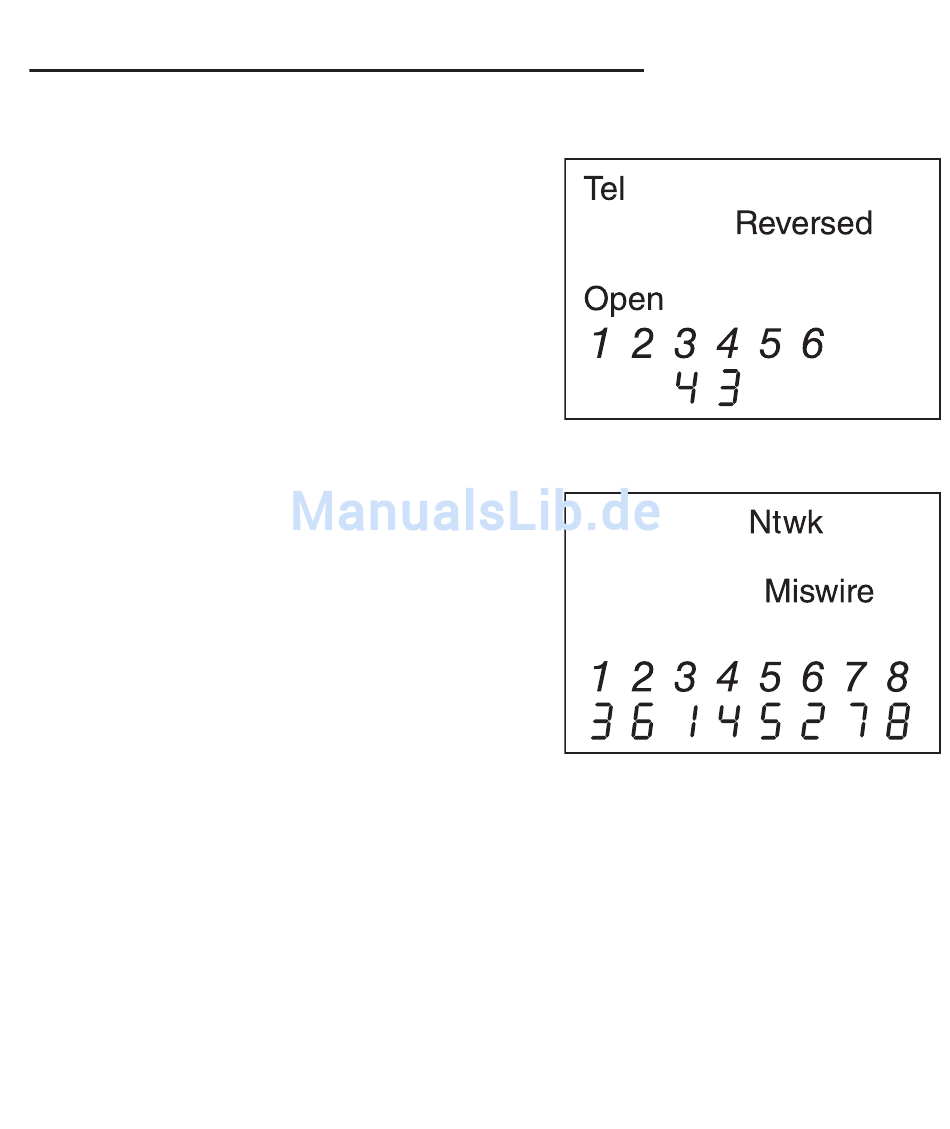

Esta imagen de pantalla muestra cómo se
comprueba un sencillo conductor de conexión RJ11
a RJ11. Puesto que los enchufes se encuentran
conectados "de igual forma" en cualquiera de
los extremos del cable, se produce en efecto una
inversión de polaridad. Y, dado que hay un solo par
conectado, los demás pares
(2/5 y 1/6) están abiertos.
Cable de Cruce CAT5
Esta imagen de pantalla muestra cómo un cable de
cruce típico de dos pares a menudo se utiliza para
conectar dispositivos de manera directa con los
pares 1/2 y 3/6 intercambiados. Esto aún aparece
como una "Miswire" (conexión errónea), ya que
la única condición para que el icono "Pass" se
ilumine es un cable perfectamente directo. Dado
que hay varios tipos de cables de cruce diferentes
actualmente en uso, se decidió mostrar la condición
y permitir que el usuario decidiera si el resultado era
el esperado en su aplicación específica.
