Bedienung

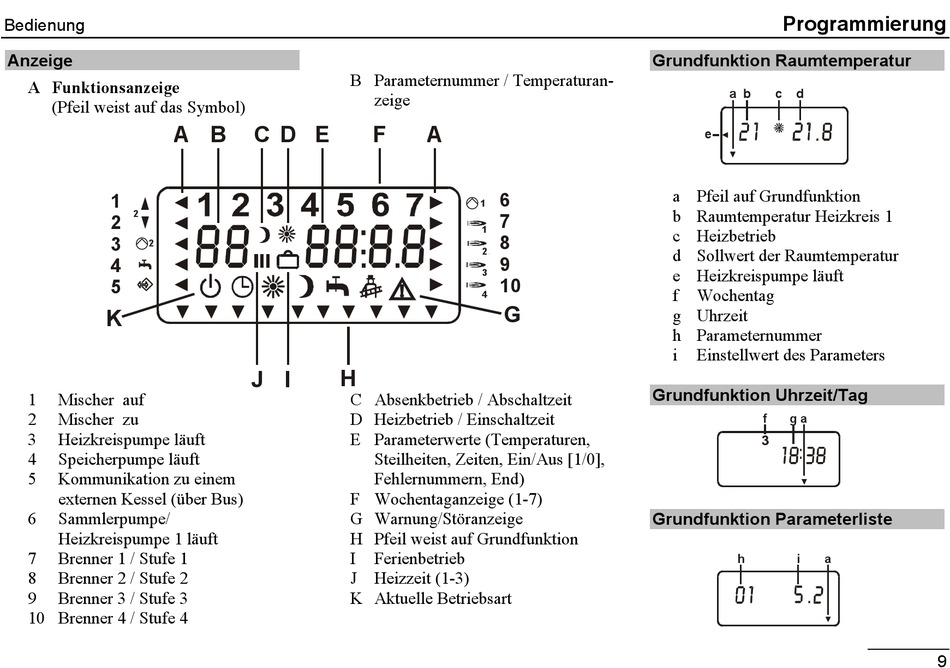

Anzeige
A Funktionsanzeige
(Pfeil weist auf das Symbol)
A B
1
2
2
3
Z
2
4
5
K
1
Mischer auf
2
Mischer zu
3
Heizkreispumpe läuft
4
Speicherpumpe läuft
5
Kommunikation zu einem
externen Kessel (über Bus)
6
Sammlerpumpe/
Heizkreispumpe 1 läuft
7
Brenner 1 / Stufe 1
8
Brenner 2 / Stufe 2
9
Brenner 3 / Stufe 3
10 Brenner 4 / Stufe 4
B Parameternummer / Temperaturan-
zeige
C D E
F
A
H
J I
C Absenkbetrieb / Abschaltzeit
D Heizbetrieb / Einschaltzeit
E Parameterwerte (Temperaturen,
Steilheiten, Zeiten, Ein/Aus [1/0],
Fehlernummern, End)
F Wochentaganzeige (1-7)
G Warnung/Störanzeige
H Pfeil weist auf Grundfunktion
I
Ferienbetrieb
J Heizzeit (1-3)
K Aktuelle Betriebsart
6
Z
1
7
1
8
2
9
3
10
4
G
Programmierung
Grundfunktion Raumtemperatur
a b
c
d
e
a Pfeil auf Grundfunktion
b Raumtemperatur Heizkreis 1
c Heizbetrieb
d Sollwert der Raumtemperatur
e Heizkreispumpe läuft
f
Wochentag
g Uhrzeit
h Parameternummer
i
Einstellwert des Parameters
Grundfunktion Uhrzeit/Tag
f
g a
Grundfunktion Parameterliste
h
i
a
