Aufbau und Funktionen

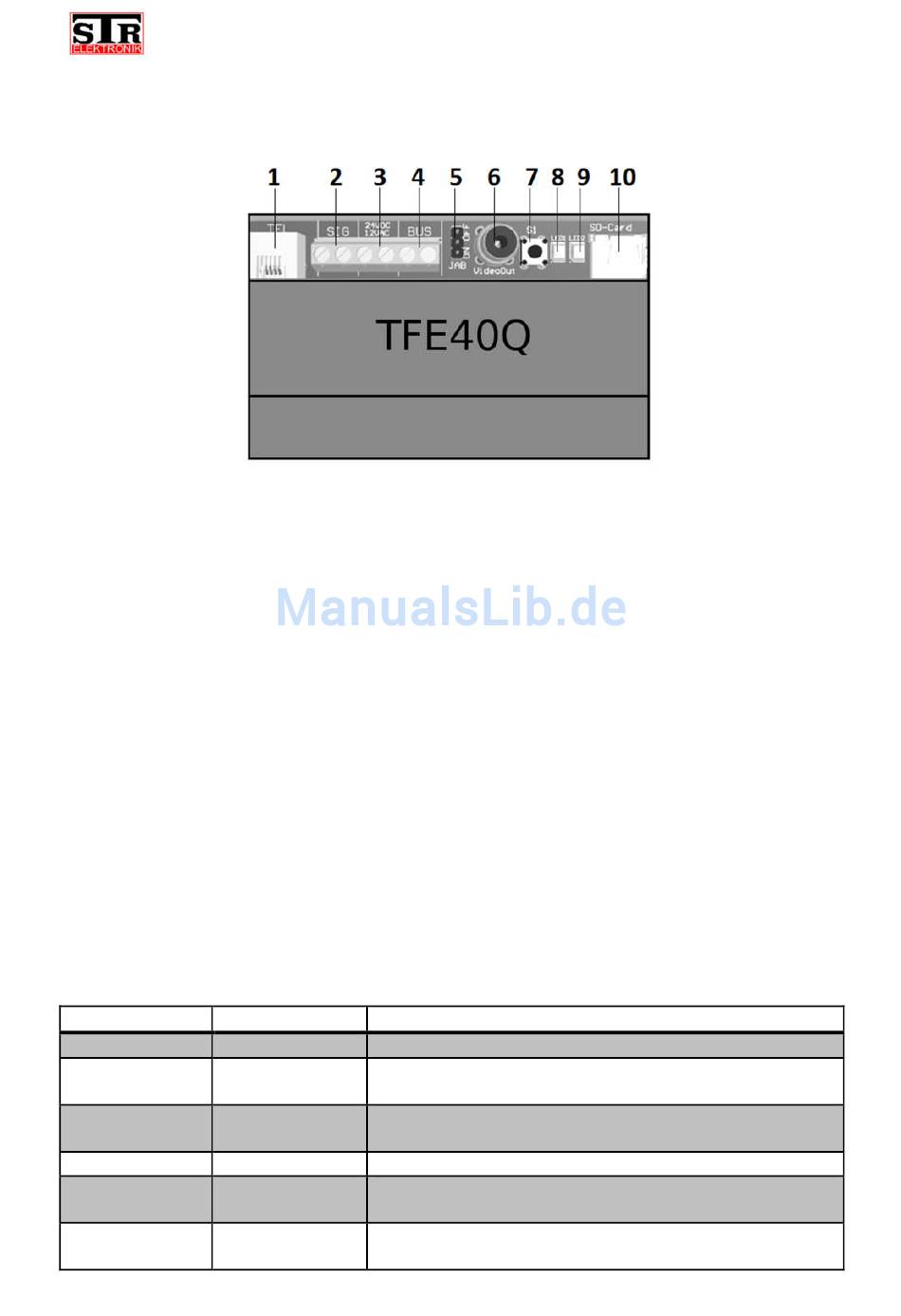

Aufbau und Funktion der TFE40Q
Die TFE40 wird in einem Gehäuse zur Hutschienenmontage geliefert und benötigt 6 Platzeinheiten.
1. RJ11 Buchse zum Anschluss an den QwikSmart Controller mittels Adapterkabel
2. Unbenutzt.
3. Anschlussklemmen für die Versorgungsspannung. Bitte 24V DC anschliessen
4. Anschlussklemmen für die STR QwikBUS Verbindung
5. Jumper zum Ein- und Ausschalten des Video Abschluss Widerstands
6. Cinch Buchse als Ausgang für das Videosignal. (Composite Video, 75 Ohm)
7. Taster S1 zur Programmierung und Bedienung
8. LED 1 (Rot)
9. LED 2 (Grün)
10. Unbenutzt.
Funktionen
Die Türfreisprecheinrichtung TFE40Q ist für die Verbindung mit dem QwikSmart Controller optimiert.
Mittels der RJ11 Buchse und der Chinch Buchse wird der QwikSmart Controller an die TFE40Q
angeschlossen.
Nun können 10 Klingeltasten des QwikBUS Systems mittels dem QwikSmart Controllers an Ihrem
Smartphone signalisiert werden.
LED Blinkcode
LED Grün
LED Rot
Blinkt
Aus
Leuchtet
Blinkt
dauerhaft
Leuchtet
Leuchtet
dauerhaft
dauerhaft
Blinkt gleichzeitig
Blinkt gleichzeitig
Blinkt
Leuchtet
dauerhaft
Aus
Leuchtet
dauerhaft
8
Bemerkung
TFE40 ist betriebsbereit.
TFE40 wurde von QwikBUS angeklingelt und wartet auf
Rufannahme des QwikSmart Controllers.
Gespräch zwischen QwikBUS und QwikSmart Controller
aufgebaut.
Programmiermodus im QwikBUS-System aktiv.
Der QwikSmart Controller hat eine Verbindung mit der
TFE40 aufgebaut.
QwikSmart Controller ist nicht betriebsbereit!
Betriebsanleitung QwikSmart – 10/2015
