- Seite 1 ___________________________________________________ _______ Türfreisprecheinrichtung Betriebsanleitung mit 2-Draht QwikBUS Technik TFE40 (Deutsche Originalversion)
- Seite 2 Impressum Dokumenttyp: Betriebsanleitung Produkt: Türfreisprecheinrichtung mit 2-Draht-QwikBUS Technik TFE40 Zielgruppe: Autorisierter Fachhandwerker Sprache: Deutsches Original Erstellungsdatum: 08.2014 Herausgeber/Hersteller STR Elektronik Josef Schlechtinger GmbH Auf dem Ohl9, D - 57482 Wenden © STR Elektronik Josef Schlechtinger GmbH Der Nachdruck dieser Anleitung, auch auszugsweise, ist nur mit schriftlicher Einwilligung der Josef Schlechtinger GmbH zugelassen.
-
Seite 3: Inhaltsverzeichnis
Grundsätzliche Gefahren.........................7 Gefahren durch elektrische Energie ....................7 Wartungs- und Reparaturarbeiten ....................7 Aufbau und Funktionen ........................8 Lieferumfang ..........................8 Aufbau und Funktion der TFE40 ......................8 Funktionen ..........................9 LED Blinkcode..........................9 Montage und Verdrahtung ....................... 10 Sicherheitshinweise zur Montage und Verdrahtung ..............10 Montage ............................11 Wechseln der Micro-SD-Karte ....................... - Seite 4 Besetztton 2, Ton Länge: ....................... 30 Besetztton 2, Pausen Länge:......................31 Besetztton 3, Ton Länge: ....................... 31 Besetztton 3, Pausen Länge:......................31 Wählton, Ton Länge: ........................32 Wählton, Pausen Länge: ........................ 32 Wiederherstellung der Werkseinstellungen: ................. 33 Betriebsanleitung TFE40 – 08/2014...
- Seite 5 Allgemeines Mit einem Telefon im Administrator Modus: ................33 Mit dem Taster S1 direkt an der TFE40: ..................33 TFE40 – Qwiksmart ........................... 34 Installation: ........................... 34 Programmierung der Klingeltaster: ....................34 Einstellungen in der Qwiksmart Controller Oberfläche: ..............34 Videobild der QwikBUS-Anlage: ....................
-
Seite 6: Allgemeines
Für die Risikobeurteilung des Gerätes wurden folgende Normen, BG-Vorschriften(BGV), Regeln(BGR) und Informationen (BGI) und weitere Regeln angewendet: VDE 0100 VDE 0800 VDE 0805 Vorschriften für Sicherheit und Gesundheitsschutz (VSG) Unfallverhütungsvorschriften (UVV) Betriebsanleitung TFE40 – 08/2014... -
Seite 7: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Die Türfreisprecheinrichtung TFE40 ist ein Adapter für die Anbindung einer QwikBUS Sprechanlage an eine vorhandene Telefonanlage. Sie ermöglicht somit die Signalisierung einer Türklingel sowie die Kommunikation mit der Türstation mittels eines handelsüblichen Telefons. Darüber hinaus bietet die Türfreisprecheinrichtung TFE40 die Anbindung an den Qwiksmart Controller zur Signalisierung einer Türklingel und Kommunikation mit der Türstation mittels eines... -
Seite 8: Aufbau Und Funktionen

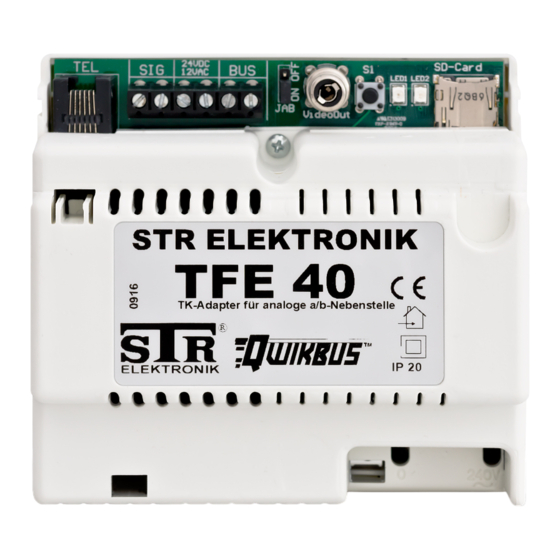

Betriebsanleitung Aufbau und Funktion der TFE40 Die TFE40 wird in einem Gehäuse zur Hutschienenmontage geliefert und benötigt 6 Platzeinheiten. 1. RJ11 Buchse zum Anschluss an die Telefonanlage mittels Adapterkabel 2. Anschlussklemmen für die Signalisierung. Zum Brücken mittels Potenzialfreiem Kontakt 3. -
Seite 9: Funktionen
Funktionen Die Türfreisprecheinrichtung TFE40 besitzt eine analoge a/b-Schnittstelle (RJ11 Buchse) und wird wie ein Telefon, als Nebenstelle, an die Telefonanlage angeschlossen. Es können bis zu 10 Klingeltasten in die Türfreisprecheinrichtung einprogrammiert werden, die verschiedenen Nebenstellennummern zugeordnet werden können. Die Nebenstellen können bei nicht quittieren eines Anrufes weitergeleitet werden. -
Seite 10: Montage Und Verdrahtung
3cm. Verlegen Sie die Leitungen korrekt. ACHTUNG! Mögliche Sachschäden durch elektrostatische Aufladung! Durch elektrostatische Aufladung können beim direkten Kontakt mit den Leiterplatten die Geräte zerstört werden. Entladen Sie sich, bevor Sie das Gerät berühren. Betriebsanleitung TFE40 – 08/2014... -
Seite 11: Montage
Montage Stellen Sie sicher dass die Stromzufuhr der QwikBUS Anlage abgeschaltet ist. Verbinden Sie die mit „BUS“ gekennzeichneten Klemmen der TFE40 mit der Busleitung der QwikBUS Anlage. Wenn es sich um eine Video Anlage handelt, stecken Sie den Video Abschlusswiderstand JAB je nach Bedarf in die „ON“... -
Seite 12: Composite Video Ausgang
Montage und Verdrahtung Composite Video Ausgang Die TFE40 verfügt über einen Composite Video Ausgang, welcher im Falle einer QwikBUS-Video- Anlage das Videobild der derzeit aktiven Tür ausgeben wird. Es handelt sich um einen Composite Video Ausgang (75 Ohm). Verfügt die QwikBUS-Anlage bzw. die aktive Türstation nicht über eine Kamera, so wird ein schwarzes Bild ausgegeben. -
Seite 13: Übersicht Der Funktionscodes
Schaltkontakt 11. (LT1 an der SP333) #31 T Schaltkontakt 12. (LT2 an der SP333) (T: TFE40 signalisiert: OK = 1-mal langer Piep, Fehler = 4-mal kurzer Piep) Wenn die TFE40 von einem Telefon angerufen wurde: (Wenn die TFE40 abhebt, ertönt ein 1 Sekunde Bestätigungston.) -
Seite 14: Übersicht Der Programmiercodes
Übersicht der Programmiercodes Übersicht der Programmiercodes Um den Programmiermodus zu betreten, muss die TFE40 angerufen und die Administratoranmeldung durchgeführt werden. Taste Funktion Bemerkung Zwangstrennung des Gespräches. (Auflegen) #1x T Intern Gerät anwählen falls der entsprechende x kann von 0 bis 9 annehmen. -
Seite 15: Nutzen Der Schaltkontakte
1. Bringen Sie das SM333 wie in der Programmieranleitung beschrieben in den Programmiermodus. 2. Rufen Sie die TFE40 von einem Nebenstellentelefon an und starten Sie den Administrator Modus. [„#800 Passcode *“] 3. Führen Sie die gewünschte Schaltfunktion 1 bis 10 aus. [„#20“ bis „#29“] 4. -
Seite 16: Individuelle Einstellungen Der Nebenstellen
1. Heben Sie ein Nebenstellentelefon ab, welches über das DTMF Wahlverfahren mit * und # verfügt! 2. Wählen Sie die Nummer der TFE40 (je nach Ihrer Telefonanlage). Die TFE40 nimmt das Gespräch entgegen und es ertönt ein Signalisierungston. 3. Wählen Sie „*0“ für Nebenstelle 1, Wählen Sie „*1“... -
Seite 17: Modus Der Nebenstelle
Nebenstelle an der TFE40 angemeldet hat. Es kann zwischen folgenden Betriebsmodi gewählt werden: a. Normalbetrieb: Die TFE40 läutet, nach drücken der entsprechenden Klingeltaste an der Türstation, die einprogrammierte Nebenstellennummer an. b. Ausgeschaltet: Die TFE40 reagiert nicht auf das drücken der entsprechenden Klingeltaste. Falls die... -
Seite 18: Programmierung Der Tfe40
Programmierung der TFE40 Um die TFE40 programmieren zu können, benötigen Sie ein Telefon welches über eine Telefonanlage mit der TFE40 verbunden ist. Das Telefon muss über das DTMF-Wahl Verfahren inklusive der Raute und der Stern Taste verfügen. Vor der Programmierung muss die TFE40 angewählt und der Administrator Modus aktiviert werden. -
Seite 19: Programmierung Der Türstation
(Die TFE40 zeigt den Programmiermodus durch synchrones Blinken der LED1 und LED2 an.) Programmierung über Taster S1 (ohne Telefon) 2a. Betätigen Sie kurz den Taster S1 an der TFE40 (1x für Nebenstelle 1, 2 x für Nebenstelle 2 usw…). Nach ca. 2 Sekunden ertönt an der Türstation ein Bestätigungston. -
Seite 20: Programmieren Einer Nebenstellennummer
Nun wählen Sie die „0“ für das Amt und fügen durch wählen der „#3“ eine Wahlpause an. Für eine doppelte Wahlpause drücken Sie erneut die „#3“. Nun wählen Sie die restliche Nummer „0123456789“ und bestätigen durch den „*“. Sie hören den OK-Piep. Betriebsanleitung TFE40 – 08/2014... -
Seite 21: Weiterleitung Der Klingel
Klingel an der Türstation, die TFE40 die entsprechende Nebenstelle anruft. Wenn die Nebenstelle das Gespräch nicht innerhalb der vorgegebenen Wartezeit (siehe Wartezeit auf Gesprächseröffnung / Quittierung) durch drücken einer Taste 1 … 8 quittiert, legt die TFE40 auf und ruft die in der Weiterleitung hinterlegte Nebenstelle an. -
Seite 22: Signalisierungskontakt
Die TFE40 verfügt über einen Signalisierungskontakt, welcher mittels eines potenzialfreien Schalters angesteuert werden kann. (Brücken Sie die Klemmen „SIG“ für einige Sekunden). Je nach Modus versucht die TFE40 nun eine Nebenstelle anzurufen und einen Signalisierungston (schnelles Piepen) auszugeben. Die Nebenstelle muss den Empfang durch Drücken der „1“... -
Seite 23: Einstellen Der Signalisierungsquittierung
Es erfolgt ein OK-Piep. Einstellen der Quittierungs-Wartezeit: Werkseitig wartet die TFE40 30 Sekunden auf die Quittierung einer Signalisierung. Diese Zeit kann zwischen 2 und 254 Sekunden verändert werden. Ist die Signalisierung nicht innerhalb dieser Zeit quittiert worden, so wird der Anruf unterbrochen und die nächste Nebenstelle angerufen. Wenn keine weitere Nebenstelle hinterlegt ist, so wird es erneut bei dieser Nebenstelle versucht. -
Seite 24: Einstellen Der Signalisierungs Versuche
4. Bestätigen Sie durch Drücken der „*“ Taste. Es erfolgt ein OK-Piep. Aufnahme einer Sprachmitteilung: Falls die TFE40 über eine Micro-SD-Karte verfügt, können Sie eine Sprachnachricht von bis zu 20 Sekunden Länge aufzeichnen. Im Falle einer Signalisierung wird dann anstatt des Piep-Signales diese Sprachnachricht in Endlosschleife wiedergeben. -
Seite 25: Konfiguration
Nebenstellennummer gewählt. Bei deaktivierter Funktion wählt die TFE40 unmittelbar die DTMF-Zeichen der Nebenstellennummer. Bei aktivierter Funktion wartet die TFE40 bis Sie ein Freizeichen der Leitung erkennt und wählt erst danach die DTMF-Zeichen der Nebenstellennummer. Erkennt die TFE40 innerhalb von 3 Sekunden kein Freizeichen wird trotzdem gewählt. -
Seite 26: Automatische Freizeichenerkennung
Automatische Freizeichenerkennung: Werkseitig deaktiviert! Wenn die TFE40 von einer Türstation angeklingelt wurde und eine Nebenstelle anzuruft, kann das Freizeichen der Telefonleitung erkannt werden. Wenn festgestellt wird, dass das entsprechende Telefon abgehoben hat und somit das Freizeichen aufhört, eröffnet die TFE40 automatisch das Gespräch zur Türstation. -
Seite 27: Flashzeit Einstellen
4. Bestätigen Sie durch Drücken der „*“ Taste. Es erfolgt ein OK-Piep. DTMF-Ton Länge einstellen: Werkseitig 150 Millisekunden! Die Länge des DTMF Tones beim Wählen der TFE40. Einstellen der Funktion: 1. Starten Sie den Administrator Modus. [„#800 Passcode *“] 2. Wählen Sie „#862“ für die Funktion. -
Seite 28: Minimale Rufsignallänge
1. Starten Sie den Administrator Modus. [„#800 Passcode *“] 2. Wählen Sie „#866“ für die Funktion. Es erfolgt ein OK-Piep. 3. Eingabe der neuen Zeit in Sekunden. Maximal 250. 4. Bestätigen Sie durch Drücken der „*“ Taste. Es erfolgt ein OK-Piep. Betriebsanleitung TFE40 – 08/2014... -
Seite 29: Wartezeit Auf Gesprächseröffnung / Quittierung
1. Starten Sie den Administrator Modus. [„#800 Passcode *“] 2. Wählen Sie „#869“ für die Funktion. Es erfolgt ein OK-Piep. 3. Eingabe der neuen Zeit in Sekunden. Maximal 10. 4. Bestätigen Sie durch Drücken der „*“ Taste. Es erfolgt ein OK-Piep. Betriebsanleitung TFE40 – 08/2014... -
Seite 30: Besetztton 1, Ton Länge
2. Wählen Sie „#872“ für die Funktion. Es erfolgt ein OK-Piep. 3. Eingabe der neuen Zeit in 10 x Millisekunden. Max. 200 (entspricht 2000ms). 0 deaktiviert die Erkennung. 4. Bestätigen Sie durch Drücken der „*“ Taste. Es erfolgt ein OK-Piep. Betriebsanleitung TFE40 – 08/2014... -
Seite 31: Besetztton 2, Pausen Länge
2. Wählen Sie „#875“ für die Funktion. Es erfolgt ein OK-Piep. 3. Eingabe der neuen Zeit in 10 x Millisekunden. Max. 200 (entspricht 2000ms). 0 deaktiviert die Erkennung. 4. Bestätigen Sie durch Drücken der „*“ Taste. Es erfolgt ein OK-Piep. Betriebsanleitung TFE40 – 08/2014... -
Seite 32: Wählton, Ton Länge
2. Wählen Sie „#877“ für die Funktion. Es erfolgt ein OK-Piep. 3. Eingabe der neuen Zeit in 10 x Millisekunden. Max. 1000 (entspricht 10000ms). 0 deaktiviert die Erkennung. 4. Bestätigen Sie durch Drücken der „*“ Taste. Es erfolgt ein OK-Piep. Betriebsanleitung TFE40 – 08/2014... -
Seite 33: Wiederherstellung Der Werkseinstellungen
7. Betätigen und halten Sie Taster S1 innerhalb von 5 Sekunden erneut. Die grüne Led erlischt und die rote Led blinkt. Die TFE40 stellt sich auf Werkseinstellungen zurück und die Leds sind beide für ca. 2 Sekunden aus. 8. Halten Sie Taster S1 gedrückt bis beide Leds dauerhaft leuchten. -
Seite 34: Tfe40 - Qwiksmart
(0= Nebenstelle 1, 1= Nebenstelle 2 … bis maximal 9) Videobild der QwikBUS-Anlage: Beachten Sie bitte, dass die TFE40 nicht ständig das Videobild ausgibt. Dieses wird nur nach Klingeln der Türstation bzw. einem manuellen einschalten der Verbindung zur Türstation eingeschaltet. -
Seite 35: Störungen
Test: Anderes analoges Telefon defekt anstelle der TFE40 anschließen und von dort versuchen die entsprechende Nebenstellennummer zu wählen Nebenstellenmodus der Wählen Sie die TFE40 an und entsprechenden Nebenstelle stellen die entsprechende nicht auf Normalbetrieb Nebenstelle auf Normalbetrieb Betriebsanleitung TFE40 – 08/2014... -
Seite 36: Demontage Und Entsorgung
Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, führen Sie die zerlegten Bestandteile der Wiederverwendung zu: Metalle verschrotten Kunststoffelemente zum Recycling geben. Technische Daten TFE40 Einheit Wert Stromaufnahme (bei 24V DC Spannungsversorgung) Standby ca. Betrieb ca. Abmessungen Höhe Breite Tiefe Platzbedarf Platzeinheiten Betriebsanleitung TFE40 – 08/2014... -
Seite 37: Notizen
Intern Gerät 2 Name: Intern Gerät 3 Name: Intern Gerät 4 Name: Intern Gerät 5 Name: Intern Gerät 6 Name: Intern Gerät 7 Name: Intern Gerät 8 Name: Intern Gerät 9 Name: Intern Gerät 10 Name: Betriebsanleitung TFE40 – 08/2014... -
Seite 38: Belegung Der Schaltkontakte
Schaltkontakt 1 Funktion: Schaltkontakt 2 Funktion: Schaltkontakt 3 Funktion: Schaltkontakt 4 Funktion: Schaltkontakt 5 Funktion: Schaltkontakt 6 Funktion: Schaltkontakt 7 Funktion: Schaltkontakt 8 Funktion: Schaltkontakt 9 Funktion: Schaltkontakt 10 Funktion: Schaltkontakt 11 Funktion: Schaltkontakt 12 Funktion: Betriebsanleitung TFE40 – 08/2014... -
Seite 39: Belegung Der Nebenstellen
Nebenstelle 9 Klingel: Passcode: Nummer: ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ Weiterleitung an Nebenstelle: Nebenstelle 10 Klingel: Passcode: Nummer: ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ Weiterleitung an Nebenstelle: Betriebsanleitung TFE40 – 08/2014... - Seite 40 STR Elektronik Josef Schlechtinger GmbH Auf dem Ohl 9 D – 57482 Wenden Telefon : +49 (0)2762-9316-0 Telefax : +49 (0)2762-9316-18 E-Mail : info@str-elektronik.de Internet : www.str-elektronik.de...
