Inhaltszusammenfassung für STR Electronik VH40

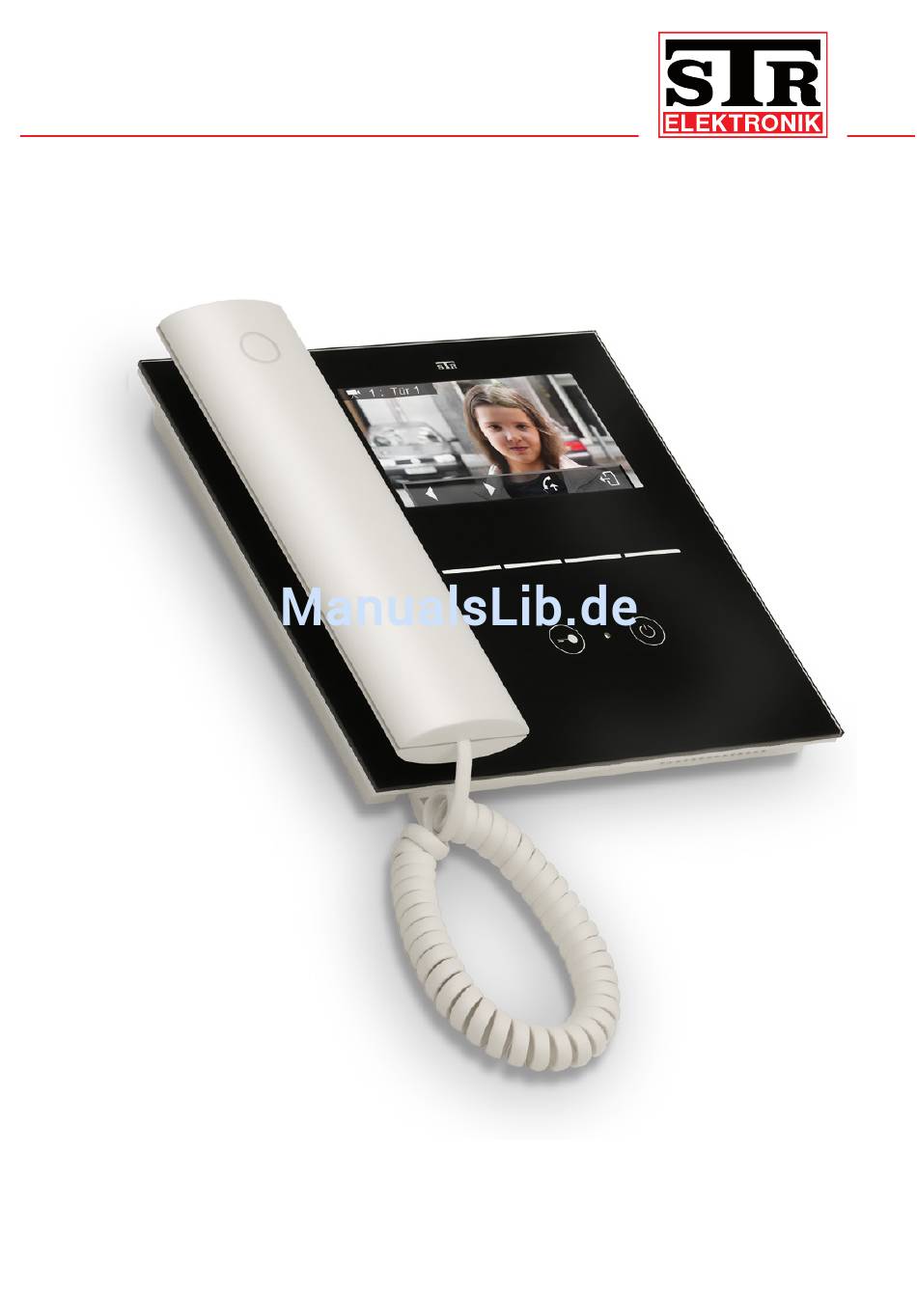

- Seite 1 Video-Innenstationen Betriebsanleitung mit 2-Draht-QwikBUS Technik VH40/45 und VFS40/45 (deutsche Originalversion) QwikBUS - intelligente Türkommunikation...
- Seite 2 Impressum Dokumenttyp: Betriebsanleitung Produkt: Video-Innenstationen mit 2-Draht-QwikBUS Technik, VH40/VH45 und VFS 40/45 Zielgruppe: Autorisierter Fachhandwerker Sprache: Deutsches Original Dokumentnummer_Version: #####_00 Erstellungsdatum: 04.2013 Herausgeber/Hersteller STR Elektronik Josef Schlechtinger GmbH Auf dem Ohl 9, D - 57482 Wenden © STR Elektronik Josef Schlechtinger GmbH Der Nachdruck dieser Anleitung, auch auszugsweise, ist nur mit schriftlicher Einwilligung der Josef Schlechtinger GmbH zugelassen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeines Hinweise zur Betriebsanleitung Verwendete Symbole Urheberschutz Garantie Angewandte Normen Sicherheit Bestimmungsgemäße Verwendung Grundsätzliche Gefahren Gefahren durch elektrische Energie Wartungs- und Reparaturarbeiten Aufbau und Funktion Lieferumfang Aufbau und Funktion der Video-Innenstationen Funktion Montage und Verdrahtung Sicherheitshinweise zur Montage und Verdrahtung Wichtige Hinweise Verdrahtung Maximale Leitungslängen... - Seite 4 Störungen Sicherheitshinweise zur Störungsbeseitigung Störungsursachen und Störungsbeseitigung Demontage und Entsorgung Sicherheitshinweise zur Demontage Demontage Entsorgung Technische Daten Video-Innenstationen VH40/45 und VFS40/45 Anhang Zubehöre Betriebsanleitung Video-Innenstation - 04/2013...
-
Seite 5: Allgemeines
Allgemeines Allgemeines 1.1 Hinweise zur Betriebsanleitung Diese Betriebsanleitung ermöglicht Ihnen den sicheren und effizienten Umgang mit Ihrer STR Video-Innenstation. Sie ist Bestandteil des Lieferumfangs und muss für den Benutzer jederzeit zugänglich aufbewahrt werden. Bedingt durch die technische Entwicklung können Abbildungen und Be- schreibungen in dieser Betriebsanleitung von der tatsächlich gelieferten Video-Innenstation leicht abweichen. -
Seite 6: Urheberschutz
Allgemeines 1.3 Urheberschutz Diese Betriebsanleitung und alle mit diesem Gerät gelieferten Unterlagen bleiben urheberrechtlich Eigentum der Firma STR. Ihre Verwendung ist im Rahmen der Nutzung des Gerätes zulässig und erwünscht. Ohne die ausdrückliche Genehmigung von STR dürfen diese Unterlagen weder vervielfältigt noch dritten Personen, insbesondere Wettbewerbsfir- men, zugänglich gemacht werden. -
Seite 7: Sicherheit
Sicherheit Sicherheit 2.1 Bestimmungsgemäße Verwendung Die Video-Innenstation mit 2-Draht-QwikBUS Technik ist ein System zur Zugangskontrolle sowie der internen Gebäudekommunikation vom Einfamilienhaus bis zu komplexen Projekten für Wohnen, Gewerbe und öffentliche Einrichtungen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestim- mungsgemäß. -
Seite 8: Aufbau Und Funktion

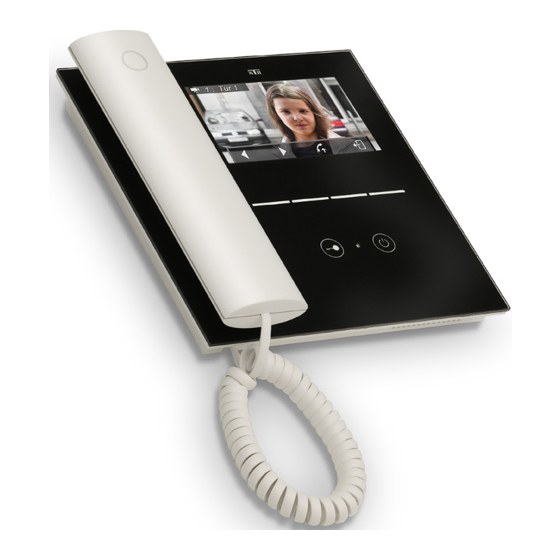

Die Video-Innenstation besteht aus einem 4,3 Zoll großem TFT-Monitor in einer geschlossenen Glasfront, sechs Sensortasten, einer Status-LED sowie einem zusätzlichen Hörer (nur VH40/45). Abb 1: Aufbau der Video-Innenstation (Abbildung zeigt eine VH40/45) 4,3“ TFT-Bildschirm zur Anzeige der Videobilder Sensortasten (multifunktional) Sensortaste „Türöffner“... -
Seite 9: Funktion
– – Türlautsprechern Funktion Mit den STR Video-Innenstationen VH40/45 und VFS40/45 lassen sich vom Einfamilienhaus bis zu komplexen Projekten für Wohnen, Gewerbe und öffentliche Einrichtungen alle Anlagen für Türkommunikation exakt auf den entsprechenden Bedarf abstimmen. Gesteigerte Sicherheit bieten sie auch für Betreuungseinrichtungen wie Kindertagesstätten, Schulen oder Seniorenresidenzen, insbesondere in Verbindung mit der Einbindung einer elektronischer Zugangssteuerung. -
Seite 10: Montage Und Verdrahtung
Montage und Verdrahtung Montage und Verdrahtung 4.1 Sicherheitshinweise zur Montage und Verdrahtung Die Montage und Verdrahtung der STR QwikBUS Video-Innenstation darf nur von autorisiertem, ausgebildetem und unterwiesenem Personal aus- geführt werden, welches über die entsprechenden Kenntnisse verfügt. Die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen (VDE800) sind einzuhalten. -
Seite 11: Wichtige Hinweise
Montage und Verdrahtung ACHTUNG! Mögliche Sachschäden durch unsachgemäße Leitungsführung! Stark- und Schwachstromleitungen müssen getrennt geführt wer- den, um Störeinflüsse über die Leitungen zu vermeiden. Bei Aufputz- und Unterputzverlegung muss ein Leitungsabstand von mindestens 10 cm eingehalten werden. In Installationkanälen muss ein Trennsteg zwischen Stark- und Schwachstromleitungen eingesetzt werden. - Seite 12 Montage und Verdrahtung Am letzen Monitor im Strang, Abschluss- widerstand aktivieren. Die BUS-Leitung wird von Monitor zu Monitor durchgeschliffen. KMBC-3 12V~ 12V~ Tö Tö KT1/2 TSMB3 Tö1 RTMB Tö Der Türöffner kann auch Die Wechselspannung direkt in der Türstation wird nur für Beleuchtung angeschlossen werden und Türöffner benötigt.
-
Seite 13: Montage
Montage und Verdrahtung 4.4 Montage Mit leichtem Druck Rastung entlasten Gehäuseoberteil anheben Front erst an der Oberseite einhaken... Montage auf Schalterdose BUS und ET Klemmen gemäß Verdrahtungsplan ... anschließend vorsichtig herunter drücken. anschließen. Abschluss-Widerstand Abb 3: Montage der VH 40/45 Betriebsanleitung Video-Innenstation - 04/2013... - Seite 14 Montage und Verdrahtung Mit leichtem Druck Rastung entlasten Gehäuseoberteil anheben Front erst an der Oberseite einhaken... Montage auf Schalterdose BUS und ET Klemmen gemäß Verdrahtungsplan ... anschließend vorsichtig herunter drücken. anschließen. Abschluss-Widerstand Abb 4: Montage der VFS 40/45 Betriebsanleitung Video-Innenstation - 04/2013...
-
Seite 15: Anschluss Der Klingeltaster
Montage und Verdrahtung Rückseite TSMB3-AM TSMB3 KT1/ RTMB (ST2) TSMB3 1 2 3 4 5 6 RTMB-AM Tö 12V~ RTMB P1: Lautstärke Haustelefon P2: Lautstärke Türlautsprecher Lautsprecher-Anschluss nur für Service! Kamera-Anschluss TT33-2 Lautstärke Türlautsprecher Mikrofonempfindlichkeit Anschluss für EMPK 1 2 3 4 5 6 (Einmann-Programmierkabel) Erweiterung E32 bei mehr als 24 Klingeltasten... -
Seite 16: Inbetriebnahme Und Programmierung
4 programmierten Wohnungsstationen auf einem Klingeltaster). Zusätzlich kann bei der Video-Innenstation VH45/VFS45 eine interne Kommunikation zwischen den einzelnen Innenstationen programmiert werden. Außerdem bieten die Video-Innenstationen VH40/45 und VFS 40/45 eine Reihe von Möglichkeiten zur individuellen Anpassung der Menüführung. 5.2 Inbetriebnahme (Einzel-Programmierung) Vorprogrammierung der Innenstationen (Ein-Mann-Programmierung) Sie können die Innenstationen auf die Türstationen vorprogrammieren,... -
Seite 17: Anschlussplatine (Tsmb3-Am)
Inbetriebnahme und Programmierung > Schließen Sie das andere Ende des Kabels an der Türstation an: TT33-2: TSMB3: Anschlussplatine (TSMB3-AM) -> Die Türstation muss mit einer BUS-Speisung verbunden sein. > Bringen Sie die Türstation in den Programmiermodus, indem Sie den DIP-Schalter 1 (Abb. 7) auf ON stellen. An der Video-Innenstation wird dies durch ein schnelles Blinken der roten LED (4, Abb. - Seite 18 Inbetriebnahme und Programmierung > Drücken Sie die Ein- / Austaste (5, Abb. 8) an der Video-Innenstation, oder heben Sie den Hörer ab (nur bei VH40/45). An der Tür ist ein einzelner Bestätigungston zu hören. Es wird eine Sprechverbindung aufgebaut. > Drücken Sie jetzt den Klingeltaster, der dieser Video-Innenstation zuge- ordnet werden soll.
-
Seite 19: Parallel-Programmierung
Inbetriebnahme und Programmierung > Bringen Sie die Türstation in den Normalmodus, indem Sie den DIP- Schalter 1 (Abb. 7) auf OFF stellen. Die Inbetriebnahme ist abgeschlossen. 5.3 Parallel-Programmierung Es können bis zu 4 Video-Innenstationen auf einen Klingeltaster program- miert werden. Bevor Sie eine Parallel-Programmierung vornehmen können, müssen Sie zuerst eine „Master-Innenstation“... - Seite 20 Inbetriebnahme und Programmierung > Drücken Sie jetzt den Klingeltaster, der auch dieser Video-Innenstation zugeordnet werden soll. An der Tür ist als Bestätigung ein 4-fach BEEP zu hören. > Für die Programmierung weiterer Video-Innenstationen: Drücken Sie die Ein- / Austaste (5) an jeder weiteren Video-Innenstation. An der Tür ist ein einzelner Bestätigungston zu hören.
-
Seite 21: Programmierung Einer Internen Kommunikation (Nur Vh/Vfs45)
Inbetriebnahme und Programmierung 5.4 Programmierung einer internen Kommunikation (nur VH/VFS45) Um mit den anderen Video-Innenstationen der Anlage intern kommuni- zieren zu können, müssen Sie alle Innenstationen einander zuordnen. Gehen Sie dazu wie folgt vor: > Gehen Sie ins Hauptmenü -> Grundeinstellungen -> Intern Liste. Hier finden Sie 7 freie, interne Plätze, nummeriert von 1 bis 7. -
Seite 22: Individuelle Anpassung Der Menüführung
Inbetriebnahme und Programmierung 5.5 Individuelle Anpassung der Menüführung Sie können die Video-Innenstation über die Menüführung Ihren Wün- schen anpassen. Nach Betätigen des Tasters Menü gelangen Sie ins Hauptmenü. Hier finden Sie bis zu 7* Menü-Ebenen: > Intern wählen > Schalten 1 >... -
Seite 23: Menü-Ebene „Ruf Stumm / Ruf Ein
Inbetriebnahme und Programmierung Menü-Ebene „Ruf stumm / Ruf ein“ > Gehen Sie im Hauptmenü mit den Pfeiltasten Ruf stumm / Ruf und wählen Sie dieses Untermenü aus > Mit der Taste bestätigen Sie die Stumm- oder Ein-Funktion und ge- langen automatisch zurück ins Hauptmenü. Die rote LED blinkt, wenn der Ruf abgeschaltet ist. - Seite 24 Inbetriebnahme und Programmierung aktuelle Bild der Türstation auf Speicherplatz 1. Beim Anklingeln erscheint immer das Bild der Tür die angeklingelt hat. > den Rufton auswählen und, > die Kamera an dieser Tür im Startbildschirm darstellen oder ausblenden (Tür 2 bis 7): Sie können beim Einschalten des Monitores über die Taste auf die Kameras im System zugreifen.
- Seite 25 Inbetriebnahme und Programmierung > den Namen umbenennen, > die Funktion aktivieren oder deaktivieren, Die Speicherplätze sind mit: LT1, LT2, TOE1 bis 4 bezeichnet. Schaltmöglichkeiten in Benutzung können personalisiert werden. Nicht genutzte Schaltmöglichkeiten können ausgeblenden werden > Wählen Sie mit den Pfeiltasten den gewünschte Speicherplatz aus und bestätigen Sie diese mit >...
-
Seite 26: Menüfarbe
Inbetriebnahme und Programmierung Bild > Gehen Sie ins Hauptmenü -> Grundeinstellungen -> Bild und bestäti- gen Sie mit > Wählen Sie Helligkeit, Kontrast und Farbe aus und bestätigen Sie die Auswahl mit Die ausgewählte Einstellung wird im Display oben links als Balken angezeigt. >... - Seite 27 Inbetriebnahme und Programmierung Menü anpassen In dieser Menü-Ebene finden Sie 5 Unter-Ebenen: > TOE Etagentür > Portomat > Anruf Weiterleitung (nur bei VH/VFS45) > Gesprächsaufbau (nur bei VH/VFS45) > Schalten 2 > Gehen Sie im Menü mit den Pfeiltasten auf den gewünschte Unter- punkt und wählen Sie diesen aus >...
-
Seite 28: Anrufweiterleitung
Inbetriebnahme und Programmierung > Portomat Die Sprechstelle verfügt über die Option, eine Portomat-Funktion auszu- führen. Diese wird verwendet, um den Türöffner an der Haus- oder Eta- gentür automatisch nach dem Anklingeln auszulösen (z. B. in Arztpraxen, Bürohäusern etc.). Um die Funktion zu aktivieren, gehen Sie wie folgt vor: >... - Seite 29 Inbetriebnahme und Programmierung Sie gelangen automatisch wieder in die Menü-Ebene „Menü anpassen“. > Wechseln Sie ins ins Hauptmenü -> Zusatz Funktionen und bestätigen Sie mit > Wählen Sie Anruf Weiterleitung und bestätigen Sie mit > Aktivieren oder deaktivieren Sie die Anruf Weiterleitung: Weiterleitung aktiv = Weiterleitung inaktiv = (X) Ist die Weiterleitung aktiv, erscheint das Symbol...
-
Seite 30: Werkseinstellungen
Inbetriebnahme und Programmierung > Schalten 2 > Gehen Sie ins Hauptmenü -> Systemeinstellungen -> Menü anpassen -> Schalten 2 und bestätigen Sie mit > Im Diplay erscheint „Schalten 2 sichtbar/verbergen“. Bestätigen Sie dieses mit Sie gelangen automatisch wieder in die Menü-Ebene „Menü anpassen“. >... -
Seite 31: Programmierung Zusätzlicher Module
Inbetriebnahme und Programmierung 5.6 Programmierung zusätzlicher Module Falls an den Video-Innenstationen ein Schaltmodul (SM333) angeschlos- sen ist, nehmen Sie die Programmierung anhand der Anleitung des SM333 vor, da das Schaltmodul die Programmierung „startet“. Betriebsanleitung Video-Innenstation - 04/2013... -
Seite 32: Störungen
Störungen Störungen 6.1 Sicherheitshinweise zur Störungsbeseitigung Arbeiten zur Störungsbeseitigung an der QwikBUS-Anlage dürfen nur von speziell hierfür ausgebildeten Fachleuten durchgeführt werden. Hierbei wird der NOT-AUS-Taster abgeschaltet und gegen Wiedereinschalten gesichert. Eine Diagnosestellung mit eingeschalteter Spannungsversorgung muss vorher erfolgt sein. Störungen müssen sofort nach Erkennen gemeldet werden. Defekte sind unverzüglich instandzusetzen, um den Schadensumfang gering zu halten und die Sicherheit der Anlage nicht zu beeinträchtigen. - Seite 33 Störungen Störung Ursache Beseitigung Wohnung klingelt Spannung zu gering Spannung an SNT333 und geht direkt (nicht zwischen 18 VDC höher einstellen und 26 VDC bei Betrieb), Spannung bricht zusam- Verdrahtungsproblem Leerlaufspannung der oder defektes Gerät im SP333 prüfen; System, welches die Verdrahtung prüfen und Busspannung dauerhaft ggf.
-
Seite 34: Demontage Und Entsorgung
Demontage und Entsorgung Demontage und Entsorgung 7.1 Sicherheitshinweise zur Demontage GEFAHR! Lebensgefahr durch Stromschlag! Das Berühren von spannungsführenden Anschlüssen kann zu schwe- ren Personenschäden führen. Schalten Sie die Stromzufuhr ab. Sichern Sie die Stromzufuhr gegen Wiedereinschalten. 7.2 Demontage Eine nicht mehr funktionsfähige QwikBUS-Anlage muss demontiert und einer umweltgerechten Entsorgung zugeführt werden. -
Seite 35: Technische Daten
Technische Daten Technische Daten 8.1 Video-Innenstationen VH40/45 und VFS40/45 Video-Innenstationen Einheit VH40 VH45 VFS40 VFS45 Allgemeine Angaben Stromaufnahme (bei 24 V Spannungsversorgung) Standby ca. Betrieb ca. Gewicht ca. Optimale Einbauhöhe Optimaler Abstand bei Freisprechen Abmessungen Höhe Breite Tiefe Monitor Bauart... -
Seite 36: Anhang
Anhang Anhang 9.1 Zubehöre Universal-QwikBUS-Speisung SP333 BUS | BUS | TÖ4 | TÖ3 | TÖ2 | TÖ1 | LT2 | LT1 TÜR SP333 Abb 12: BUS-Speisung SP333 Die Universal-QwikBUS-Speisung SP333 verwaltet die BUS-Daten und stellt Türöffner- und Lichttaster-Ausgänge zur Verfügung. Die Spannungsversorgung mit 24 V/DC und 12 V/AC erfolgt über das Schaltnetzteil SNT333s Vorschalttrafo... -
Seite 37: Technische Daten
Anhang Schaltnetzteil SNT333 S DC OK SNT333 S ELEKTRONIK ADJ + Abb 13: Schaltnetzteil SNT333 S Das Schaltnetzteil SNT333 dient zur Gleichspannungsversorgung einer STR-QwikBUS-Video-Anlage. Die Montage erfolgt auf einer Hutschiene nach DIN EN 60715 in der Unterverteilung. Die Einbaubreite beträgt 77 mm / 5 TE Technische Daten: Primärspannung: 100 - 240 V AC / 50 Hz Sekundärspannung: 24 V DC / 1,5 A,... - Seite 38 Anhang Einbaubreite: 107 mm / 6 TE Sicherung F1 (Pri.): T80 mA Sicherung F2 (Sek.): T630 mA Etagen-Verteiler-BUS EVB333 EVB333 wird benötigt, wenn mehrere Monitore von der Schalterdose sternförmig abgehen. VFS-40 IN/OUT EVB333 Am MON-Ausgang können bis zu 3 Monitore sternförmig oder in Reihe hintereinander angeschlossen werden VFS-1000...
- Seite 39 Betriebsanleitung Video-Innenstation - 04/2013...
- Seite 40 STR Elektronik Josef Schlechtinger GmbH Auf dem Ohl 9 D - 57482 Wenden Telefon : +49 (0)2762 -9316-0 Telefax : +49 (0)2762 -9316-18 E-mail : info@str-elektronik.de Internet : www.str-elektronik.de...
