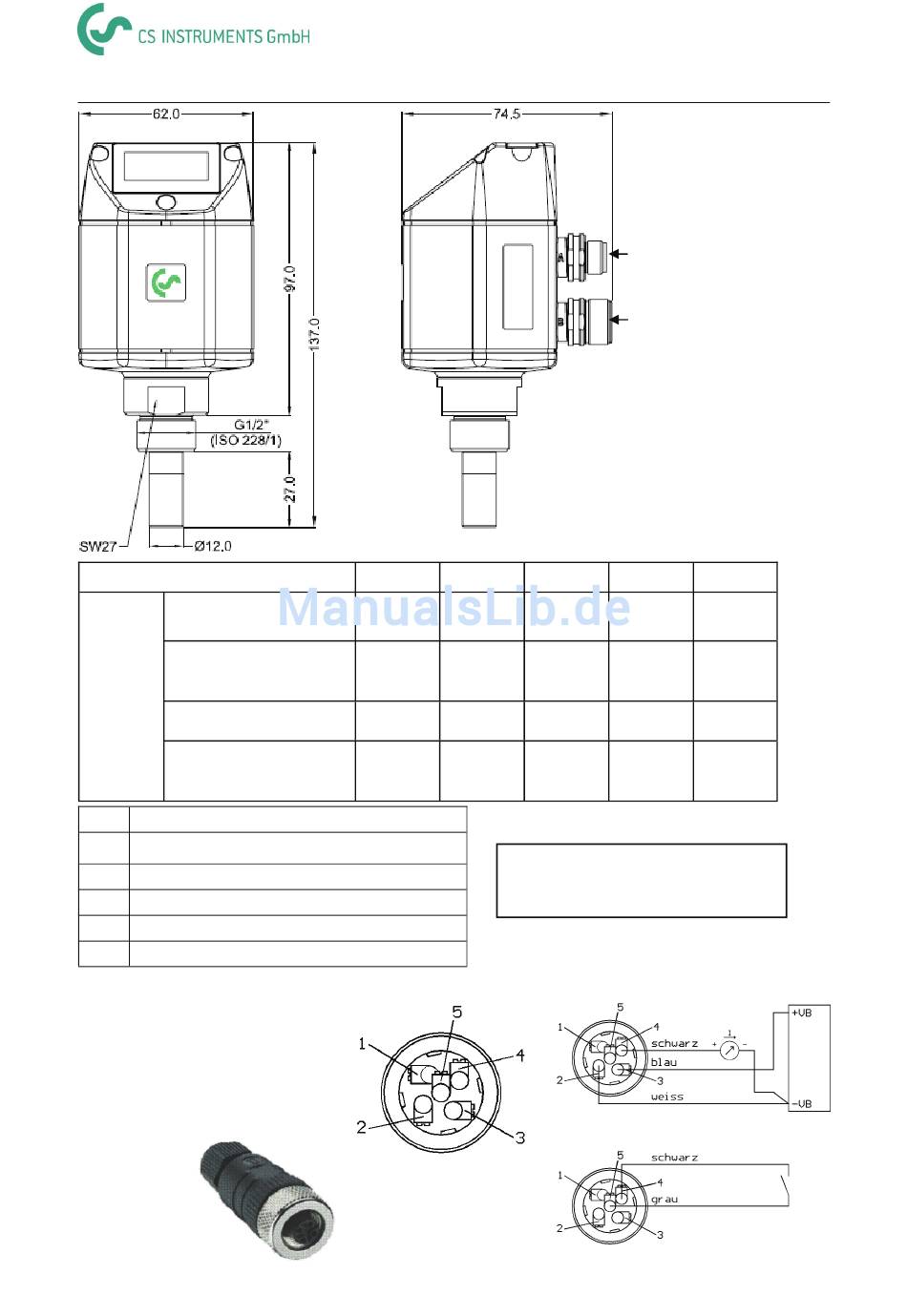

Geräteabbildung - CS Instruments FA 400 Bedienungsanleitung

Anschlussstecker A
Anschlussleitung A
0553.0104 (5 m)
0553.0105 (10 m)
FA 400
Anschlussstecker B
Alarmleitung B
0553.0106 (5 m)
0553.0107 (10 m)
SDI Digital Signal (interne Datentragung)
-VB Negative Versorgungsspannung
+VB Positive Versorgungsspannung 16...30 VDC geglättet
+I Positives 4...20 mA Signal
NC Nicht angeschlossen
REL Relaisausgang
Wurde kein Anschlusskabel
(0553.0104, 0553.0105) bestellt,
wird der Sensor mit einem M12-
Anschlussstecker geliefert. Der
Anwender kann die Versorgungs-
und Signalleitungen, wie im
Anschluss-Diagramm dargestellt,
verbinden.
Pin 1 Pin 2
SDI -VB
braun weiss
NC NC
NC NC
FA 400: Relais NO (60 V, 0,5 A)
M12 Anschlussstecker
Anschlusssstecker
5
GERÄTEABBILDUNG
Anschlussstecker A (Signal
und Versorgung)
Anschlussstecker B (Alarm)
Pin 3 Pin 4 Pin 5
+VB +I
4...20 mA
blau schwarz grau
NC REL
NC schwarz grau
Relais öffnet bei Alarm und
Stromausfall
Anschlussstecker A :
Anschlussstecker B :
V4-02-2011
NC
REL
