Heizungsanlage in Betrieb nehmen

Basiscontroller Logamatic BC100

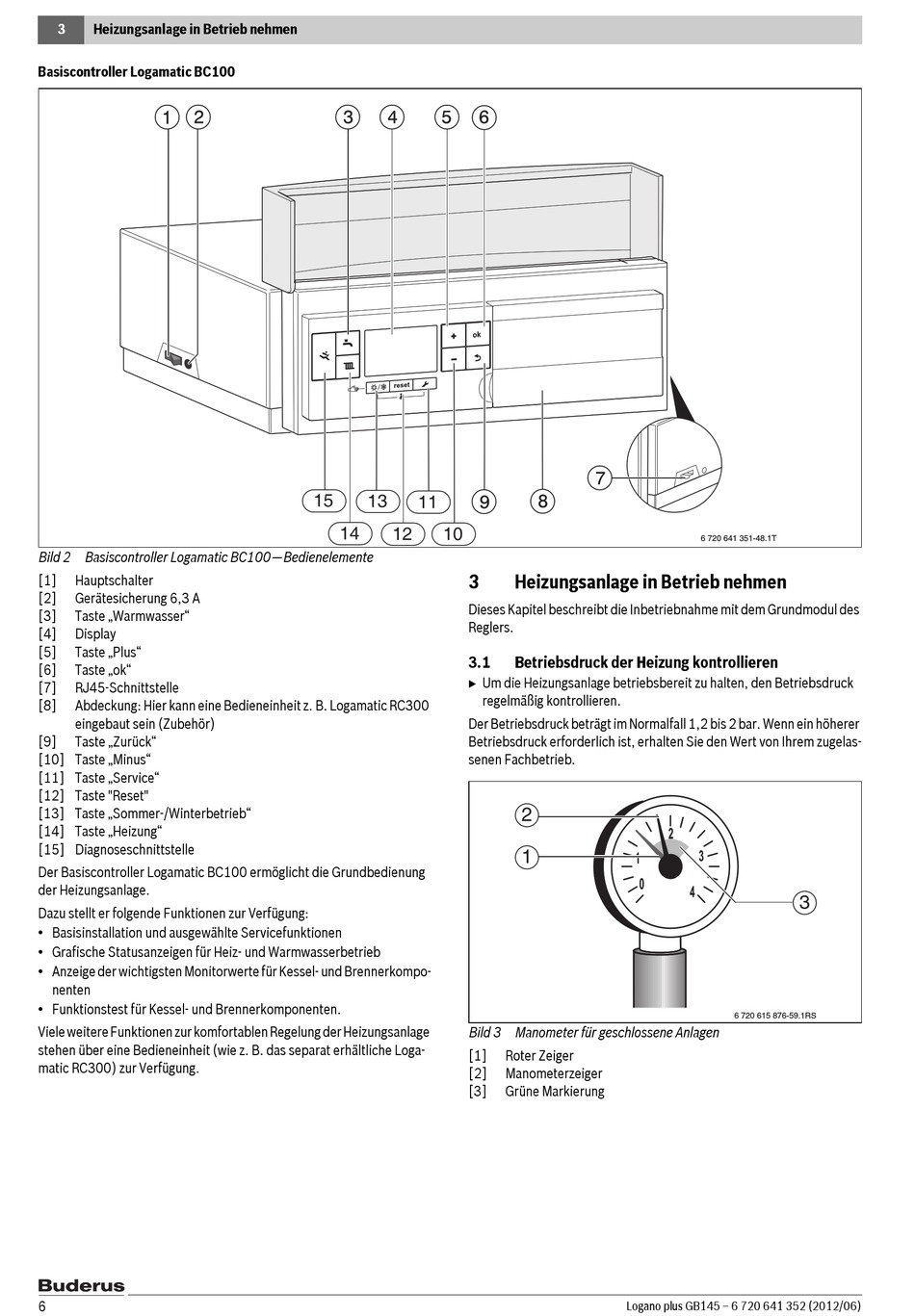

Bild 2 Basiscontroller Logamatic BC100 — Bedienelemente
[1] Hauptschalter
[2] Gerätesicherung 6,3 A
[3] Taste „Warmwasser"
[4] Display
[5] Taste „Plus"
[6] Taste „ok"
[7] RJ45-Schnittstelle
[8] Abdeckung: Hier kann eine Bedieneinheit z. B. Logamatic RC300
eingebaut sein (Zubehör)
[9] Taste „Zurück"
[10] Taste „Minus"
[11] Taste „Service"
[12] Taste "Reset"
[13] Taste „Sommer-/Winterbetrieb"
[14] Taste „Heizung"
[15] Diagnoseschnittstelle
Der Basiscontroller Logamatic BC100 ermöglicht die Grundbedienung
der Heizungsanlage.
Dazu stellt er folgende Funktionen zur Verfügung:
• Basisinstallation und ausgewählte Servicefunktionen
• Grafische Statusanzeigen für Heiz- und Warmwasserbetrieb
• Anzeige der wichtigsten Monitorwerte für Kessel- und Brennerkompo-
nenten
• Funktionstest für Kessel- und Brennerkomponenten.
Viele weitere Funktionen zur komfortablen Regelung der Heizungsanlage
stehen über eine Bedieneinheit (wie z. B. das separat erhältliche Loga-
matic RC300) zur Verfügung.
6
15
13
11
14
12 10
3
Dieses Kapitel beschreibt die Inbetriebnahme mit dem Grundmodul des
Reglers.
3.1
B Um die Heizungsanlage betriebsbereit zu halten, den Betriebsdruck
regelmäßig kontrollieren.
Der Betriebsdruck beträgt im Normalfall 1,2 bis 2 bar. Wenn ein höherer
Betriebsdruck erforderlich ist, erhalten Sie den Wert von Ihrem zugelas-
senen Fachbetrieb.
Bild 3 Manometer für geschlossene Anlagen
[1]
[2]
[3]
Heizungsanlage in Betrieb nehmen

Betriebsdruck der Heizung kontrollieren

2
1
Roter Zeiger
Manometerzeiger
Grüne Markierung
