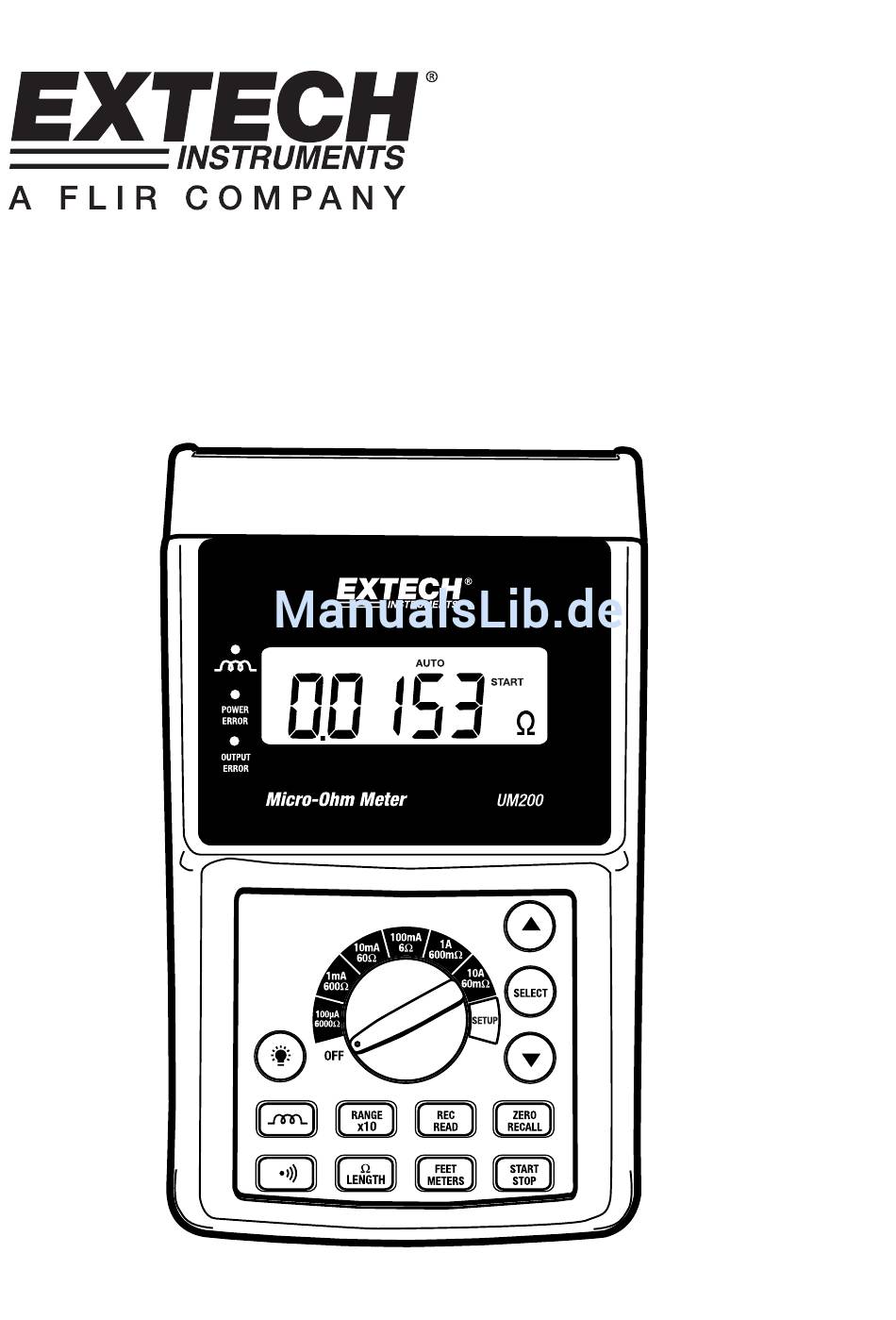

- Seite 1 Benutzerhandbuch Mikro-Ohmmeter Modell UM200...
- Seite 2 Programmierbarer Hi-Lo Alarm mit einem Speicher von 20 Grenzwerten. Hold-Funktion. Bestimmung der Kabellänge (Fuß oder Meter). Speicher für 3,000 Messdaten. Großes (fünfzeiliges) LCD mit Hintergrundbeleuchtung. Wiederaufladbare Lithium-Batterie (3400 mAh) sowie eingebauter Ladestromkreis. Batterietiefstandsanzeige. Geringer Stromverbrauch. PC-Schnittstelle & Software UM200–EU-GE V1.2 6/11...
-
Seite 3: Beschreibung Des Messgeräts
REC / READ Taste: Drücken Sie im Measurement Modus die REC / READ Taste, um die Anzahl der aktuell aufgenommenen Daten anzuzeigen sowie für die Aufnahme des aktuellen Messwertes. Drücken Sie im SETUP Modus die REC / READ Taste, um in den READ UM200–EU-GE V1.2 6/11... - Seite 4 17. Ω / LENGTH Taste: Drücken Sie die Ω / LENGTH Taste, um den Mess- oder Längenmodus auszuwählen. Drücken Sie die Ω / LENGTH Taste für mehr als 2 Sekunden, um den aktuellen Widerstandswert in Fuß oder Meter zu speichern. UM200–EU-GE V1.2 6/11...
- Seite 5 Rückseite Kommunikations-Port Standfuß. Batterieabdeckung Schraube der Batterieabdeckung Oberteil C1 Krokodil-Klemmanschluss oder Vierdraht- Prüfleitungsanschluss. P1 Krokodil-Klemmanschluss oder Vierdraht- Prüfleitungsanschluss. P2 Krokodil-Klemmanschluss oder Vierdraht- Prüfleitungsanschluss. C2 Krokodil-Klemmanschluss oder Vierdraht- Prüfleitungsanschluss. Eingangsanschluss (POWER) für den AC-Adapter. + Kelvin-Klemmanschluss. - Kelvin-Klemmanschluss. UM200–EU-GE V1.2 6/11...
-
Seite 6: Bedienung
Stellen Sie den Drehschalter auf eine beliebige Bereichs-Position, um die Batterie aufzuladen. Warnung: Messen Sie nicht jeden Widerstand (Objekt) mit elektrischen Potentials (Spannung). Das elektrische Potential (Spannung) könnte zu einer Beschädigung der Ohmmeter Vierdraht-Anschlussmethoden Kelvin-Messklemmen Krokodilklemmen UM200–EU-GE V1.2 6/11... -
Seite 7: Manueller Bereich (Teilbereiche)
Liste der Teilbereiche in den Spezifikationen. Befindet sich der Widerstandswert außerhalb des Teilbereichs, wird das OL Symbol im LCD angezeigt. Die Auflösung ist für alle der drei Teilbereiche gleich. Im manuellen Bereich wird das AUTO Symbol nicht angezeigt. UM200–EU-GE V1.2 6/11... - Seite 8 Sie nochmals die Ω/LENGTHTaste für mehr als 2 Sekunden. Trennen Sie das Kabelmuster und verbinden Sie die Kelvin-Klemmen mit dem zu messenden Kabel. Im LCD wird die Länge des Kabels angezeigt. Wird „OL” im Display angezeigt, wählen Sie einen höheren Bereich und drücken Sie START. UM200–EU-GE V1.2 6/11...
-
Seite 9: Hintergrundbeleuchtung
2. Drücken und halten Sie die REC / READ-Taste und drehen gleichzeitig den Zähler auf Hinweis: Die Speicherkapazität beträgt 3000 Datensätze. Als 3000 Einträge überschritten sind, wird es ein langer Signalton und es werden keine weiteren Daten aufgezeichnet werden können Hintergrundbeleuchtung Drücken Sie die Taste, um die Hintergrundbeleuchtung ein- oder auszuschalten. UM200–EU-GE V1.2 6/11... -
Seite 10: Aufladen Der Batterie
Wartung und Reinigung Eine in dieser Bedienungsanleitung nicht aufgeführte Wartung, sowie Reparaturen sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Wischen Sie Gehäuse und Kabel regelmäßig mit einem feuchten Tuch und Reinigungsmittel ab. Verwenden Sie keine Lösungs- oder Scheuermittel. UM200–EU-GE V1.2 6/11... -
Seite 11: Technische Daten
0,0400 kΩ bis 6,0000 kΩ 100 mΩ ±(0,75 % ± 3 Ω) Copyright © 2011 Extech Instruments Corporation (a FLIR company). Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form. UM200–EU-GE V1.2 6/11...
