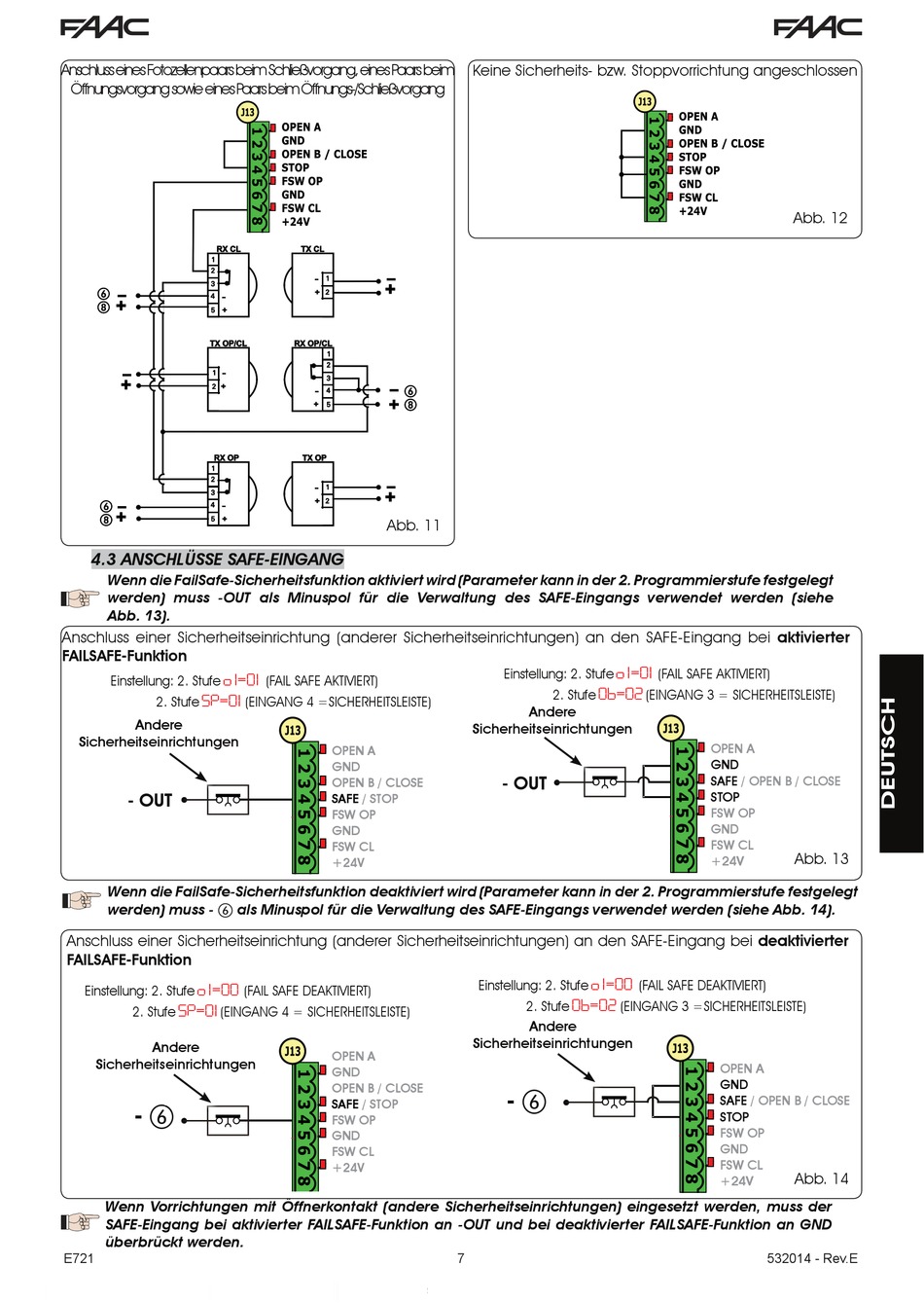

Anschlüsse Safe-Eingang; Failsafe-Funktion - FAAC E721 Handbuch

Anschl u ss ei n es Fotozel l e npaars bei m Schl i e ßvorgang, ei n es Paars bei m
Öffnungsvorgang sowi e ei n es Paars bei m Öffnungs-/Schl i e ßvorgang
4.3 ANSCHLÜSSE SAFE-EINGANG
Wenn die FailSafe-Sicherheitsfunktion aktiviert wird (Parameter kann in der 2. Programmierstufe festgelegt
werden) muss -OUT als Minuspol für die Verwaltung des SAFE-Eingangs verwendet werden (siehe
Abb. 13).
Anschluss einer Sicherheitseinrichtung (anderer Sicherheitseinrichtungen) an den SAFE-Eingang bei aktivierter

FAILSAFE-Funktion

o 1=01
Einstellung: 2. Stufe
SP=01
2. Stufe
Andere
Sicherheitseinrichtungen
- OUT
Wenn die FailSafe-Sicherheitsfunktion deaktiviert wird (Parameter kann in der 2. Programmierstufe festgelegt
werden) muss -
Anschluss einer Sicherheitseinrichtung (anderer Sicherheitseinrichtungen) an den SAFE-Eingang bei deaktivierter
FAILSAFE-Funktion
o 1=00
Einstellung: 2. Stufe
SP=01
2. Stufe (EINGANG 4 = SICHERHEITSLEISTE)
Andere
Sicherheitseinrichtungen
-
Wenn Vorrichtungen mit Öffnerkontakt (andere Sicherheitseinrichtungen) eingesetzt werden, muss der
SAFE-Eingang bei aktivierter FAILSAFE-Funktion an -OUT und bei deaktivierter FAILSAFE-Funktion an GND
überbrückt werden.
E721
Abb. 11
(FAIL SAFE AKTIVIERT)
(EINGANG 4 =SICHERHEITSLEISTE)
OPEN A
GND
OPEN B / CLOSE
SAFE / STOP
FSW OP
GND
FSW CL
+24V
als Minuspol für die Verwaltung des SAFE-Eingangs verwendet werden (siehe Abb. 14).
(FAIL SAFE DEAKTIVIERT)
OPEN A
GND
OPEN B / CLOSE
SAFE / STOP
FSW OP
GND
FSW CL
+24V
Keine Sicherheits- bzw. Stoppvorrichtung angeschlossen
o 1=01
Einstellung: 2. Stufe
Ob=02
2. Stufe
Andere
Sicherheitseinrichtungen
- OUT
o 1=00
Einstellung: 2. Stufe
Ob=02
2. Stufe (EINGANG 3 =SICHERHEITSLEISTE)
Andere
Sicherheitseinrichtungen
-
7
Abb. 12
(FAIL SAFE AKTIVIERT)
(EINGANG 3 = SICHERHEITSLEISTE)
OPEN A
GND
SAFE / OPEN B / CLOSE
STOP
FSW OP
GND
FSW CL
Abb. 13
+24V
(FAIL SAFE DEAKTIVIERT)
OPEN A
GND
SAFE / OPEN B / CLOSE
STOP
FSW OP
GND
FSW CL
Abb. 14
+24V
532014 - Rev.E
