ELEKTRISCHE VERBINDUNGEN ZWISCHEN INNEN- UND AUSSENTEIL
ELEKTROVORSCHRIFTEN
Elektrische Anschlüsse dürfen nur durch einen
qualifizierten Elektriker und unter Einhaltung der
geltenden Elektrovorschriften und der örtlichen
Bestimmungen durchgeführt werden. Die
Klimageräte müssen sorgfältig geerdet werden. Das
Klimagerät benötigt einen separaten Netzanschluss,
der gemäß Angaben auf dem Typenschild
abgesichert ist.
Die Spannung sollte nicht um mehr als +/-10 % von
der Nennspannung abweichen.
1. Verwenden Sie für die Verbindung von Innen-
und Außenteil bitte folgende Kabel.
Elektrische Anschlüsse:
2. Bereiten Sie die Kabelenden für den
Netzanschluss und die Verbindung von Außen- und
Innenteil wie in Abb. 15a bzw. 15b vor.
3. Schließen Sie die Adern an die Klemmleisten des
Innen- und Außenteils wie in Abb. 16 an.
4. Befestigen Sie die mehradrigen Leitungen mit
Hilfe der Kabelschellen.
ANMERKUNGEN: Der Farbencode kann vom
Installateur festgelegt werden.
ACHTUNG!
(nur bei Geräten mit Auto Louver)
Berühren Sie die Luftlenklamelle niemals mit der
Hand. Wenn Sie sich nicht einwandfrei bewegt,
wenden Sie sich bitte an einen qualifizierten
Fachmann. Überprüfen Sie den Stromanschluss
sorgfältig, bevor Sie das Gerät in Betrieb nehmen.
Falsche Anschlüsse können die Fronteinheit
beschädigen.
•Netzzuleitung
• Verbindungsleitung zwischen Innen- und Außenteil

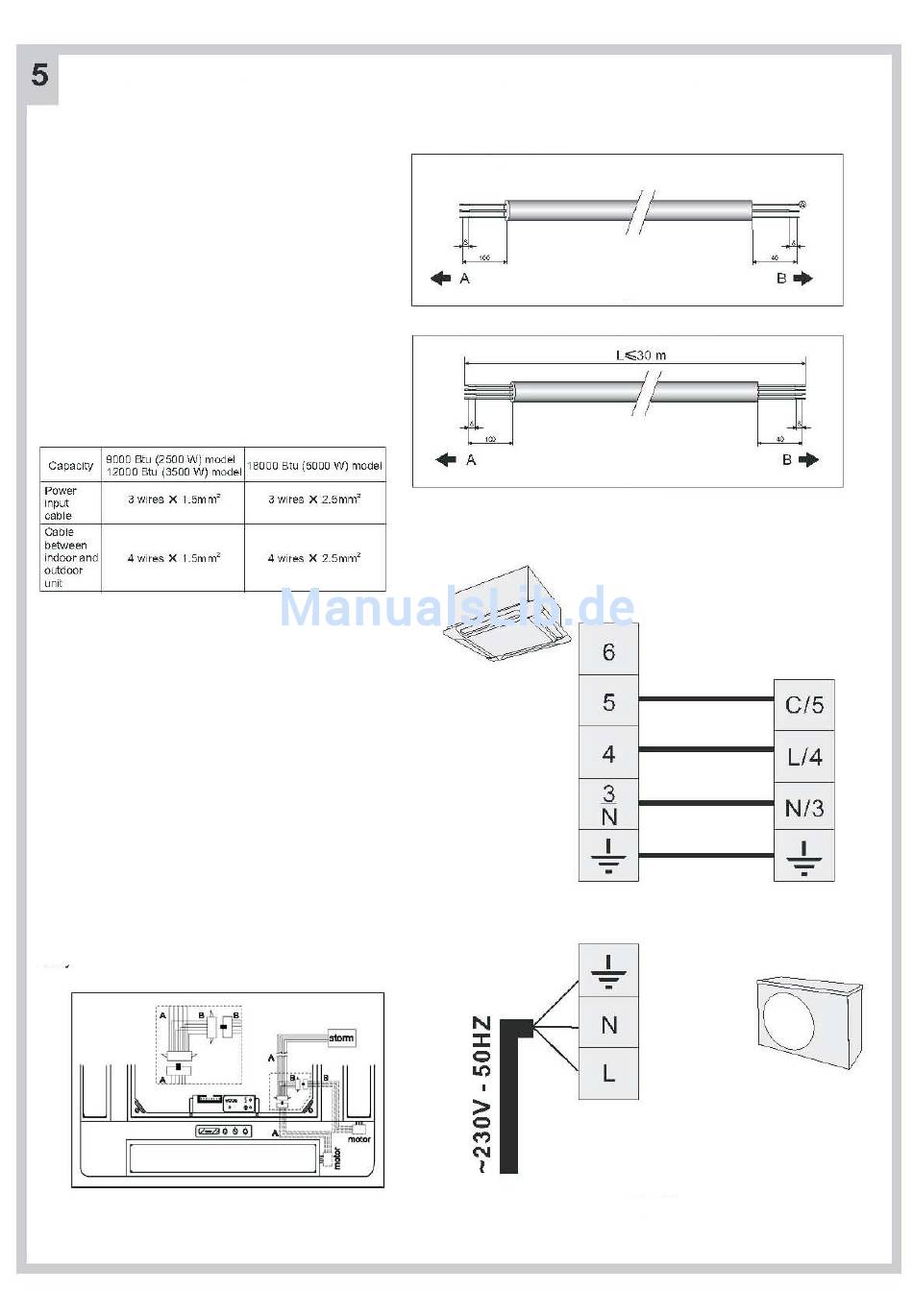

Abb.16 A. AUSSENTEIL
Abb.15a
Abb.15b
B. INNENTEIL
Abb.16
