Beispiel:
Sie möchten an einem 10 kV Netz über Spannungswandler 10000 V / 100 V messen.
Geben Sie dazu ein:
1. U-WANDLERMESSUNG?:
2. U PRIMÄR: 10000V
3. U SEKUNDÄR: 100V

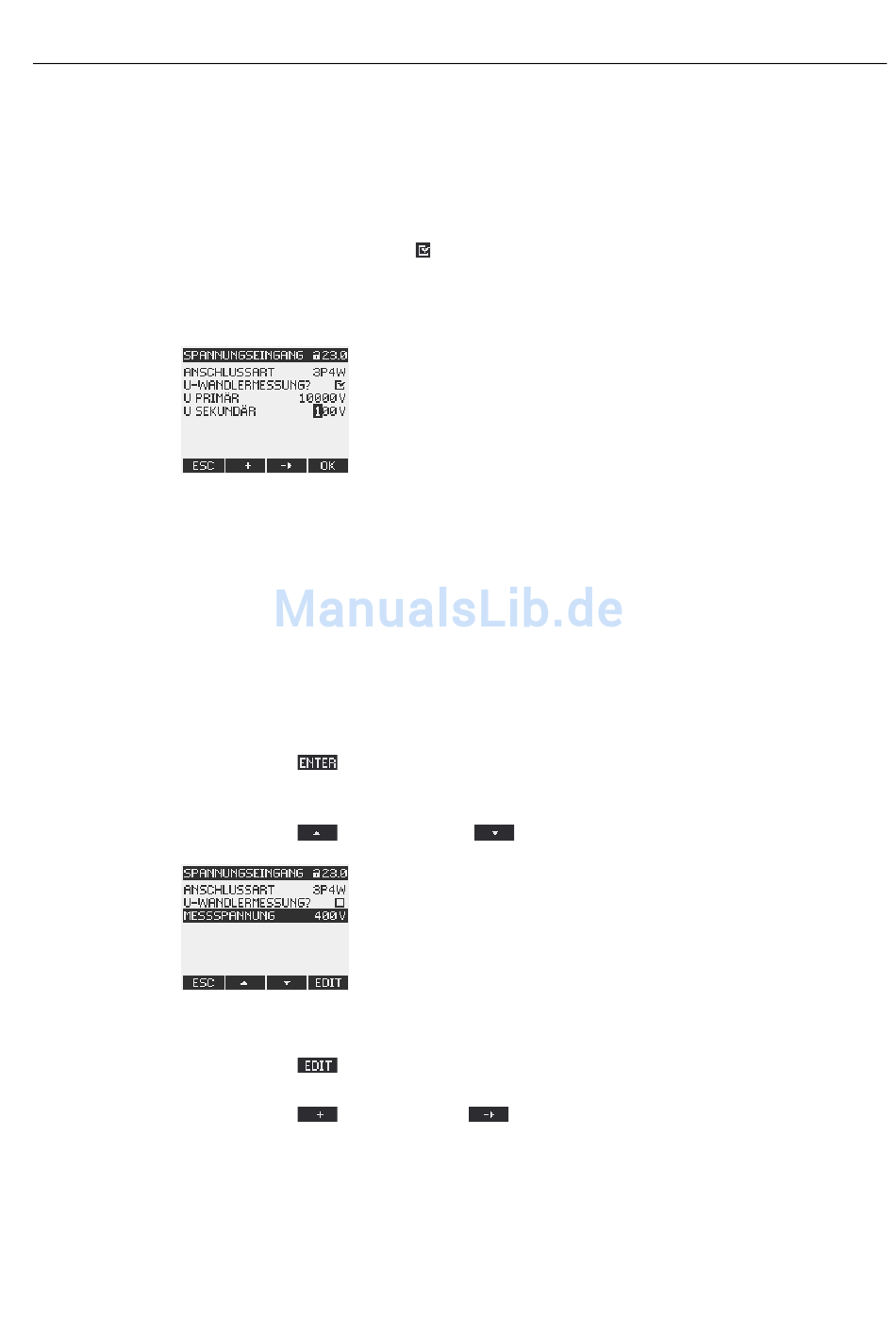

Bild 7-7
7.5.1.4

Messspannung einstellen

Im Lieferzustand ist die Messbezugsspannung auf 400 V eingestellt. Bei der
Erstinbetriebnahme sind die folgenden Schritte durchzuführen, wenn die anliegende
Messspannung davon abweicht.
Vorgehensweise
1. Rufen Sie im Menü "EINSTELLUNGEN" den Menüeintrag "GRUNDPARAMETER" auf.
2. Öffnen Sie im Menü "GRUNDPARAMETER" den Eintrag "SPANNUNGSEINGANG":
3. Gehen Sie zur Geräteeinstellung "MESSSPANNUNG":
Bild 7-8
4. Öffnen Sie den Bearbeitungsmodus der Geräteeinstellung "MESSSPANNUNG":
5. Stellen Sie den gewünschten Wert ein:
SENTRON PAC3200
Gerätehandbuch, 02/2008, A5E01168664A-04
Geräteeinstellung "SPANNUNGSEINGANG"
Taste <F4>
Das Display zeigt die aktuell gültigen Einstellungen an.
Taste <F2> oder Taste <F3>
Geräteeinstellung "MESSSPANNUNG"
Taste <F4>
Taste <F2> und Taste <F3>
Ein
In Betrieb nehmen
7.5 GRUNDPARAMETER
101
