Tixi Alarm Modem
Die Belegung der Ports können Sie über Jumper(1) auf der Erweiterungskarte einstellen. Lösen
Sie dazu die vier oberen Schrauben am Gerätegehäuse und nehmen Sie die obere Deckelschale
ab.

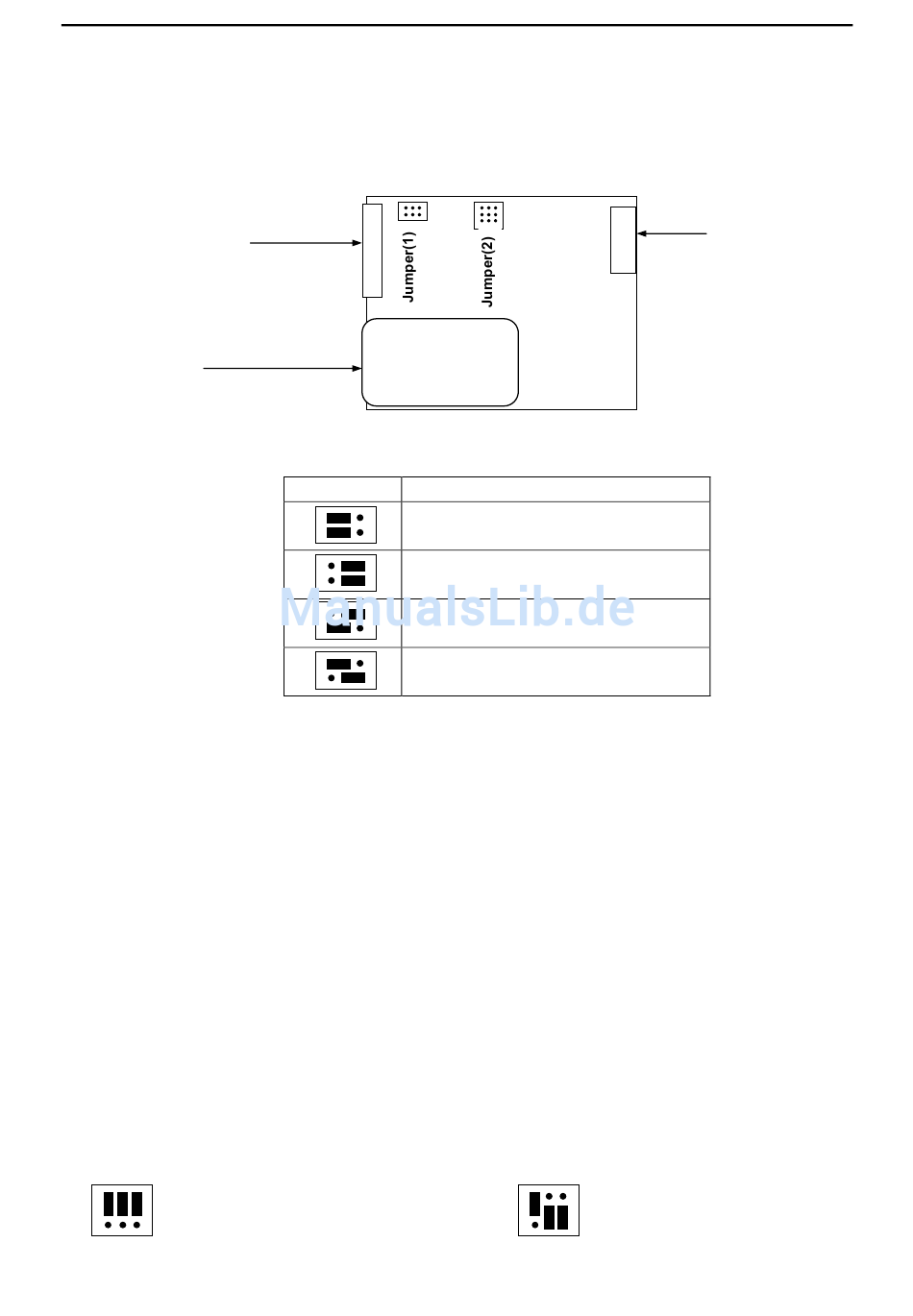

Sie sehen nun die Erweiterungskarte, die in der folgenden Skizze grob dargestellt ist:
I/O-Steckverbinder
GSM-Modul
Die Belegung der Jumper(1) entnehmen Sie der folgenden Tabelle:
Damit diese Belegung wirksam wird, müssen Sie die Ports noch durch ein spezielles Kommando
aktivieren. Drücken Sie dazu in TILA die Tastenkombination STRG+ALT+X, um eine Kommando-
zeile zu öffnen.
Geben Sie darin dieses Kommando ein:
[<Set _="Process/C0/D/Px" value="y"/>]
Das x gibt dabei die Nummer des betreffenden Port an (0 oder 1), während y die Verwendung als
Eingang (y = 0) oder Ausgang (y = 1) festlegt. Geben Sie den Befehl für jeden der beiden Ports
ein.
5.8.6. Belegung der RS232- oder RS422/485-Schnittstelle
An der Vorderseite des Tixi Alarm Modem finden Sie
~ für RS232 einen 9pol. Steckverbinder (für Schraubklemme) sowie einen 9pol. D-Sub Stecker
~ für RS422/485 eine 6pol. Steckverbinder (für Schraubklemme)
Welche der beiden Schnittstellen aktiv ist, legen Sie über die Jumper(2) im Gerät fest, deren Lage
sie aus obiger Skizze ersehen. Die Belegung ist folgende:
RS232-Schnittstelle aktiv
Seite 32
Jumper(1)
Port-Belegung
Port1: Input #0,
Port2: Input #1
Port1: Output #0
Port2: Output #1
Port1: Output #0
Port2: Input #1
Port1: Input #0
Port2: Output #1
RS232-Stecker
RS422/485-Schnittstelle aktiv
