Tixi Alarm Modem

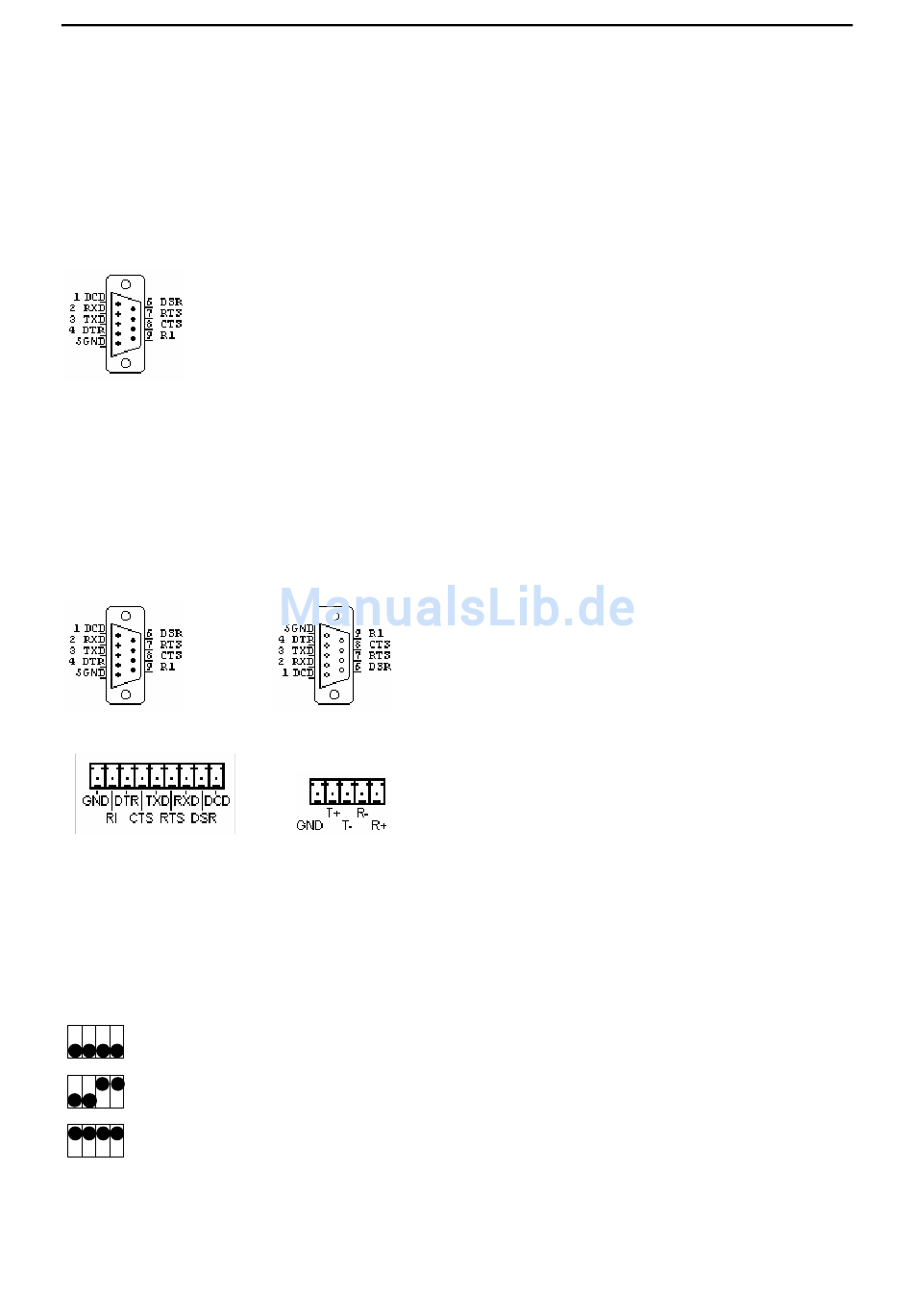

5.3. Anschluß der seriellen Verbindung zum PC
Das Tixi Alarm Modem wird über die mit RS 232 (1) beschriftete 9polige weibliche RS 232 D-Sub-
Buchse (Programmierschnittstelle) mit dem PC verbunden. Ein passendes Modemkabel (1:1 Stan-
dardbelegung) liegt bei. Diese Programmierschnittstelle kann nach der Parametrierung auch zum
Anschluß einer Steuerung per Nullmodem-Kabel verwendet werden. Verwenden Sie den Blauen
Adapter zusammen mit dem RS 232-Modemkabel, um ein siolches Nullmodem-Kabel zu erhalten.
Der Blaue Adapter liegt einigen Produkten bei (siehe Lieferumfang). Die Beschaltung entnehmen
Sie bitte der Abbildung in Kapitel 5.10 auf Seite 33.
RS 232 (1) Buchse
5.4. Anschluß der seriellen Verbindung zur Steuerung
Die Verbindung zur Steuerung kann über alle am Tixi Alarm Modem vorhandenen Schnittstellen
erfolgen:
1. 9polige RS 232 (1) Sub-D weiblich (Null-Modem-Adapter erforderlich, siehe Kapitel 5.3)
2. 9polige RS 232 (2) Sub-D männlich (optionale Erweiterungskarte)
3. 9poliger RS 232 (2) Schraub-Steckkontakt (optionale Erweiterungskarte)
4. RS 485/422 Bus Schraub-Steckkontakt (optionale Erweiterungskarte)
1. RS 232 (1) weiblich
3. RS 232 (2) (optional)
Schraub-Steckkontakt
5.5. DIP-Schalter an der Gehäusefront
Über die DIP-Schalter an der Gehäusefront (nur für Tixi Alarm Modems mit I/O-Ports) kann die Be-
legung des 5poligen RS 485/422 Steckkontakts festgelegt werden:
Alle Schalter auf AUS: Der RS422 Bus ist aktiv.
Schalter 1 und 2 AUS, 3 und 4 EIN: Der RS485 Bus ist aktiv. Das Tixi Alarm Modem ist
kein Terminator.
Alle Schalter auf EIN: Der RS485 Bus ist aktiv. Das Tixi Alarm Modem ist ein Terminator.
Seite 29
2. RS 232 (2) männlich (optional)
4. RS 485/422 (optional)
Schraub-Steckkontakt
