Tixi Alarm Modem

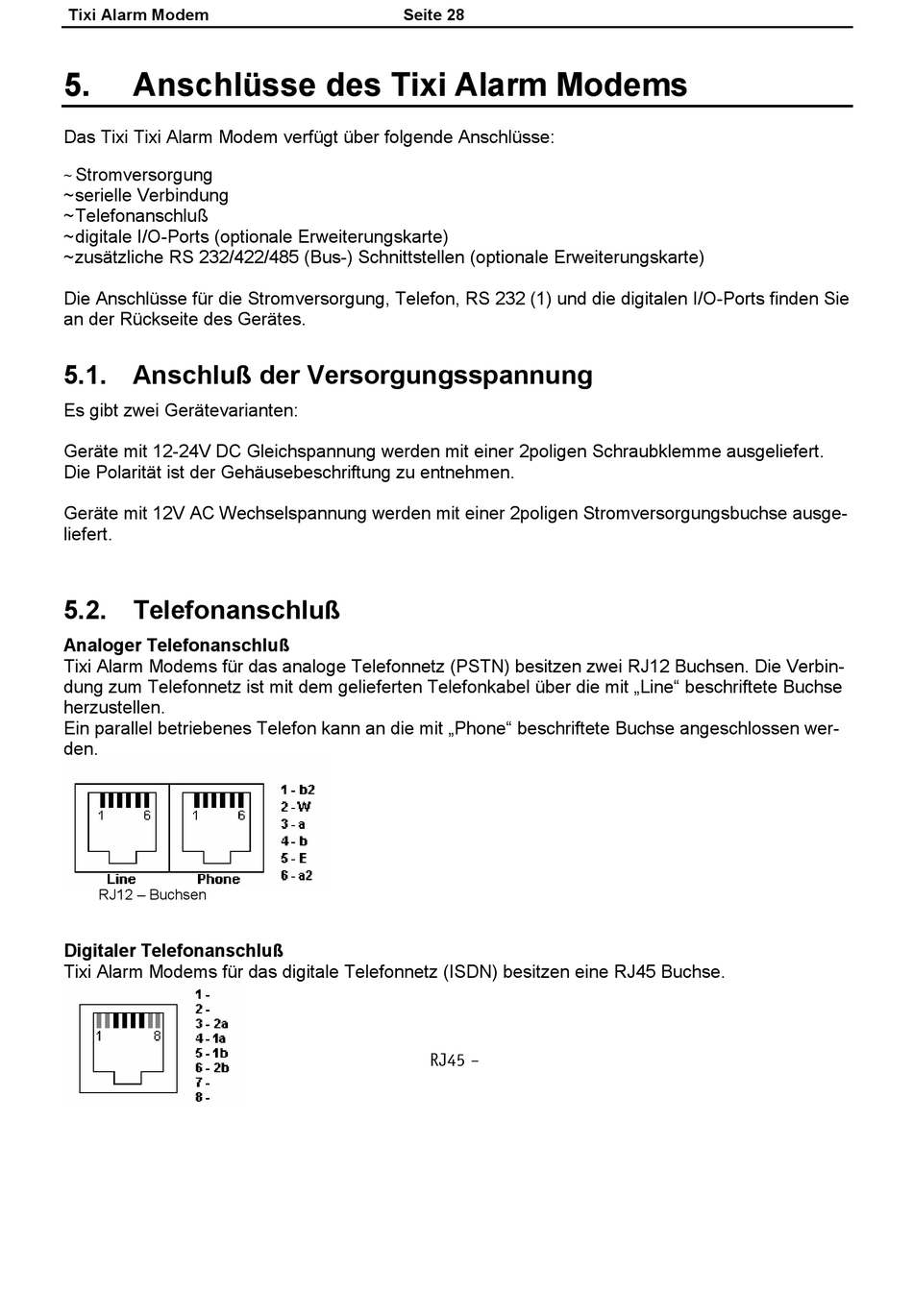

Seite 28
5.
Anschlüsse des Tixi Alarm Modems
Das Tixi Tixi Alarm Modem verfügt über folgende Anschlüsse:
Stromversorgung
~
~ serielle Verbindung
~ Telefonanschluß
~ digitale I/O-Ports (optionale Erweiterungskarte)
~ zusätzliche RS 232/422/485 (Bus-) Schnittstellen (optionale Erweiterungskarte)
Die Anschlüsse für die Stromversorgung, Telefon, RS 232 (1) und die digitalen I/O-Ports finden Sie
an der Rückseite des Gerätes.
5.1. Anschluß der Versorgungsspannung
Es gibt zwei Gerätevarianten:
Geräte mit 12-24V DC Gleichspannung werden mit einer 2poligen Schraubklemme ausgeliefert.
Die Polarität ist der Gehäusebeschriftung zu entnehmen.
Geräte mit 12V AC Wechselspannung werden mit einer 2poligen Stromversorgungsbuchse ausge-
liefert.
5.2. Telefonanschluß
Analoger Telefonanschluß
Tixi Alarm Modems für das analoge Telefonnetz (PSTN) besitzen zwei RJ12 Buchsen. Die Verbin-
dung zum Telefonnetz ist mit dem gelieferten Telefonkabel über die mit „Line" beschriftete Buchse
herzustellen.
Ein parallel betriebenes Telefon kann an die mit „Phone" beschriftete Buchse angeschlossen wer-
den.
RJ12 – Buchsen
Digitaler Telefonanschluß
Tixi Alarm Modems für das digitale Telefonnetz (ISDN) besitzen eine RJ45 Buchse.
