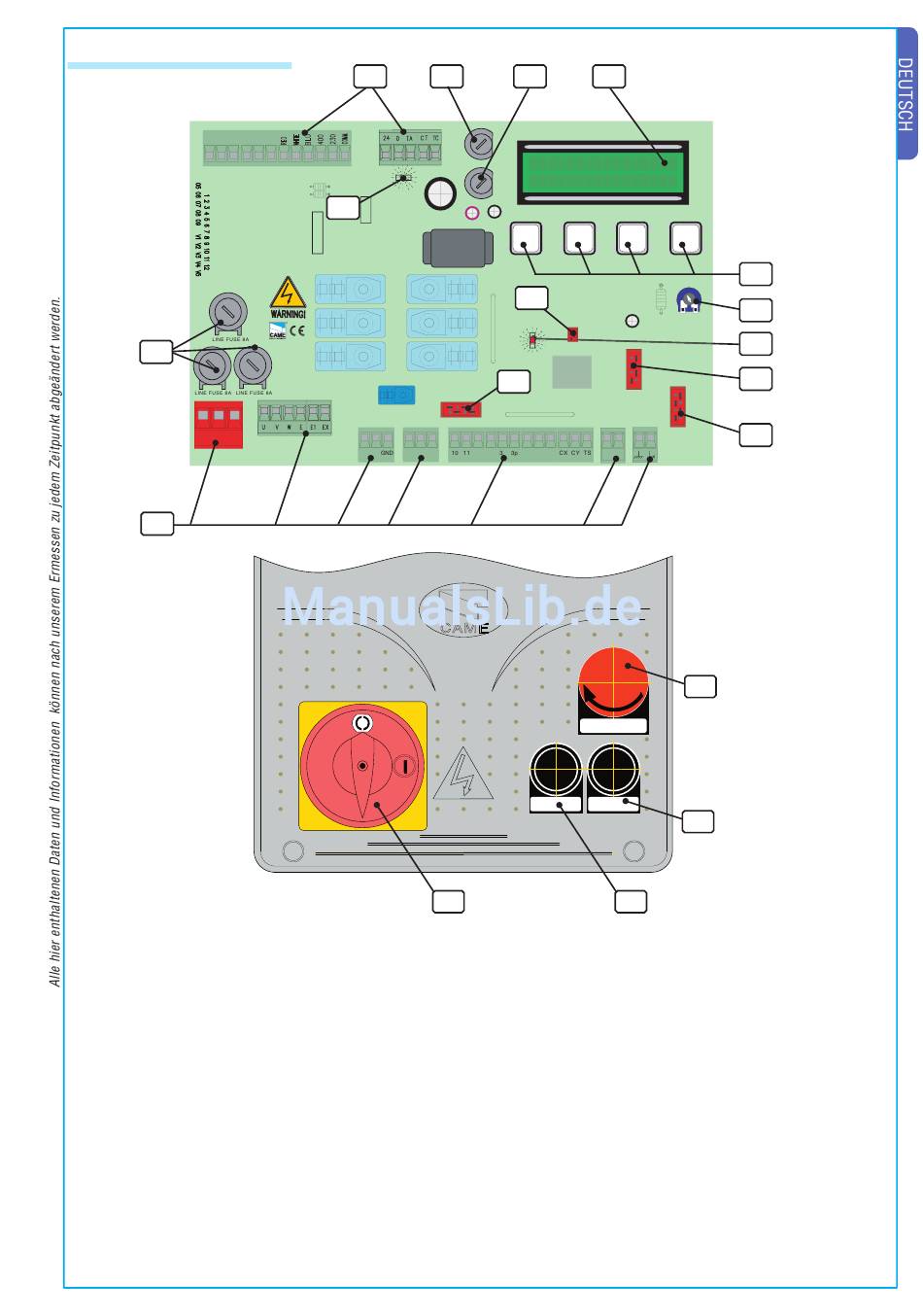

4.3 Hauptbauteile
R R
S S
T T
U U
4
R
S
T
10
1-Display
2-Sicherung Zubehör 1A
3-Sicherung Steuerungseinheit 1A
4-Leitungssicherungen 8A
5-Steckverbinder für Karte R700
6-Steckverbinder für Karte AF
7-Steckverbinder Karte RSE zur Signaldecodierung für die Verständigung mit dem PC (für Mehrfachkontrolle bis zu max. 16 Einheiten).
8-Anzeigeled Speisung
9-Anzeigeled – Fehlermitteilung "Sicherheitskontakte offen"
10-Anschlussklemmenbrett
11-Anschlussklemmenbrett für Transformator
12-Programmiertasten
13-Trimmer für Display-Kontrasteinstellung
14-Drucktaste STOPP
15-Drucktaste SCHLIESSUNG
16-Drucktaste ÖFFNUNG
17-Sicherheitssperre
18-Steckverbinder für memory roll – Karte (Backupvorrichtung für Anlagen- und Benutzerdaten)
