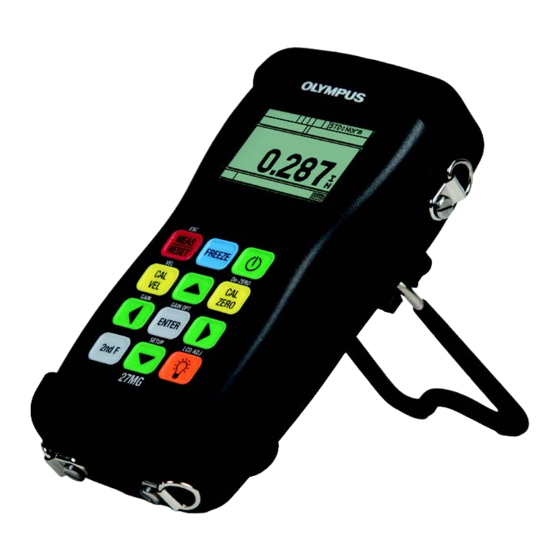

Ultraschalldickenmesser 27MG
Kurzanleitung
Bestimmungszweck
Das 27MG ist zum Messen der Dicke von Werkstoffen in Industrie und Handel bestimmt. Das 27MG
nicht für einen anderen als diesen Zweck einsetzen.
Handbuch
Lesen Sie vor dem Einsatz das Ultraschalldickenmesser 27 MG — Benutzerhandbuch gründlich durch und
setzen Sie das Produkt den Anweisungen entsprechend ein. Das Benutzerhandbuch enthält wichtige
Informationen über den richtigen und sicheren Einsatz dieses Olympus-Produkts. Das Benutzhand-
buch des 27MG ist auf der Dokumentations-CD zu finden, mit dem das 27MG geliefert wird und es
kann auf der Webseite www.olympus-ims.com heruntergeladen werden. Bewahren Sie die Dokumen-
tations-CD an einem sicheren und leicht zugänglichen Ort auf.
Sicherheitshinweise
Zeigt eine akut gefährliche Situation an und macht auf ein Verfahren aufmerksam, das, unsachgemäß
ausgeführt oder nicht beachtet, Tod oder schwere Körperverletzungen zur Folge haben kann.
Zeigt eine möglicherweise gefährliche Situation an und macht auf ein Verfahren aufmerksam, das, un-
sachgemäß ausgeführt oder nicht beachtet, Tod oder schwere Körperverletzungen zur Folge haben
kann.
Zeigt eine möglicherweise gefährliche Situation an, und macht auf ein Verfahren aufmerksam, das,
unsachgemäß ausgeführt oder nicht beachtet, leichte oder mäßige Körperverletzungen, Materialscha-
den, insbesondere am Produkt, die Zerstörung eines Teils oder des gesamten Produkts oder Datenver-
lust zur Folge haben kann.
27MG — Kurzanleitung
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Olympus 27MG
Inhaltszusammenfassung für Olympus 27MG
- Seite 1 Sie das Produkt den Anweisungen entsprechend ein. Das Benutzerhandbuch enthält wichtige Informationen über den richtigen und sicheren Einsatz dieses Olympus-Produkts. Das Benutzhand- buch des 27MG ist auf der Dokumentations-CD zu finden, mit dem das 27MG geliefert wird und es kann auf der Webseite www.olympus-ims.com heruntergeladen werden. Bewahren Sie die Dokumen- tations-CD an einem sicheren und leicht zugänglichen Ort auf.
- Seite 2 Anschlüsse Messkopf USB-Anschluss (nur für Software -Upgrade) Sender-Empfänger- messkopfbuchse 2 USB-Übertragungs- (T/R 2) anschluss (nur für Software Sender-Empfänger- -Upgrade) messkopfbuchse 1 (T/R 1) 27MG — Kurzanleitung...
-
Seite 3: So Werden Die Batterien Ausgewechselt
12. Drücken Sie auf die Taste [ENTER]. Das 27MG kann auch mit drei aufladbaren Nickelmetallhydridbatterien (AA) betrieben werden. Das 27MG lädt die NiMH-Akkus jedoch nicht auf. Sie müssen mit einem handelsüblichen externen Lade- gerät (nicht inbegriffen) aufgeladen werden. So wird ein D79X Sender-Empfängermesskopf eingerichtet Stecken Sie den Messkopfstecker in die Messkopfbuchsen oben am Gerät ein. -
Seite 4: So Wird Das Gerät Justiert
Justierkörpers zu messen. So wird das Gerät justiert Das 27MG muss justiert werden, um die Genauigkeit der Messung mittels des Messkopfs an einem Werkstoffs zu garantieren. Dies wird mit der Schallgeschwindigkeits- und Nullpunktjustierung, mit- tels zwei bekannter Dicken eines Justierkörpers (wie der unten abgebildete, 5-stufige Justierkörper) aus dem gleichen Werkstoff wie das Prüfteil erreicht. -
Seite 5: Funktionen Der Tasten
Funktionen der Tasten Das 27MG wird mit einem englischen oder internationalen Tastenfeld geliefert. Die Funktionen der beiden Tastenfelder sind identisch, nur stehen auf dem internationalen Tastenfeld auf vielen Tasten anstelle des Tastennames Symbole. Im Benutzerhandbuch des 27MG wird das englische Tastenfeld be- schrieben und die Aufschrift der Taste wird in Fettdruck und in eckigen Klammern abgebildet (z. -
Seite 6: Hardwarekomponenten Des Geräts
• Akkus keinesfalls Feuchtigkeit oder Regen aussetzen, da dies einen elektrischen Schlag verursa- chen kann. • Beim Lagern des 27MG keine Akkus im Gerät lassen. Geräteentsorgung Stellen Sie vor der Entsorgung dieses Geräts sicher, dass das 27MG den örtlichen Gesetzen und Be- stimmungen gemäß entsorgt wird. 27MG — Kurzanleitung... -
Seite 7: Warnhinweise Bezüglich Der Elektrizität
• Innenleiter nicht mit der Hand berühren, da dies Fehlfunktionen oder einen elektrischen Schlag verursachen kann. • Das Einführen von fremden Metallteilen durch die Buchsen oder andere Geräteöffnungen ver- hindern, da dies Fehlfunktionen oder einen elektrischen Schlag verursachen kann. 27MG — Kurzanleitung... - Seite 8 Olympus NDT, 48 Woerd Avenue, Waltham, Massachusetts 02453, USA www.olympus-ims.com Printed in the United States of America • Copyright © 2014 by Olympus. Alle Rechte vorbehalten. Alle Markennamen sind Warenzeichen oder eingeschriebene Warenzeichen ihres jeweiligen Eigentümers oder von Dritten. *U8778662*...
