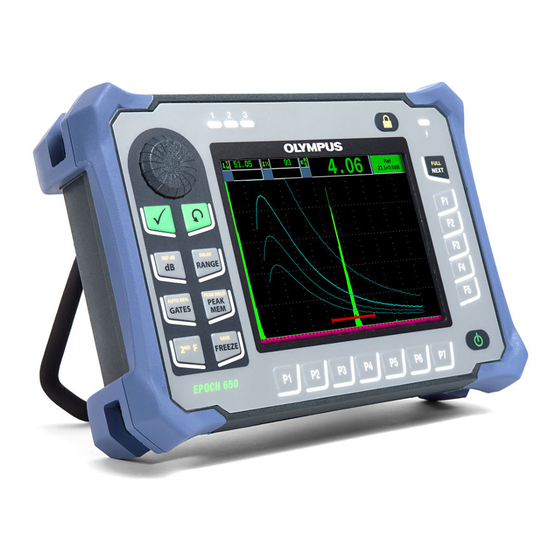

Ultraschallprüfgerät EPOCH 650
Kurzanleitung
Bestimmungszweck
Das EPOCH 650 ist ein Ultraschallprüfgerät zur Zerstörungsfreien Prüfung von Werkstoffen für
Industrie und Handel. Das EPOCH 650 nicht für einen anderen Zweck einsetzen.
Benutzerhandbuch
Lesen Sie vor dem Einsatz das Benutzerhandbuch EPOCH 650 Ultrasonic Flaw Detector User's Manual
aufmerksam durch und setzen Sie das Produkt gemäß den Anweisungen ein. Das Benutzerhandbuch
enthält wichtige Informationen über den richtigen und gefahrlosen Einsatz dieses Olympus-Produkts.
Bewahren Sie das Benutzerhandbuch an einem sicheren und leicht zugänglichen Ort auf.
Warnzeichen
GEFAHR
Zeigt eine akut gefährliche Situation an und macht auf ein Verfahren aufmerksam, das, unsachgemäß
ausgeführt oder nicht beachtet, Tod oder schwere Körperverletzungen zur Folge hat.
VORSICHT
Zeigt eine möglicherweise gefährliche Situation an und macht auf ein Verfahren aufmerksam, das,
unsachgemäß ausgeführt oder nicht beachtet, Tod oder schwere Körperverletzungen zur Folge haben
kann.
ACHTUNG
Zeigt eine möglicherweise gefährliche Situation an, und macht auf ein Verfahren aufmerksam, das,
unsachgemäß ausgeführt oder nicht beachtet, leichte oder mäßige Körperverletzungen,
Materialschaden, insbesondere am Produkt, die Zerstörung eines Teils oder des gesamten Produkts
oder Datenverlust zur Folge haben kann.
EPOCH 650 — Kurzanleitung
1
Werbung
Verwandte Anleitungen für Olympus EPOCH 650
Inhaltszusammenfassung für Olympus EPOCH 650
- Seite 1 Industrie und Handel. Das EPOCH 650 nicht für einen anderen Zweck einsetzen. Benutzerhandbuch Lesen Sie vor dem Einsatz das Benutzerhandbuch EPOCH 650 Ultrasonic Flaw Detector User’s Manual aufmerksam durch und setzen Sie das Produkt gemäß den Anweisungen ein. Das Benutzerhandbuch enthält wichtige Informationen über den richtigen und gefahrlosen Einsatz dieses Olympus-Produkts.
- Seite 2 Lieferumfang Das EPOCH 650 wird standardmäßig mit folgendem Zubehör geliefert: Transportkoffer (Teilenummer: 600-TC [U8780294]) Netzteil/Ladegerät (Teilenummer: EP-MCA-X), wobei X das Netzkabelmodell angibt. Netzkabel herausnehmbare microSD-Speicherkarte 2 GB und Adapter (Teilenummer: MICROSD-ADP-2GB [U8779307]) EPOCH 650 Ultraschallprüfgerät Kurzanleitung (Teilenummer: DMTA-10056-01DE [Q7780009]) EPOCH 650 User’s Manual (Teilenummer: EP650-MANUAL-CD [Q7780010]) auf CD-ROM USB-Kabel (Teilenummer: EPLTC-C-USB-A-6 [U8840031]) (USB-Kabel ist nicht abgebildet.)
- Seite 3 USB-Anschluss Netzteil/Ladegerät Ein Netzteil/Ladegerät wird mit jedem EPOCH 650 mitgeliefert. Dieses Netzteil/Ladegerät versorgt das EPOCH 650 mit Strom, mit oder ohne Akku. Es lädt auch einen im Gerät befindlichen aufladbaren Lithium-Ionen-Akku auf, sofern das Gerät angeschlossen ist. ACHTUNG Falls ein nicht zugelassenes Stromkabel zur Stromversorgung oder zum Aufladen des Akkus einge- setzt wird, kann Olympus die elektrische Sicherheit des Gerätes nicht gewährleisten.
- Seite 4 So wird der Akku ersetzt Schalten Sie das EPOCH 650 aus und trennen Sie den Stromanschluss. Klappen Sie den Ständer auf der Rückseite des EPOCH 650 völlig ein. Lösen Sie die zwei Rändelschrauben, die den Akkufachdeckel verschließen und entfernen Sie den Akkufachdeckel.
- Seite 5 HINWEIS Zum Entnehmen der microSD-Karte drücken Sie diese vorsichtig in den Steckplatz und lassen Sie sie los. Durch eine Sprungfeder wird die Karte ausgeworfen und kann dem EPOCH 650 entnommen werden. Tastenfeld und Direktzugriffstasten Das EPOCH 650 steht mit einem Drehknopf oder Tastenfeld zur Verfügung. Beide Versionen können mit einem englischen oder internationalen Tastenfeld geliefert werden.
- Seite 6 Englisch International Drehknopf Bestätigungs- und Löschtaste Direktzugriffs- tasten Weiter- und Vollbildschirmtaste Chinesisch Japanisch Drehknopf Bestätigungs- und Löschtaste Direktzugriffs- tasten Weiter- und Vollbildschirmtaste EPOCH 650 — Kurzanleitung...
- Seite 7 Englisch International Pfeiltasten Bestätigungs- und Löschtaste Direktzugriffstasten Direktzugriffstasten Weiter- und Vollbildschirmtaste Chinesisch Japanisch Pfeiltasten Bestätigungs- und Löschtaste Direktzugriffstasten Direktzugriffstasten Weiter- und Vollbildschirmtaste Benutzeroberfläche der Software Funktionstasten Parametertasten EPOCH 650 — Kurzanleitung...
- Seite 8 ID-Nummer der Menügruppe Parameter Menügruppen Mit dem EPOCH 650 stehen fünf Menügruppen zur Verfügung. Jede Menügruppe ist durch eine Nummer gekennzeichnet (1/5, 2/5, 3/5, 4/5 und 5/5). Um durch die Menügruppen zu schalten, drücken Sie die Weiter- und Vollbildschirmtaste. Weiter- und Vollbildschirmtaste EPOCH 650 —...
- Seite 9 Kennzeichnungen Das EPOCH 650 zeigt für die aktivierten Funktionen in einem schmalen vertikalen Balken rechts und oben auf dem Bildschirm Kennzeichnungen an. Kenn- Kenn- Beschreibung Beschreibung zeichnung zeichnung Längeneinheit in Inch Calibrierung ist aktiviert. Längeneinheit in Millimeter Korrektur gekrümmter Oberflächen (Curved Surface Correction) ist aktiviert.
-
Seite 10: Vorsichtsmaßnahmen Bezüglich Der Akkus
Akkus keinesfalls Feuchtigkeit oder Regen aussetzen, da dies einen elektrischen Schlag verur- sachen kann. • Laden Sie die Akkus nur im EPOCH 650 oder mit einem von Olympus zugelassenen externen Ladegerät auf. • Setzen Sie nur von Olympus gelieferte Akkus ein. - Seite 12 Olympus Scientific Solutions Americas, 48 Woerd Avenue, Waltham, Massachusetts 02453, USA www.olympus-ims.com Printed in the United States of America • Copyright © 2015 by Olympus. Alle Rechte vorbehalten. Das microSD-Logo ist ein Warenzeichen von SD-3C, LLC. Alle Firmen- und Warennamen sind Warenzeichen oder eingetragene Warenzeichen des jeweiligen Eigentümers oder eines Dritten.
