Olympus FOCUS PX Kurzanleitung

Vorschau ausblenden

Inhaltsverzeichnis

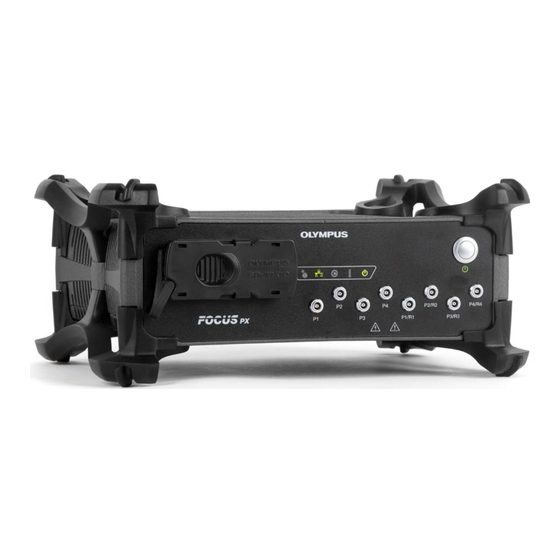

FOCUS PX
Kurzanleitung
Anwendungsbereich
Das Prüfgerät FOCUS PX zur Erfassung von Phased-Array- und konventionellen Ultraschalldaten ist
zur zerstörungsfreien Prüfung von Werkstoffen in Industrie und Handel bestimmt. Das FOCUS PX
nicht für fremde Zwecke einsetzen.
Benutzerhandbuch
Lesen Sie vor Einsatz des Geräts das Benutzerhandbuch Prüfgerät FOCUS PX zur Erfassung von Phased-
Array- und konventionellen Ultraschalldaten aufmerksam durch und setzen Sie das Produkt gemäß den
Anweisungen ein. Das Benutzerhandbuch enthält wichtige Informationen über den richtigen und
sicheren Einsatz dieses Olympus-Produkts. Bewahren Sie das Benutzerhandbuch an einem sicheren
und leicht zugänglichen Ort auf.
Warnhinweise
GEFAHR
Zeigt eine akut gefährliche Situation an und macht auf ein Verfahren aufmerksam, das, unsachgemäß
ausgeführt oder nicht beachtet, Tod oder schwere Körperverletzungen zur Folge hat.
WARNUNG
Zeigt eine möglicherweise gefährliche Situation an und macht auf ein Verfahren aufmerksam, das,
unsachgemäß ausgeführt oder nicht beachtet, Tod oder schwere Körperverletzungen zur Folge haben
kann.
VORSICHT
Zeigt eine möglicherweise gefährliche Situation an, und macht auf ein Verfahren aufmerksam, das,
unsachgemäß ausgeführt oder nicht beachtet, leichte oder mäßige Körperverletzungen, Materialscha-
den, insbesondere am Produkt, die Zerstörung eines Teils oder des gesamten Produkts oder Datenver-
lust zur Folge haben kann.
FOCUS PX — Kurzanleitung
1
Inhaltsverzeichnis
