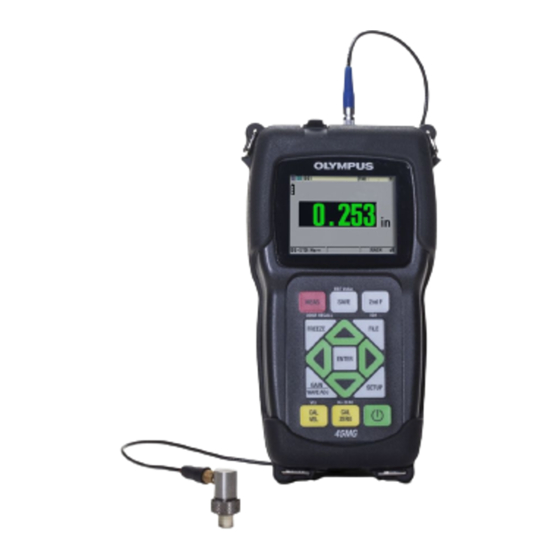

Olympus 45MG Kurzanleitung

Ultraschall-dickenmessgerät
Vorschau ausblenden Andere Handbücher für 45MG:
1
2
3
4
5
6
7
8

Quicklinks

Diese Anleitung herunterladen
45MG
Kurzanleitung
Bestimmungszweck
Das 45MG ist zum Messen der Dicke von Werkstoffen in Industrie und Handel bestimmt. Das 45MG
nicht für einen anderen Zweck einsetzen.
Handbuch
Lesen Sie vor dem Einsatz das 45MG Benutzerhandbuch (Teilenummer DMTA-10022-01DE), und setzen
Sie das Gerät den Anweisungen entsprechend ein. Das Benutzerhandbuch enthält wichtige Informati-
onen über den richtigen und gefahrlosen Einsatz dieses Olympus-Produkts. Sie finden das Handbuch
für das 45MG auf der Dokumentations-CD (Teilenummer 45MG-MAN-CD [U8147024]), die zum Lie-
ferumfang des 45MG gehört. Sie kann auch von der Website www.olympus-ims.com heruntergeladen
werden. Bewahren Sie die Dokumentations-CD an einem sicheren und leicht zugänglichen Ort auf.
Sicherheitshinweise
Zeigt eine akut gefährliche Situation an und macht auf ein Verfahren aufmerksam, das – unsachgemäß
ausgeführt oder nicht beachtet – Tod oder schwere Körperverletzungen zur Folge haben kann.
Zeigt eine möglicherweise gefährliche Situation an und macht auf ein Verfahren aufmerksam, das –
unsachgemäß ausgeführt oder nicht beachtet – Tod oder schwere Körperverletzungen zur Folge haben
kann.
Zeigt eine möglicherweise gefährliche Situation an und macht auf ein Verfahren aufmerksam, das –
unsachgemäß ausgeführt oder nicht beachtet – leichte oder mäßige Körperverletzungen, Materialscha-
den, insbesondere am Produkt, die Zerstörung eines Teils oder des gesamten Produkts bzw. Datenver-
lust zur Folge haben kann.
45MG — Kurzeinführung
1
loading

Verwandte Anleitungen für Olympus 45MG

Inhaltszusammenfassung für Olympus 45MG

  • Seite 1 45MG Kurzanleitung Bestimmungszweck Das 45MG ist zum Messen der Dicke von Werkstoffen in Industrie und Handel bestimmt. Das 45MG nicht für einen anderen Zweck einsetzen. Handbuch Lesen Sie vor dem Einsatz das 45MG Benutzerhandbuch (Teilenummer DMTA-10022-01DE), und setzen Sie das Gerät den Anweisungen entsprechend ein. Das Benutzerhandbuch enthält wichtige Informati- onen über den richtigen und gefahrlosen Einsatz dieses Olympus-Produkts.
  • Seite 2 2 (T/R 2) Sender-Empfängermess- USB-Übertragungs- kopfbuchse 1 (T/R 1) anschluss Um einen elektrischen Schlag zu vermeiden, Sie den inneren Leiter der Buchsen T/R 1 und T/R 2 nicht berühren, da an ihm bis zu 200 V anliegen können. 45MG — Kurzeinführung...
  • Seite 3 Die Batterien dürfen nicht auseinander genommen, über 50 °C erhitzt oder verbrannt werden. So werden die Batterien ausgewechselt Vergewissern Sie sich, dass das 45MG nicht unter Strom steht. Ziehen Sie alle Kabel vom 45MG ab. Nehmen Sie gegebenenfalls den Gummischutz ab. Drehen Sie zum Entriegeln den Ver- schluss des Batteriefachs ½...
  • Seite 4 Wenn Sie drei Lithiumbatterien vom Typ AA einsetzen, wählen Sie Lithium. 13. Mit [ENTER] bestätigen. Das 45MG kann auch mit drei aufladbaren NiMH-Akkus vom Typ AA betrieben werden. Das 45MG lädt die NiMH-Batterien allerdings nicht auf, sie müssen mit einem Batterieladegerät aus dem Handel (nicht inbegriffen) aufgeladen werden.

  • Seite 5: Funktionen Der Tasten

    Tastenfelder sind identisch, nur findet man auf den Tasten des internationalen Tastenfelds Symbole statt Schrift. In Handbuch des 45MG wird das englische Tastenfeld beschrieben, die Auf- schrift der Taste wird in Fettdruck und in eckigen Klammern wiedergegeben (zum Beispiel [FILE]).
  • Seite 6 Messfenster (mit dem optionalen A-Bild) ID-Balken (mit optionalem letzter Messwert Datenspeicher) Symbol für MicroSD- Wechselspeicher Stromanzeige Parameter [WAVE ADJ] (Batterien, USB oder Netzstrom) Dicke Gleichrichtungssymbol Maßeinheit Echomarkierung Bereich Impulsverschiebung Zoomsymbol Modus (MIN/MAX) Einfriersymbol und Wert Verstärkungspegel Modus und Alarmanzeige Anzeigegeschwindigkeit 45MG — Kurzeinführung...

  • Seite 7: Hardware-Komponenten Des Geräts

    Hardware-Komponenten des Geräts Schutzklappe für USB-Anschluss Farbbildschirm Messkopfanschlüsse Gummischutz (Sonderzubehör) Ringe für Handschlaufe an allen vier Ecken des Gummischutzes (Son- derzubehör) Tastenfeld Ständer (Son- Ein-/Austaste derzubehör) 45MG — Kurzeinführung...
  • Seite 8 Olympus NDT, 48 Woerd Avenue, Waltham, Massachusetts 02453, USA www.olympus-ims.com Printed in the United Stated of America • © 2012 by Olympus. Alle Rechte vorbehalten. Alle Markennamen sind Warenzeichen oder eingeschriebene Warenzeichen ihres jeweiligen 50 % Eigentümers oder von Dritten.
