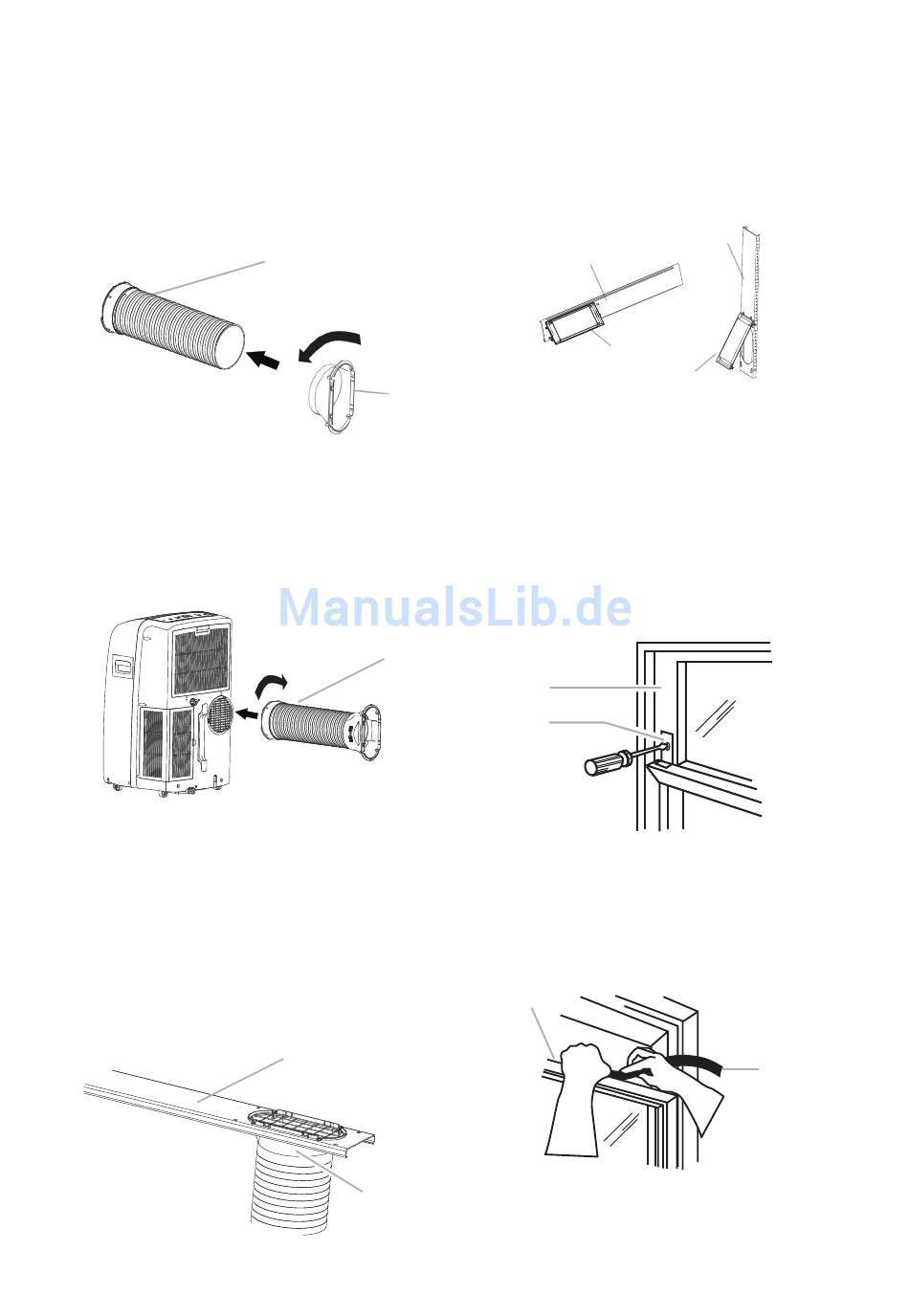

Whirlpool PACW9COL Gebrauchsanweisung Seite 17

Anbringen des Abluftschlauchs und des
Adapters
1. Rollen Sie das Klimagerät an den gewünschten
Standort.
Siehe hierzu "Standortvoraussetzungen".
2. Den Fensterabluftadapter am flexiblen
Abluftschlauch anbringen. Nach links drehen, bis
er fest einrastet.
A. Flexibler Abluftschlauch
B.Fensterabluftadapter
3. Setzen Sie die Blindkupplung in den Schlitz auf
der Rückseite des Klimagerätes ein.
4. Den Schlauch anbringen und in die Einbaulage
drehen.
A. Flexibler Abluftschlauch
Fensterinstallation
1. Ihr Fensterschieberkit eignet sich für die meisten
üblichen waagerechten und senkrechten
Fensterinstallationen. Rollen Sie das Klimagerät
an den gewünschten Standort. Siehe hierzu
"Standortvoraussetzungen".
2. Setzen Sie den Fensterabluftadapter in den
Schlitz auf dem Fensterschieberkit ein.
A.Fensterschieberkit
B.Fensterabluftadapter
A
2
1
B
A
2
1
A
B
Regenschutzinstallation
Den Regenschutz an den Löchern des äußeren
Schieberabschnitts anbringen. Dann den
Regenschutz verschieben, bis er einrastet.
Horizontale Installation
A
B
A.Äußerer Schieberabschnitt
B.Regenschutz
Komplette Installation
1. Setzen Sie die Scheibenhalterung auf die
Oberseite des unteren Fensters und an den
oberen Scheibenrahmen an.
2. Bohren Sie mit einem ¹/8-Zoll-Bohrer ein
Startloch durch die Öffnung in der Halterung.
3. Die Fensterhalterung an dem Scheibenrahmen
mit Holzschrauben (4 Stück) festschrauben .
A
B
A. Oberer Scheibenrahmen
B. Fensterhalterung
4. Die Schaumstoffdichtung hinter der Oberseite
des unteren Scheibenrahmens einsetzen und
gegen die Scheibe des oberen Fensters anlegen.
A
A. Oberseite des unteren Scheibenrahmens
B. Schaumstoffdichtung
17
Vertikale Installation
A
B
B
