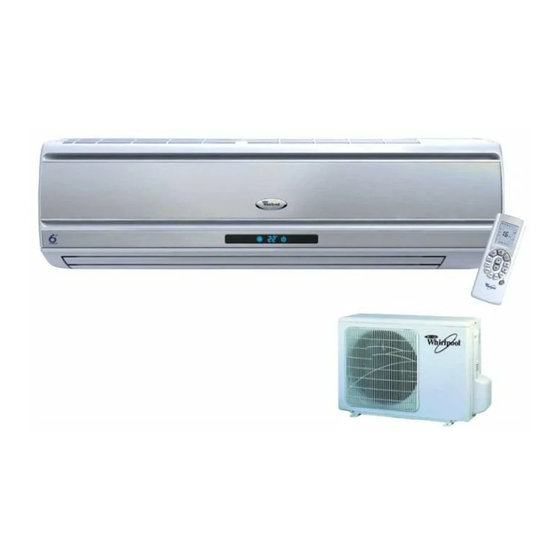

Whirlpool AMC 998 Gebrauchsanweisung

Einteilige klimageräte mit gas r410a / r410a inverter
Vorschau ausblenden

Werbung

32602005D.fm Page 4 Thursday, December 14, 2006 11:24 AM
GEBRAUCHSANWEISUNG FÜR
EINTEILIGE KLIMAGERÄTE MIT
GAS R410A / R410A INVERTER
SICHERHEITSHINWEISE ZUR BENUTZUNG
EIGENSCHAFTEN UND TECHNISCHE DATEN
(MODELLABHÄNGIG)
GEBRAUCHSANWEISUNG
BESCHREIBUNG DER BAUTEILE DES KLIMAGERÄTS
VERWENDUNG DER FERNBEDIENUNG
REINIGUNG UND WARTUNG
FEHLERSUCHE
INSTALLATIONSSERVICE - VORSICHTSMASSNAHMEN
BEI DER INSTALLATION
ANFORDERUNGEN AN DIE ELEKTRISCHE
SICHERHEIT
INSTALLATION - MASSZEICHNUNGEN
MONTAGE DES INNENGERÄTS
KONTROLLEN UND PRÜFLAUF NACH DER
INSTALLATION
ELEKTRISCHER HEIZGÜRTEL
Vielen Dank, dass Sie sich für ein Whirlpool-Klimagerät entschieden haben. Bewahren Sie diese
Bedienungsanleitung zur späteren Bezugnahme an einem sicheren Ort auf.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG Über Elektro- und
Elektronikaltgeräte (Waste Electrical und Electronic Equipment - WEEE) gekennzeichnet.
Durch eine ordnungsgemäße Entsorgung dieses Produkts tragen Sie zur Vermeidung möglicher negativer
Auswirkungen auf Umwelt und Gesundheit bei, die bei einer nicht angemessenen Entsorgung entstehen können.
Das Symbol
am Produkt bzw. in den Dokumenten im Lieferumfang des Produkts weist darauf hin, dass
dieses Gerät nicht als Haushaltsabfall behandelt werden darf. Stattdessen ist es an die zuständige
Sammelstelle für die Wiederverwertung elektrischer und elektronischer Geräte auszuhändigen.
Die Entsorgung muss im Einklang mit den einschlägigen örtlichen Entsorgungsvorschriften erfolgen.
Ausführlichere Informationen zur Behandlung, Rückgewinnung und Wiederverwertung dieses Produkts
fordern Sie bitte von Ihrer örtlichen Gemeindebehörde, Ihrer Müllabfuhr oder von dem Händler an, bei dem
Sie dieses Produkt erworben haben.
4

Werbung

loading

  Inhaltszusammenfassung für Whirlpool AMC 998

  • Seite 1 KONTROLLEN UND PRÜFLAUF NACH DER INSTALLATION ELEKTRISCHER HEIZGÜRTEL Vielen Dank, dass Sie sich für ein Whirlpool-Klimagerät entschieden haben. Bewahren Sie diese Bedienungsanleitung zur späteren Bezugnahme an einem sicheren Ort auf. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG Über Elektro- und Elektronikaltgeräte (Waste Electrical und Electronic Equipment - WEEE) gekennzeichnet.
  • Seite 2: Sicherheitshinweise Zur Benutzung

    • Versuchen Sie nicht, das Klimagerät selbst zu reparieren. Unsachgemäße Reparaturen können Stromschläge oder Brände verursachen, lassen Sie daher alle Reparaturen stets von Ihrem Whirlpool-Kundendienst ausführen. • Luftstrom und -richtung richtig einstellen. Wenn das Klimagerät in Betrieb ist, kann der Luftstrom durch Verstellen der oberen/unteren Belüftungsklappe mit der Fernbedienung oder dem Griff anders ausgerichtet werden.
  • Seite 3 32602005D.fm Page 6 Thursday, December 14, 2006 11:24 AM Warnung: • Die Stromkabel und Steuerleitungen nicht durchschneiden oder beschädigen. Beschädigte Stromkabel und Signalleitungen müssen von einer Fachkraft gegen Spezialteile ausgewechselt werden. • Andauernde Störungen weisen auf eine Beschädigung des Klimageräts hin und bedeuten eine potentielle Stromschlag- oder Brandgefahr.
  • Seite 4: Eigenschaften Und Technische Daten

    2. Wenn das Gerät nach einer Unterbrechung neu gestartet wird, nimmt es automatisch die vorher aktive Betriebsart auf. Das Außengerät läuft mit einer gewissen Verzögerung an. Bereich der Betriebstemperaturen: Bereich der Betriebstemperaturen AMC 996, AMC 998 Innentemp. Außentemp. DB/WB (°C) DB/WB (°C)
  • Seite 5 32602005D.fm Page 8 Thursday, December 14, 2006 11:24 AM GEBRAUCHSANWEISUNG Funktionsprinzip und Sonderfunktionen des Kühlbetriebs Funktionsprinzip: Das Klimagerät nimmt Wärme aus der Raumluft auf und leitet sie an das Außengerät, wodurch die Raumtemperatur gesenkt wird. Die Kühlleistung nimmt mit zunehmenden Außentemperaturen ab. Entfrosterfunktion: Auf der Oberfläche des Innengerät-Wärmetauschers kann sich eine Frostschicht bilden, wenn das Klimagerät auf die niedrigste...
  • Seite 6 32602005D.fm Page 9 Thursday, December 14, 2006 11:24 AM BESCHREIBUNG DER BAUTEILE DES KLIMAGERÄTS Innengerät AMC 996 mit INVERTER AMC 998 mit INVERTER Lufteinlass Luftauslass Fernbedienung 1. Netzstecker 2. Anschlusskastendeckel 3. Schlüsselschalter 4. Frontdeckel 5. Filter 6. Belüftungsklappe 7. Display 8.
  • Seite 7 32602005D.fm Page 10 Thursday, December 14, 2006 11:24 AM Innengerät AMC 994 Lufteinlass Luftauslass Fernbedienung 1. Schlüsselschalter 2. Frontdeckel 3. Filter 4. Belüftungsklappe 5. Empfangfenster 6. LED-Tafel 7. Wandleitung 8. Isolierband 9. Innengerät-/ Außengerät-Kabel Außengerät 10. Drainageleitung Lufteinlass Luftauslass Das Gerät kann äußerlich von dem abgebildeten Gerät abweichen.
  • Seite 8 32602005D.fm Page 11 Thursday, December 14, 2006 11:24 AM Innengerät AMC 990 Lufteinlass Luftauslass 1. Netzstecker 2. Schlüsselschalter 3. Frontdeckel 4. Belüftungsklappe 5. Filter 6. Fernbedienungsfenster 7. Anschlusskastendeckel 8. Wandleitung Außengerät 9. Klebeband 10. Innengerät & Außengerät- Lufteinlass Netzkabel 11. Drainageleitung Luftauslass...
  • Seite 9 32602005D.fm Page 12 Thursday, December 14, 2006 11:24 AM Innengerät AMC 991 AMC 992 AMC 993 Lufteinlass Luftauslass 1. Netzstecker 2. Schlüsselschalter 3. Frontdeckel 4. Belüftungsklappe 5. Filter 6. Fernbedienungsfenster 7. Anschlusskastendeckel 8. Wandleitung 9. Klebeband Außengerät 10. Innengerät & Außengerät- Lufteinlass Netzkabel...
  • Seite 10: Verwendung Der Fernbedienung

    32602005D.fm Page 13 Thursday, December 14, 2006 11:24 AM VERWENDUNG DER FERNBEDIENUNG Allgemeine Hinweise zur Benutzung 1. Nach dem Netzanschluss des Hauptgeräts die Taste ON/OFF an der Fernbedienung drücken, um das Klimagerät zu starten. (Hinweis: Die Belüftungsklappe am Hauptgerät wird automatisch geschlossen, sobald das Klimagerät ausgeschaltet wird).
  • Seite 11 32602005D.fm Page 14 Thursday, December 14, 2006 11:24 AM UP/DOWN Taste UP/DOWN Diese beiden Tasten drücken, um im Kühl-, Trocken-, Lüfter- oder Heizmodus eine Temperatur zwischen 16 und 30°C einzustellen. Die Temperatur kann für jeden Modus gespeichert werden. LÜFTERDREHZAHL Lüftertaste Diese Taste drücken, um die Lüfterdrehzahl wie folgt zu ändern: Zeigt automatische Lüfterdrehzahl an Zeigt niedrige Lüfterdrehzahl an.
  • Seite 12 32602005D.fm Page 15 Thursday, December 14, 2006 11:24 AM Taste JET Im Kühl- oder Wärmemodus diese Taste drücken, um die Jet- Funktion ein- oder auszuschalten. Das JET-Icon leuchtet auf, sobald die Jet-Funktion eingeschaltet wird. Die Jet-Funktion wird automatisch gelöscht, sobald Betriebsart oder Lüfterdrehzahl geändert werden.
  • Seite 13 Symbol 1 Sekunde lang. Zur Empfangsbestätigung gibt das Hauptgerät einen Signalton ab. Manueller Betrieb (bei Modellen AMC 996 und AMC 998) Falls die Fernbedienung verloren geht oder nicht mehr funktioniert, kann mit der Taste 6th Sense/STOPP das Notprogramm aufgerufen werden, in dem das Gerät im Automatikmodus läuft und Temperatur und Lüfterdrehzahl nicht geändert werden können.
  • Seite 14: Reinigung Und Wartung

    32602005D.fm Page 17 Thursday, December 14, 2006 11:24 AM REINIGUNG UND WARTUNG Warnung • Das Gerät vor dem Reinigen ausschalten und stromlos machen. Stromschlaggefahr! • Beim Kontakt des Klimageräts mit Wasser kann es zu einem Stromschlag kommen. Das Klimagerät niemals nassreinigen. •...
  • Seite 15 2. Korrekte Installation des Erdungskabels kontrollieren. 3. Zustand der Batterie der Fernbedienung kontrollieren und ggf. erstzen. 4. Trägerstruktur des Außengeräts auf Schäden kontrollieren. Falls beschädigt, den Whirlpool-Kundendienst verständigen. Wartung nach dem Betrieb 1. Gerät von Stromversorgung trennen. 2. Luftfilter reinigen.
  • Seite 16: Fehlersuche

    32602005D.fm Page 19 Thursday, December 14, 2006 11:24 AM FEHLERSUCHE Warnung: Versuchen Sie nicht, das Klimagerät selbst zu reparieren. Unsachgemäße Reparaturen können Stromschläge oder Brände verursachen, lassen Sie daher alle Reparaturen stets von Ihrem Whirlpool- Kundendienst ausführen. Die folgenden Kontrollen helfen Zeit und Kosten sparen. Störung Ursache Das Klimagerät läuft nach dem...
  • Seite 17 Feuchtigkeit auf dem Wird das Klimagerät bei hoher Luftfeuchtigkeit betrieben, kann sich Feuchtigkeit auf dem Gitter absetzen. Luftaustrittgitter In den folgenden Fällen raten wir dringend, den nächsten Whirlpool-Kundendienst zu benachrichtigen. Das Klimagerät ausschalten und • Das Klimagerät macht ein schrilles Betriebsgeräusch.
  • Seite 18 Geräts behindern; Ausfall des Klimageräts zur Folge haben. Bitte 4. Der Aufstellort muss Gewicht und Vibrationen wenden Sie sich an den Whirlpool- des Außengeräts problemlos aushalten und eine Installationsservice, falls die Installation an solchen sichere Installation gewährleisten können;...
  • Seite 19 Min. Querschnitt des Erdungskabels des Netzkabels Luftschalters AMC 996 1.0M2 1.5M2 AMC 998 1.5M2 1.5M2 Hinweise: • Das Strom führende Kabel, der Nullleiter und das Erdungskabel in der Steckdose müssen angeschlossen sein. Diese Anschlüsse besonders sorgfältig herstellen, um eine zuverlässige Verbindung ohne Kurzschlussgefahr zu erzielen.
  • Seite 20: Installation - Masszeichnungen

    32602005D.fm Page 23 Thursday, December 14, 2006 11:24 AM INSTALLATION - MASSZEICHNUNGEN AMC 990 AMC 991 AMC 992 AMC 993 AMC 994 AMC 996 AMC 998 Von der Decke Über 15 cm Von der Wand Über 15 cm Über 15 cm Von der Wand Über...
  • Seite 21: Montage Des Innengeräts

    32602005D.fm Page 24 Thursday, December 14, 2006 11:24 AM MONTAGE DES INNENGERÄTS Montage der wandfesten Trägerstruktur 1. Nivellierwaage und Lotschnur. Da sich der Ablauf auf der linken Seite befindet, sollte diese niedriger montiert sein, um besseren Zugriff zum wandseitigen Anschlusskasten zu haben. 2.
  • Seite 22 32602005D.fm Page 25 Thursday, December 14, 2006 11:24 AM Hinweise: Falls das Verbindungskabel nicht lang genug ist, kann beim Kundendienst ein verlängertes Kabel angefordert werden. Das Kabel darf nirgendwo unterbrochen werden. • Das Kabel korrekt anschließen. Falsche Anschlüsse führen zu elektrischen Störungen/Ausfällen. •...
  • Seite 23 32602005D.fm Page 26 Thursday, December 14, 2006 11:24 AM Kabelanschluss 1. Den Griff auf der rechtsseitigen Platte des Außengeräts entfernen (1 Schraube). 2. Die Kabelklemme entfernen, das Netzkabel mit der Klemme des Anschlusskastens verbinden und festziehen. Die Verzweigung der Verbindungsleitung muss mit der des Innengeräts übereinstimmen. 3.
  • Seite 24 32602005D.fm Page 27 Thursday, December 14, 2006 11:24 AM Evakuieren der Luft und Prüfung auf Lecks Unterdruckmesser Kleine Leitung 1. Den Deckel der Mutter am Sperrventil abnehmen. 2. Die konische Mutter zentral zur Verbindungsleitung Große Rohrleitung ausrichten und von Hand festziehen. Ventilkappe 3.
  • Seite 25: Kontrollen Und Prüflauf Nach Der Installation

    • Modus-Taste drücken, die Betriebsart wie z. B. Kühlen plus Lüfter wählen, und die einwandfreie Funktionsweise kontrollieren. ELEKTRISCHER HEIZGÜRTEL ELEKTRISCHER HEIZGÜRTEL (NUR FÜR INVERTERMODELL AMC 996, AMC 998) Bei Störungen am Außentemperatursensor funktionieren beide elektrische Heizgürtel nicht. Unter normalen Bedingungen ist die Arbeitsweise wie folgt: 1.
