EX-6030
3. Aufbau, Anschlüsse & LED's

3.3 LED's

Status LED's:
LED Name
Link/Act
LAN TX/RX

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-
schen PC's und Netzwerke gibt, können wir Ihnen nur eine generelle Anleitung zum
Anschluss der EX-6030 geben. Bei Unklarheiten halten Sie sich bitte an die Bedie-
nungsanleitung Ihres Computersystems.

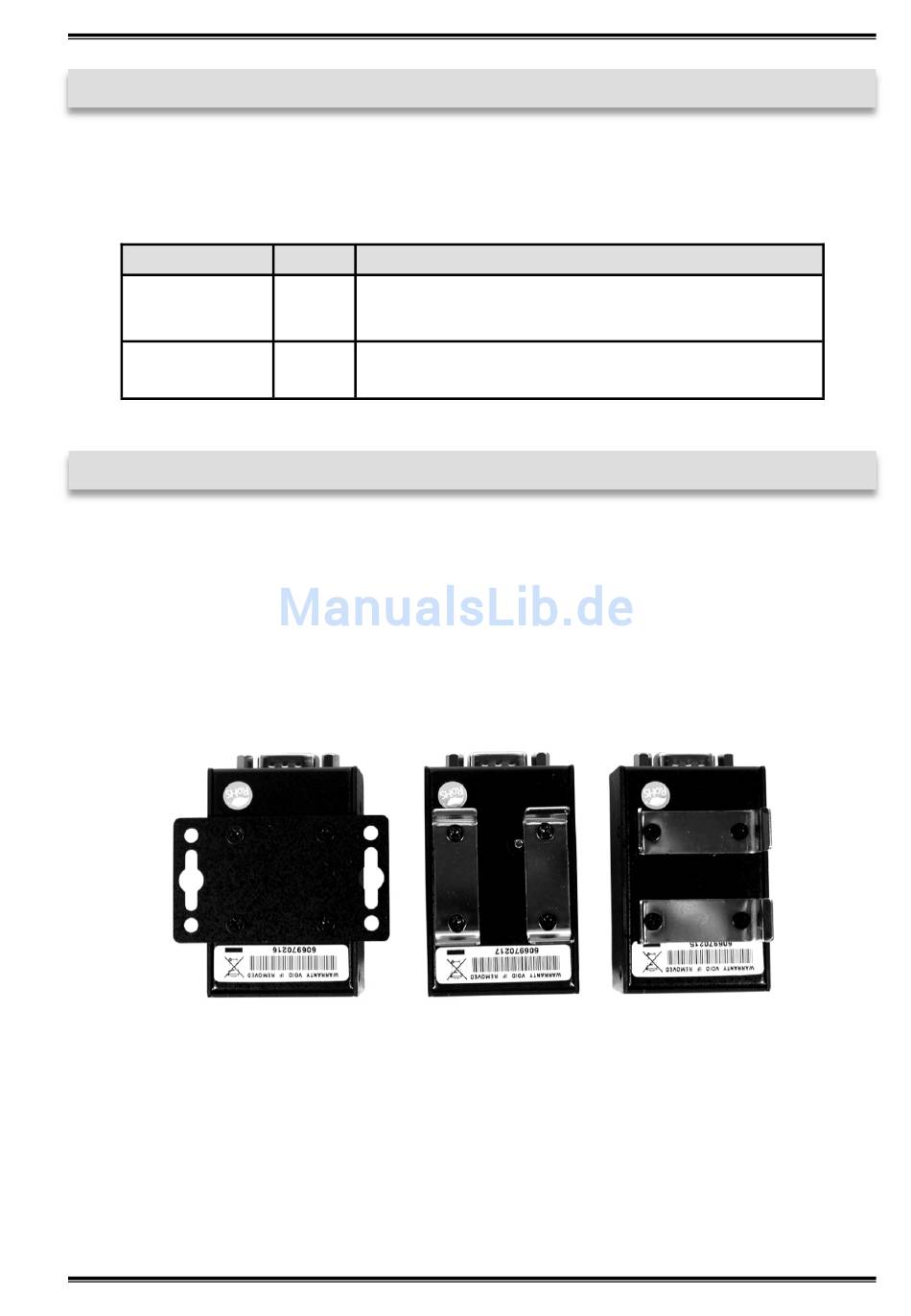

1. Installieren Sie die EX-6030 nach Ihren wünschen an einer Wand, in einem Server
Rack etc..
Wandinstallation
2. Verbinden Sie nun die EX-6030 mit einem normalem Patch Kabel (Crossover Kabel
nicht erforderlich).
3. Jetzt verbinden Sie Ihr serielles Endgerät mit dem 9 Pin D-SUB Stecker der EX-6030.
4. Schließen Sie jetzt den Stromanschluss des mitgelieferten Netzteils an den DC An-
schluss der EX-6030 an stecken Sie den Netzstecker des Netzteils in eine Steckdose.
© Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved
Farbe
Ständig an:
Grün Blinken:
Aus:
Gelb Blinken:
Din-Rail Vertikal
LED Funktion
Verbunden im 100Mbps Modus
Überträgt Daten
Netzwerk Anschluss ist getrennt
Sendet/Empfängt Daten
Din-Rail Horizontal
5
