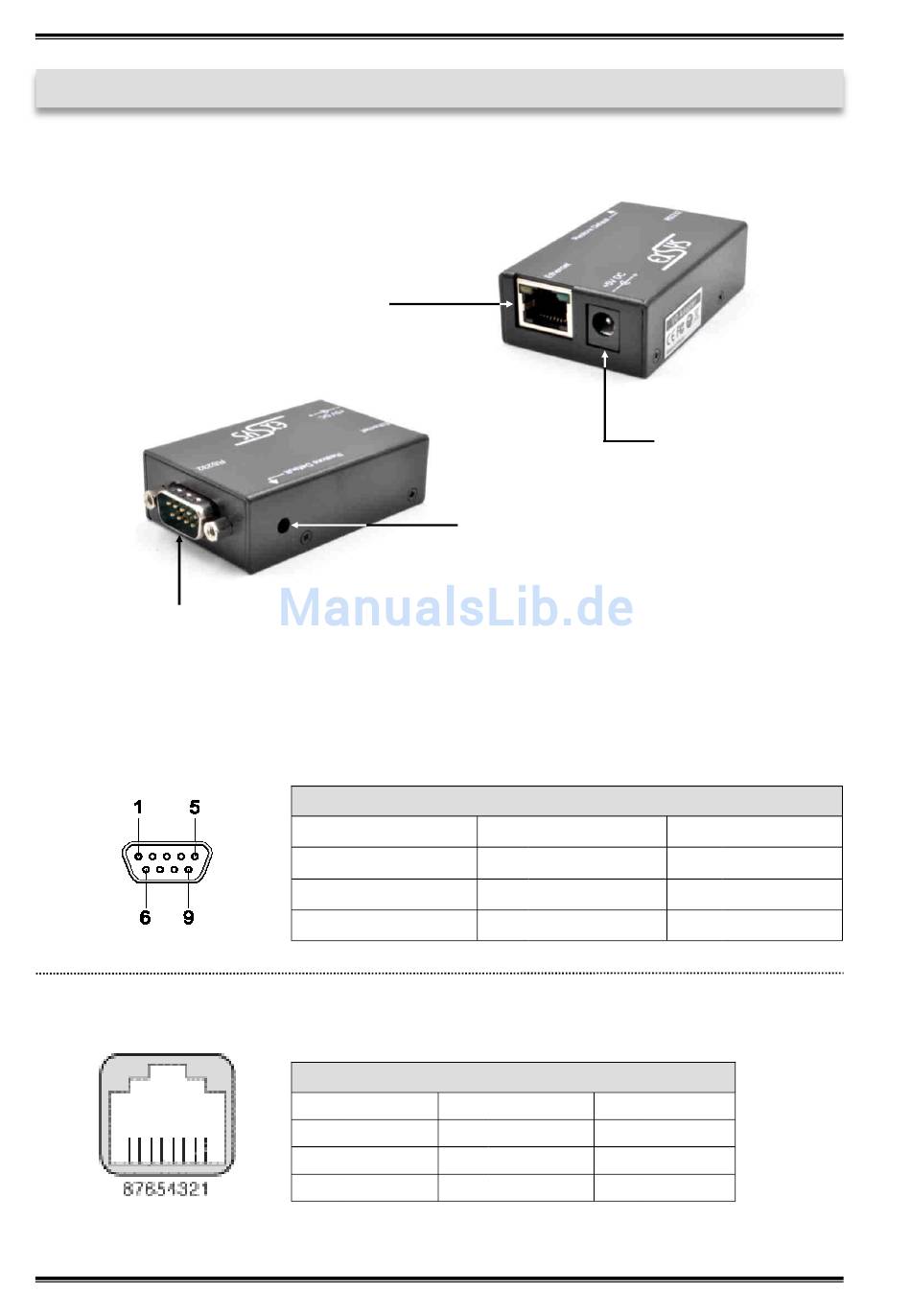

3. Aufbau, Anschlüsse & LED's

3.1 Aufbau

1x Seriell 9 Pin D-SUB Stecker
3.2 Anschlüsse
DB 9M:
RJ45 Anschluss:
© Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved
RJ45 Anschluss
Seriell 9 Pin D-SUB Stecker
Pin Signal
1 DCD
2 RXD
3 TXD
RJ45 Anschluss
Pin Signal
1 BI_DA+
2 BI_DA-
3 BI_DB+
Reset Schalter
Pin Signal
4 DTR
5 GROUND
6 DSR
Pin Signal Pin
4 BI_DC+
5 BI_DC-
6 BI_DB-
4
EX-6030
5V DC Anschluss für
beiliegendes Netzteil
Pin Signal
7 RTS
8 CTS
9 —
Signal
7 BI_DD+
8 BI_DD-
