steute RF Rx EN868-4 Anschlussanleitung Seite 9

RF Rx EN868-4
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Radio receiver
Instructions de montage et de câblage / Récepteur radio
Istruzioni per il montaggio e per il collegamento / Ricevitore radio
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкции Монтаж и Коммутация / Приемник радиосигнала

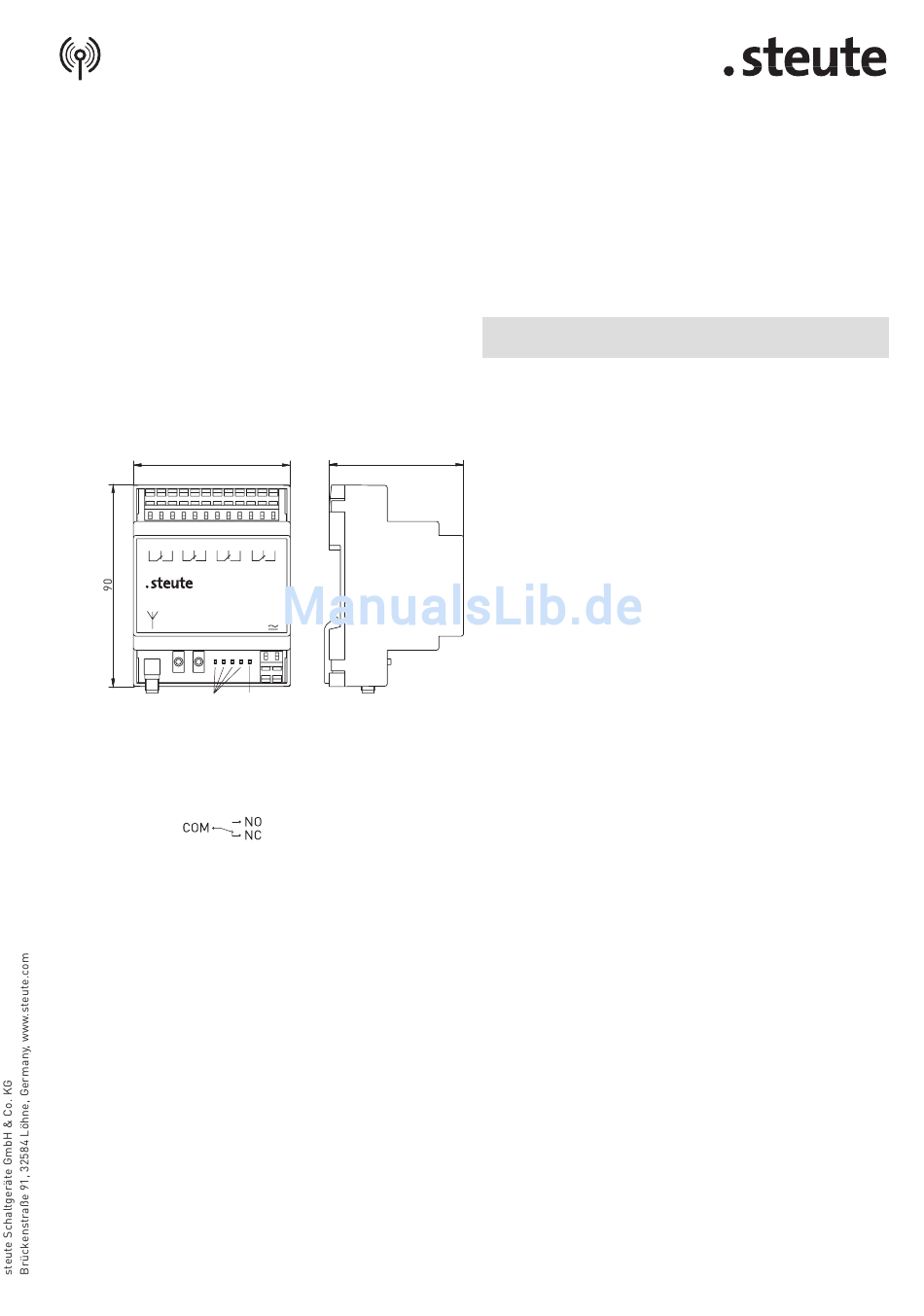

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
70
11 12 14 21 22 24 31 32 34 41 42 44
K1 K2 K3
S1 S2 1 2 3 4 MD
LED
OG
Kontakte
Contacts
Contacts
Contatti
RF Rx EN868-4-4W 24 VAC/DC
Contatos
Контакты
RF Rx EN868-4 24 VAC
Die dargestellten Schaltsymbole beziehen sich auf den spannungs-
losen Zustand des Empfängers.
Contact symbols are shown for the current-free state of the receiver.
Les contacts sont symbolisés récepteur hors tension.
I simboli di commutazione si riferiscono ad un ricevitore in assenza
di tensione.
Os símbolos de comutação indicados estão relacionados ao status
inativo e sem energia.
Представленные условные обозначения относятся к обесто чен
ному состоянию приемника.
60
K4
24
VAC/DC
LED
GN
deutsch
Technische Daten
Vorschriften
Kanalanzahl
Befestigung
Anschlussart
Schutzart
Eingänge
Ausgänge
Bemessungsbetriebs-
strom I e
Bemessungsbetriebs-
spannung U e
I e /U e Ausgänge
Gebrauchskategorie
U
i
U
imp
Frequenz
Meldungen
Störfestigkeit
Schaltfrequenz
Verschmutzungsgrad
Umgebungstemperatur 0 °C ... +55 °C
Lager- und Transport-
temperatur
Vibrationsfestigkeit
Schockfestigkeit
Externe Antenne
Hinweis
-
EN 60947-5-1; EN 61000-6-2, -6-3, -4-2,
-4-4, -4-5, -4-6, -4-20; EN 60068-2-6, -2-27;
EN 301 489-1, -3; EN 300 220-2, -3
4
Schnellbefestigung für Normschiene
Klemmen mit CAGE CLAMP WAGO Serie 236:
0,08 ... 2,5 mm /AWG 28–12, AWG 12: THHN,
2
THWN, Abisolierlänge 5 ... 6 mm/0,22 in
IP 20 nach IEC/EN 60529
4 Funkkanäle, max. 10 Sender pro Kanal
4 Wechsler (Relais)
24 VDC: max. 0,1 A; 24 VAC: max. 0,25 A;
24 VAC/DC -15 % ... +10 %
6 A/250 VAC ; 2 A/24 VDC
AC-15; DC-13
250 VAC
2,5 kV
868,3 MHz
grüne LED für Betriebsbereitschaft,
orange LED Schaltzustandssignalisierung
gem. EMV Richtlinie
ca. 9000 Telegramme m. Wiederholungen/h
2 nach DIN VDE 0110
-25 °C ... +85 °C
Schließer 20g, Öffner 5g
max. 100g
für optimale Reichweite immer erforderlich
Induktive Verbraucher (Schütze, Relais etc.)
sind durch eine geeignete Beschaltung zu
entstören.
