steute RF Rx EN868 TCP/IP Montage- Und Anschlussanleitung

RF Rx EN868 TCP/IP / RF Rx SW868/SW915/SW917/SW922 TCP/IP V2
//
Montage- und Anschlussanleitung / Funk-Empfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor sem fio
Инструкция по монтажу и подключению / Радиоприемник
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch

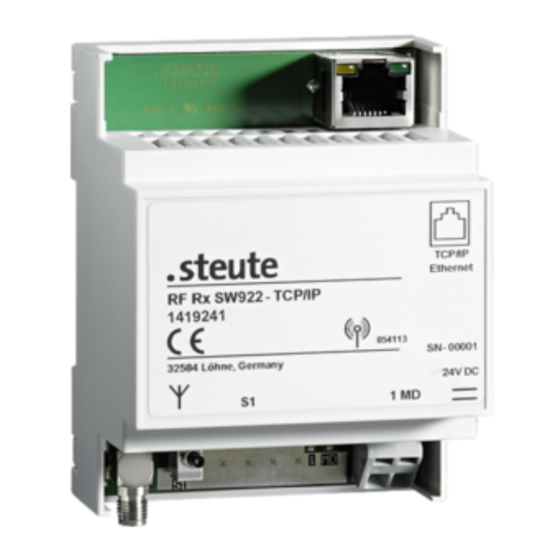

Das steute Ethernet-Gateway dient dem Empfangen von sWave ®
(EnOcean ® )-Funktelegrammen und deren Weiterleitung über die
Ethernet-Schnittstelle.
Zuordnung der Einsatzorte:
Gerätetyp Einsatzort
SW868 EU
EN868
SW915 USA
Kanada
Mexiko
SW917 Brasilien
SW922 Japan
Zuordnung der Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
EN868
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
Betrieb
Über die integrierte Web-Konfigurationsoberfläche lassen sich bis
40 Sender einlernen und deren Schalt-Telegramme an beliebige Teil-
nehmer im Netzwerk weiterleiten. Empfangene Telegramme ver-
schickt das Gateway über die Protokolle UDP oder TCP (Client/Server).
entsprechend
2014/53/EU (RED)
FCC
IC
IFT
ANATEL
ARIB STD-T108
Befestigung und Anschluss
Über die 8-polige geschirmte RJ-45-Buchse nach 10/100 Base-T-
Standard wird das Gateway an einem Netzwerk-Switch/Endgerät an-
geschlossen. Das Kabel muss mindestens der Kategorie 5/5e mit Au-
ßenschirm und verdrillten Adernpaaren (SF/UTP) entsprechen. Es darf
eine Maximallänge von 100 m nicht übersteigen. Bei direktem An-
schluss an einem Endgerät ist durch die Auto-MDI(X)-Funktion des
Gateways kein Crossover-Kabel notwendig.
Antenne
Nur geeignete Antennen benutzen.
Gerät Antenne
SW868 RF Magnet-Antenne 5 dBi SMA-
SW922 Stecker gerade 1,5 m
EN868
SW868 RF Magnet-Antenne 2 dBi SMA-
SW922 Stecker gerade 2 m
EN868
SW868 RF Magnet-Antenne SMA-
SW922 Stecker gerade 2,5 m
EN868
SW868 RF Magnet-Antenne 5 dBi TNC-Stek-
EN868 ker IP65 3,6 m
EN868 RF Sperrtopf-Antenne 868 MHz
SW915 RF Magnet-Antenne 2 dBi R-SMA-
SW917 Stecker gerade 2 m
SW915 RF Magnet-Antenne 5 dBi R-SMA-
SW917 Stecker gerade 3,6 m
Antenne auf Blech montieren. Blech dient als HF-Gegengewicht.
Mindestgröße des Blechs: 250 x 250 mm. Auf seitlichen Abstand zur
nächsten Wand oder Störquelle achten: mindestens 300 mm.
Das Antennenkabel nicht knicken oder klemmen.
Minimaler Biegeradius >25 mm.
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger
gedämpft. Zusätzlich wird es durch Hindernisse gedämpft. Der Grad
der Dämpfung hängt vom Material des Hindernisses ab.
Die folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
z
Armierter Beton
u
Metall, Aluminiumkaschierung, Wasser
1 / 52
Mat.-Nr.
1188958
1470770
1186143
1275629
1187161
1470773
1188987
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
