Medion MD 16192 Bedienungsanleitung
Verwandte Anleitungen für Medion MD 16192
Inhaltszusammenfassung für Medion MD 16192

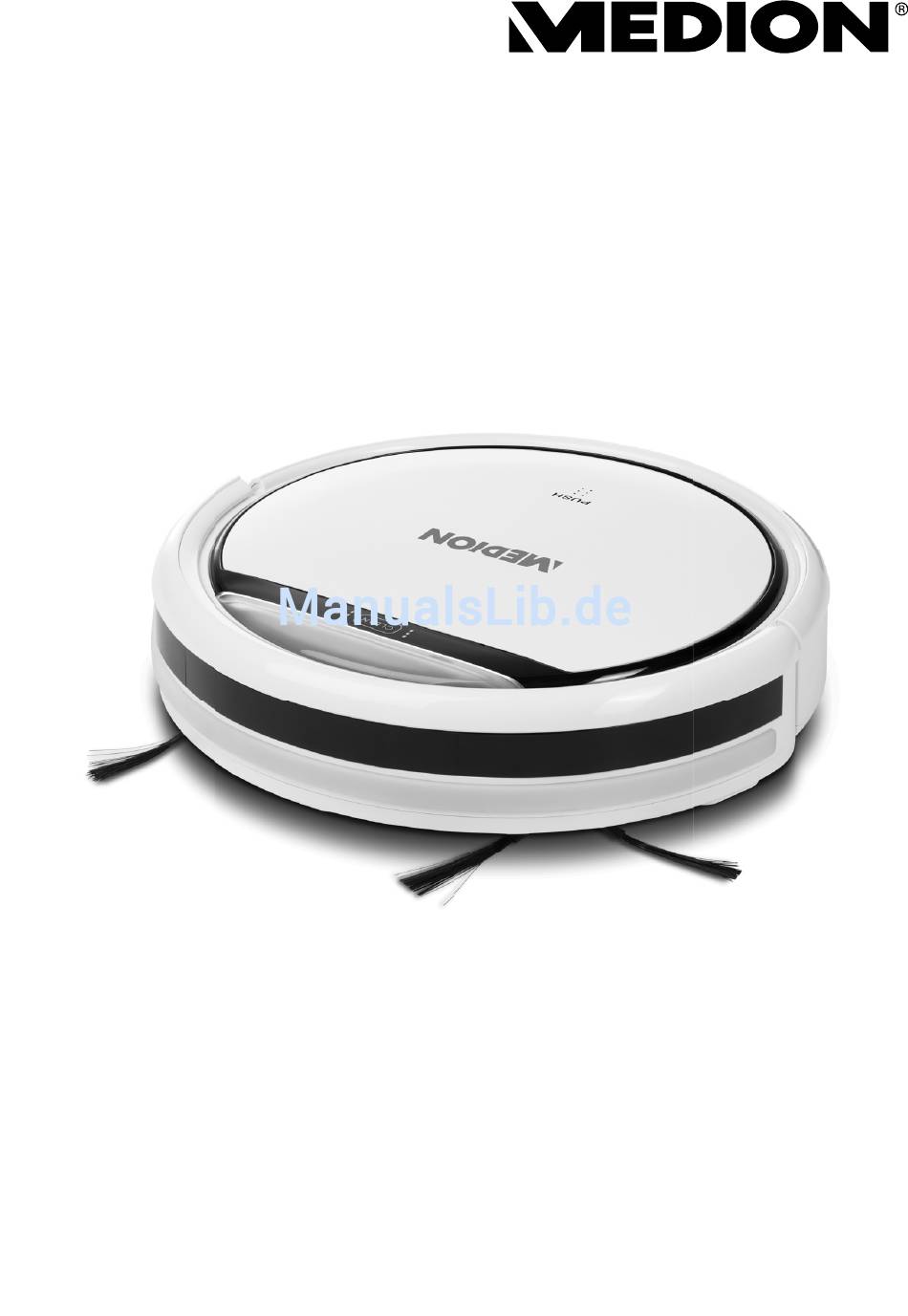

- Seite 1 Bedienungsanleitung Mode d‘emploi Handleiding Manual de instrucciones Istruzioni per l‘uso User Manual Saugroboter Aspirateur robot Stofzuigrobot Robot aspirador Aspirapolvere Robot vacuum cleaner MEDION ® (MD 16192)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Anleitung ..................3 1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter ..3 Lieferumfang ....................4 Bestimmungsgemäßer Gebrauch .............. 5 Sicherheitshinweise ..................6 4.1. Nicht zugelassener Personenkreis ..............6 4.2. Netzadapter ....................... 6 4.3. Netzanschluss zugänglich lassen ............... 7 4.4. - Seite 3 Konformitätsinformation ................22 Impressum ....................23 Allgemeine Garantiebedingungen ............23 15.1. Allgemeines ......................23 15.2. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch ....................25 Service-Adressen ..................25 16.1. Deutschland ......................25 16.2. Österreich .........................26 16.3. Belgien ........................26 16.4. Luxemburg .......................26 2 von 158...
-
Seite 4: Zu Dieser Anleitung
1. Zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässi- gen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Ge- rätes dem neuen Besitzer weitergeben zu können. -
Seite 5: Lieferumfang
2. Lieferumfang Vergewissern Sie sich, dass folgende Teile mitgeliefert wurden: − Saugroboter mit integriertem Lithium-Ionen-Akkublock − Ladestation − Netzteil, Modell GSCV0600S019V12E − Lichtschranke (virtuelle Wand) − Fernbedienung − 2 Ersatz-Seitenbürsten − 1 Ersatzfilter − Reinigungspinsel − Bedienungsanleitung und Garantiedokumente 4 von 158... -
Seite 6: Bestimmungsgemäßer Gebrauch
3. Bestimmungsgemäßer Gebrauch Der Saugroboter dient zur selbsttätigen, trockenen Reinigung von glatten, ebenen Fußböden und von Kurzflor-Teppichen im Innenbereich. Verwenden Sie das Gerät nicht im Freien. Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwen- dungen verwendet zu werden, wie beispielsweise −... -
Seite 7: Sicherheitshinweise
Gerät nicht in Betrieb nehmen, wenn der Saugroboter, die La- destation oder das Netzkabel sichtbare Schäden aufweist. Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an das Medion Service Center. 4.1. Nicht zugelassener Personenkreis Bewahren Sie das Gerät und das Zubehör an einem für Kinder unerreichbaren Platz auf. -
Seite 8: Netzanschluss Zugänglich Lassen
Netzadapter GSCV0600S019V12E und die Ladestation. Der Netzadapter darf nur in trockenen Innenräumen verwen- det werden. 4.3. Netzanschluss zugänglich lassen Schließen Sie das Netzteil nur an eine gut erreichbare Steckdose (100-240 V ~ 50/60 Hz) an, die sich in der Nähe des Aufstellortes befindet. -
Seite 9: Sicherer Betrieb
besteht erhöhte Auslaufgefahr! Setzen Sie die Akkus/Batterien niemals übermäßiger Wärme, wie direkter Sonneneinstrahlung, Feuer oder dergleichen aus. Es besteht erhöhte Auslaufgefahr. Nehmen Sie ausgelaufene Akkus/Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Akkus/Batte- rien einlegen. Es besteht Verätzungsgefahr durch Batteriesäu- ... -
Seite 10: Reinigung Und Wartung
Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbe- reich. Stellen Sie ggf. die Lichtschranke auf, um den Arbeits- bereich einzuschränken. Decken Sie die Sensoren und Lüftungsschlitze des Saugrobo- ter nicht ab. 4.7. Reinigung und Wartung WARNUNG! Stromführende Teile. Lebensgefahr durch Strom- schlag! ... -
Seite 11: Geräteübersicht
5. Geräteübersicht Push Staubbehälterdeckel Staubbehälter mit Filter Netzteilanschluss Ein-/Ausschalter Stoßfänger Kontrollleuchte Markierung zum Öffnen des Deckels 5.1. Unterseite Ladekontakte Laufrad: Zur Unterstützung der Bewegungsrichtung Reinigungsbürste, rechts Saugöffnung Laufrad: Zum Vortrieb des Geräts Lüftungsschlitze 10 von 158... -
Seite 12: Staubbehälter Mit Filter
Typenschild Laufrad: Zum Vortrieb des Geräts Batteriefach Reinigungsbürste, links 5.2. Staubbehälter mit Filter Staubfilter Staubbehälter mit Deckel HEPA-Filterrahmen HEPA-Filter 5.3. Ladestation Kontrollleuchte Gehäuse Netzteilanschluss Ladekontakte 11 von 158... -
Seite 13: Fernbedienung
5.4. Fernbedienung CLEAN Startzeitanzeige Uhrzeitanzeige Betriebsmodus: vorwärts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert erhö- Betriebsmodus: rechts fahren; Startzeit-/Uhrzeitmodus: von Stundenanzeige zur Minutenanzeige wechseln Betriebsmodus: rückwarts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert ver- ringern Uhrzeit einstellen; Auswahl der Uhrzeit bestätigen Saugbewegung entlang der Wände Zurückkehren zur Ladestation Saugbewegung im Kreis Startzeit einstellen;... -
Seite 14: Lichtschranke (Virtuelle Wand)
5.5. Lichtschranke (virtuelle Wand) Ein-/Ausschalter Kontrollleuchte Lichtschranke Öffnungslasche Batteriefach 5.6. Sensoren am Saugroboter Sensor vorne Sensor rechts Sensor links 6. Erste Inbetriebnahme 6.1. Reinigungsbürsten anbringen Vor dem ersten Gebrauch müssen ggf. die mitgelieferten Bürsten angebracht wer- den. Die Bürsten können mit Hilfe eines Kreuzschlitzschraubendrehers angebracht und entnommen werden. -
Seite 15: Akkublock Aufladen
Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen. HINWEIS! Falls die Leistung des Akkus deutlich nachlassen sollte, wenden Sie sich an das Medion Service Center. 6.3. Batterien in die Fernbedienung einlegen Schieben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab. -
Seite 16: Batterien In Die Lichtschranke (Virtuelle Wand) Einlegen
6.4. Batterien in die Lichtschranke (virtuelle Wand) einlegen Entfernen Sie den Batteriefachdeckel, indem Sie die Öffnungslasche nach hinten drücken und gleichzeitig den Batteriefachdeckel anheben. Setzen Sie zwei 1,5 V-Batterien vom Typ AA unter Beachtung der im Batteriefach angegebenen Polarität ein. ... -
Seite 17: Startzeit Einstellen
Entfernen Sie vor dem Einschalten den Stecker des Netzteils aus dem Gerät. Stellen Sie sicher, dass der Staubbehälter sauber ist und der Filter richtig einge- setzt ist. Stellen Sie den Saugroboter auf eine freie Fläche im Raum. ... -
Seite 18: Modus Auswählen
7.2. Modus auswählen Durch die Sensoren, den Stoßdämpfer am Gerät sowie der gesonderten Licht- schranke wird der Saugroboter automatisch durch die Räumlichkeiten geleitet. Sie können festlegen, wie der Saugroboter dabei vorgehen soll: Reinigungsmodus Tastendruck auf Art der Reinigung Hindernisabhängige Standard-Rei- C L E A N Automatisch nigung... -
Seite 19: Staubbehälter Reinigen
Ihr Saugroboter lässt sich schnell und einfach reinigen und pflegen. Leeren Sie den Staubbehälter, reinigen Sie den Filter nach jedem Einsatz. Reinigen Sie die Saugöff- nung bei Bedarf. • Verwenden Sie zum Reinigen der Geräteoberfläche keine Lösungsmittel, ätzen- de oder gasförmige Reinigungsmittel. Wischen Sie die Oberfläche des Saugrobo- ters und der Ladestation mit einem angefeuchteten Tuch ab. -
Seite 20: Saugöffnung Reinigen
8.2. Saugöff nung reinigen Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung ansammeln und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollte in regelmäßigen Abständen die Saugöffnung gereinigt werden. Schalten Sie das Gerät aus. ... -
Seite 21: Akkublock Entfernen
Problem Mögliche Ursache Lösung Saugroboter bewegt sich Beheben Sie die Stö- nicht Räder sind blockiert. rung an den Rädern. Einfacher Signalton ertönt. Versetzen Sie den Sau- Der Saugroboter steht groboter an eine helle- Sensorstörung auf einem dunklen Bo- re Stelle. -
Seite 22: Entsorgung
Entnehmen Sie den Akkublock, indem Sie an der Lasche ziehen. Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab. Entsorgen Sie den Akkublock umweltgerecht (siehe „11. Entsorgung“ auf Seite 21). Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der Buchse des Geräts. -
Seite 23: Konformitätsinformation
Fernbedienung Batteriebetrieb 2x1,5 V Typ AAA Lichtschranke (virtuelle Wand) Batteriebetrieb 2x1,5 V Typ AA 13. Konformitätsinformation Hiermit erklärt die Medion AG, dass das Produkt MD 16192 mit den folgen- den europäischen Anforderungen übereinstimmt: • EMV-Richtlinie 2014/30/EG • Niederspannungsrichtlinie 2014/35/EG • Öko-Design Richtlinie 2009/125/EG •... -
Seite 24: Impressum
Vervielfältigung in mechanischer, elektronischer und jeder an- deren Form ohne die schriftliche Genehmigung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung. -
Seite 25: Ausschluss
duktes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt dem Garantiegeber. Insoweit kann dieser nach eigenem Ermessen entscheiden, das zur Garantiereparatur eingesendete Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen. Für Batterien oder Akkus wird keine Garantie übernommen, gleiches gilt für Ver- brauchsmaterialien, d.h. -
Seite 26: Besondere Garantiebedingungen Für Die Vorort Reparatur Bzw. Den Vorort Austausch
01805 - 633 633 01805 - 665 566 (0,14 €/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.) Mo. - Fr.: 07:00 - 23:00 Sa. - So.: 10:00 - 18:00 www.medion.de Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact 25 von 158... -
Seite 27: Österreich
(0,10 €/Min. aus dem Festnetz) 07242 - 939 675 92 Mo. - Fr.: 08:00 - 21:00 Sa. - So.: 10:00 - 18:00 www.medion.at Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact 16.3. Belgien 022006198 022006199 (Lokaltarif ) Premium Hotline ... - Seite 107 106 de 158...
- Seite 159 Letzte Seite 158 of 158...
