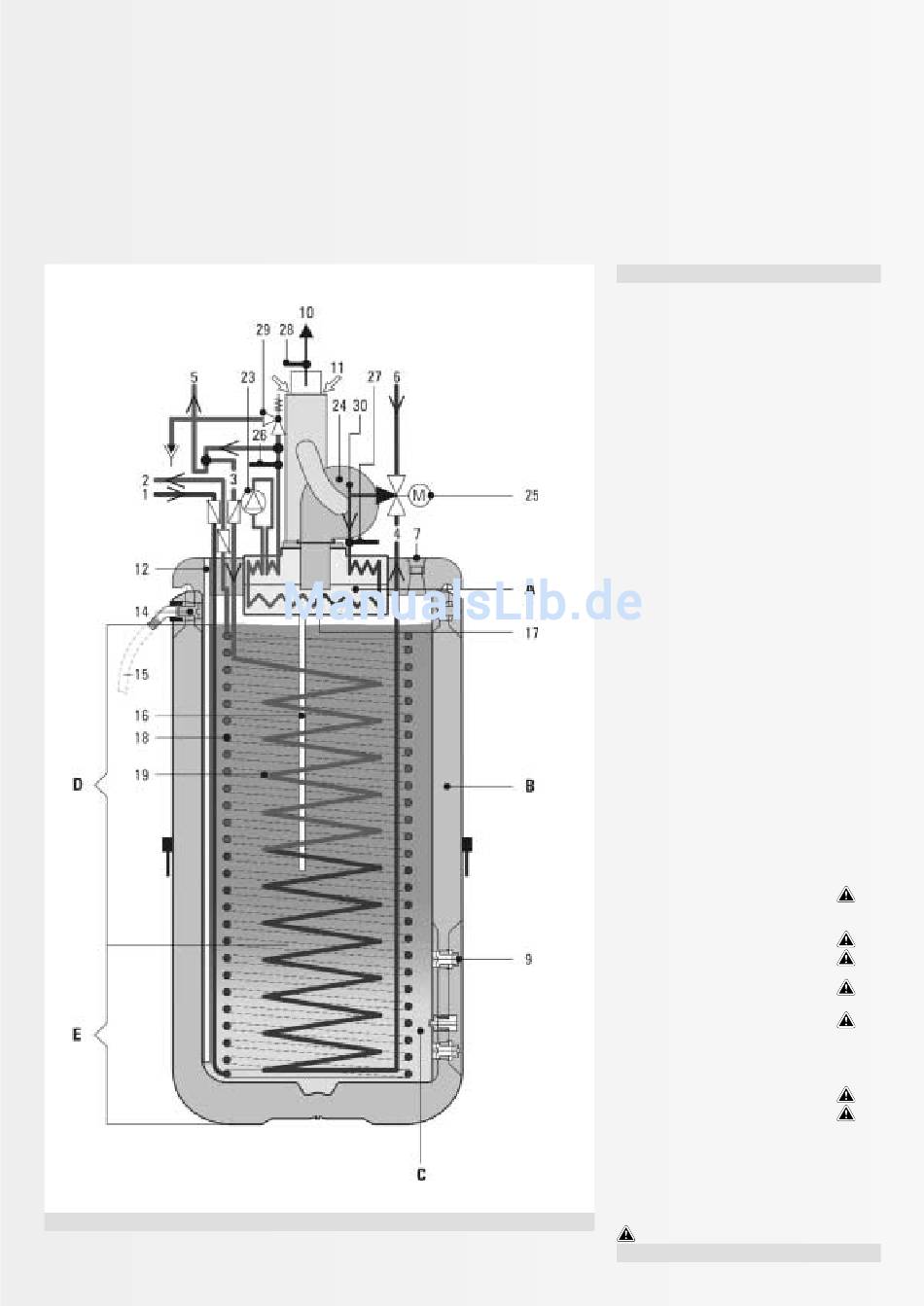

Bild 2.1.2: Schematischer Aufbau der GasCompactUnit (GCU)
Pos./Bezeichnung
A
Gas-Brennwertkessel
B
Warmwasser-Schichtspeicher
C
Druckloses Speicherwasser
D
Brauchwasserzone
E
Solarzone
F
Heizungsunterstützungszone
G
Regelungs- und Pumpeneinheit RPS (Solaris-
Zubehör)
1
Kaltwasseranschluss (1" AG) mit Schwerkraftbremse
2
Warmwasseranschluss (1" AG) mit Schwerkraft-
bremse
3
Warmwasser-Ladetauscher Vorlaufanschluss
4
Warmwasser-Ladetauscher Rücklaufanschluss
5
Heizung Vorlaufanschluss (1" IG) mit Schwerkraft-
bremse
6
Heizung Rücklaufanschluss (1" IG)
7
Solaris Vorlaufanschluss (1" ÜM) bei GSU,
Speicher-Füllanschluss bei GCU
8
Solaris Rücklaufanschluss (Tr 32x3 AG) mit Ventil-
einsatz
9
Anschluss für Ausgleichsleitung (Tr 32x3 AG) mit
Ventileinsatz
10
Abgasanschluss (DN 80)
11
Zuluftanschluss (DN 125)
12
Tauchhülse für Speicherfühler
13
Tauchhülse für Solaris-Rücklauftemperaturfühler
14
Sicherheits- Kondensat-Überlaufanschluss
15
Kondensat-Ablaufschlauch (bauseits)
16
Kondensatrohr
17
Heizungs-Wärmetauscher (Kesselkörper)
18
Trinkwasser-Wärmetauscher (TW-WT)
19
Wärmetauscher zur Speicherladung (SL-WT)
20
Wärmetauscher für solare Heizungsunterstützung
(HU-WT)
21
Wärmedämmhülle für HU-WT
22
Solaris-Vorlauf - Schichtungsrohr
23
Heizungs-Umwälzpumpe
24
Modulierender Gas-Gebläsebrenner
(s. Kapitel 5)
25
Drei-Wege-Umschaltventil
26
Vorlauftemperaturfühler
27
Rücklauftemperaturfühler
28
Abgastemperaturfühler
29
Sicherheitsventil
Anschluss für Abblaseleitung (3/4" IG)
30
Anschlussmöglichkeit für Membranaus-
dehnungsgefäß (3/4" AG)
31
Kesselschaltfeld (s. Kapitel 4)
32
Regelung ROTEX THETA 23R
(s. separate Anleitung ROTEX Regelung)
33
Heizungs-Manometer
34
Schalldämmhaube
35
Sicherungsschrauben für Schalldämmhaube
36
Zuluftschlauch
37
KFE-Hahn zur Heizungs-Befüllung (1/2" AG)
38
Automatik-Entlüfter
39
Absperr-Kugelhahn
40
Wärmedämmschale für Kesselkörper
41
Typenschild
Sicherheitseinrichtungen
Tab. 2.1.1: Bestandteile der GSU/GCU
