Rotex GSU 25 Installations- Und Wartungsanleitung Seite 55

Fußnoten zur Tabelle 8.1 Technische Daten
1) bei Nennleistung, 80 °C Vorlauftemp., 65 °C Speichertemp., 45 °C Warmwassertemp. und 10 °C Kaltwassertemp.
2) Erläuterung: Der spezifische Wasserdurchfluss nach EN 625 ist der Trinkwasserdurchfluss bei einer mittleren Temperaturerhöhung von 30 K, den die GasSolarUnit/GasCompactUnit
bei zwei nacheinander erfolgenden Zapfungen von jeweils 10 Minuten Zapfdauer, ausgehend von einer Ladetemperatur von 65 °C liefern kann. Dabei wird normgemäß von einer
20-minütigen Wartezeit zwischen den Zapfungen ausgegangen. Die GasSolarUnit/GasCompactUnit erreicht diesen Wert auch bei erheblich kürzeren Wartezeiten.
Gasart Eingangsdruck in mbar
Nenn- min
druck
Erdgas E, H 20 17,0
Erdgas LL 20 17,0
Flüssiggas 2) 50 42,5
Tabelle 8.2: Zulässiger Gas-Anschlussdruck
1) Sollte der Gasanschluss- Ruhedruck außer-
halb des angegebenen Bereiches liegen, ist
das zuständige Gasversorgungunternehmen zu
benachrichtigen.
2) Bei abweichenden Nenndrücken sind die
Grenzwerte entsprechend den Vorschriften des
Bestimmungslands zu beachten.
Anmerkung: Der abgasseitige
Druckverlust darf 200 Pa, der
zuluftseitige Druckverlust 50 Pa
nicht überschreiten.

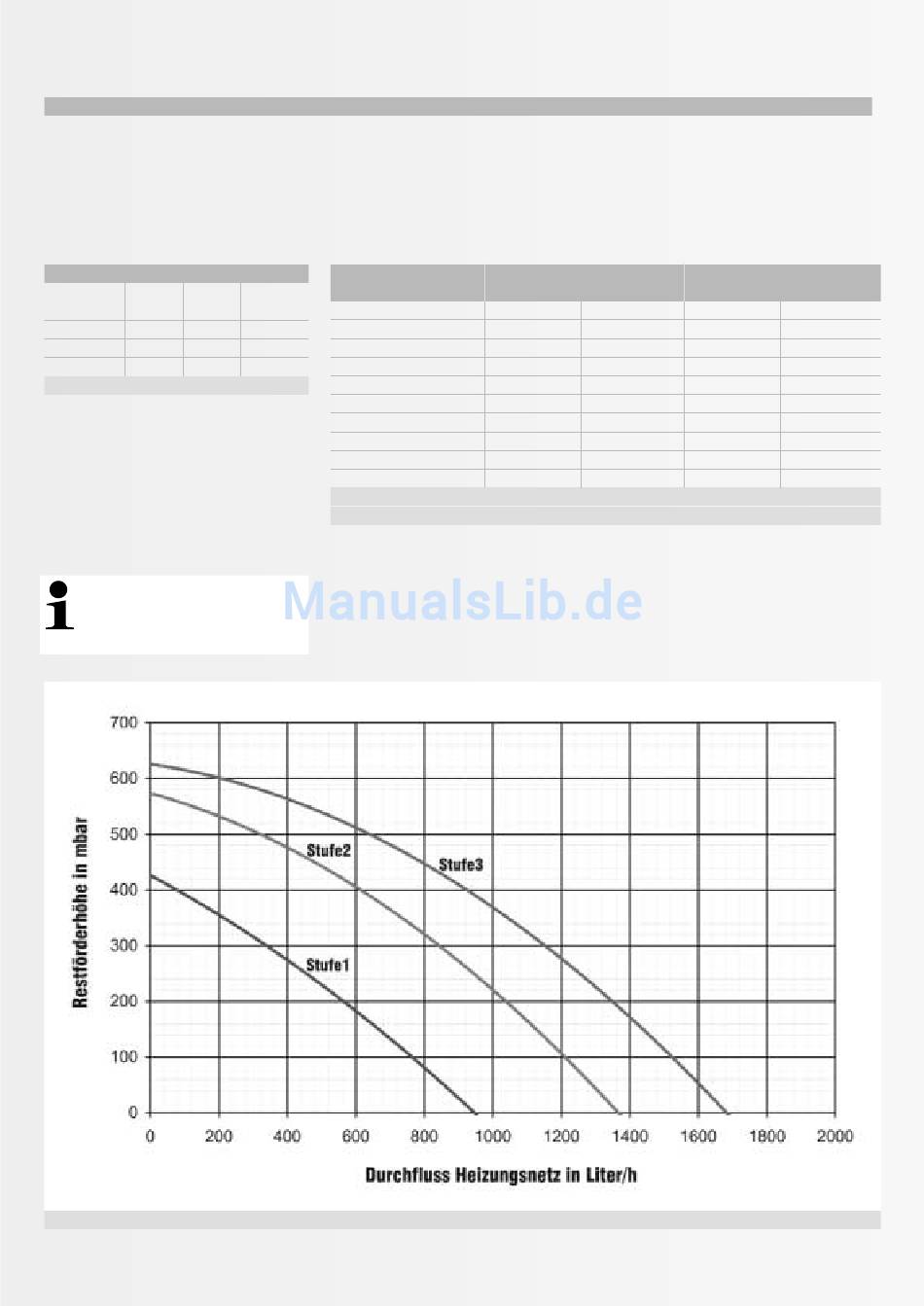

Bild 8.1: Restförderhöhe GSU 25, GCU 25 (Heizungsseitig)
1) Bestimmungsland
max
25,0 DE
25,0 AT, CH
57,5 DK, FI, NO, SE
GB, GR, IE, IT
CH, ES, PT
NL
LU
FR
BE
Tabelle 8.3: Übersicht Bestimmungsländer, Gerätekategorien und zugehörige
Gas-Anschlussdrücke
Geräte-Kategorie
Erdgas Flüssiggas
I I
2 ELL 3 B/P
I I
2 H 3 B/P
I I
2 H 3 B/P
I I
2 H 3+
I I
2 H 3+
I I
2 L 3 B/P
I I
2 E 3 B/P
I I
2 Esi 3 P
I I
2 E(S)B 3 P
Nenn-Anschlussdruck
in mbar
Erdgas Flüssiggas
20 50
20 50
20 28-30/30
20 28-30/37
20 28-30/37
25 28-30/30
20 50
20/25 37
20/25 37
[ 55 ]
