Symboles et leur signification
Arrêt rapide (Quick Stop)

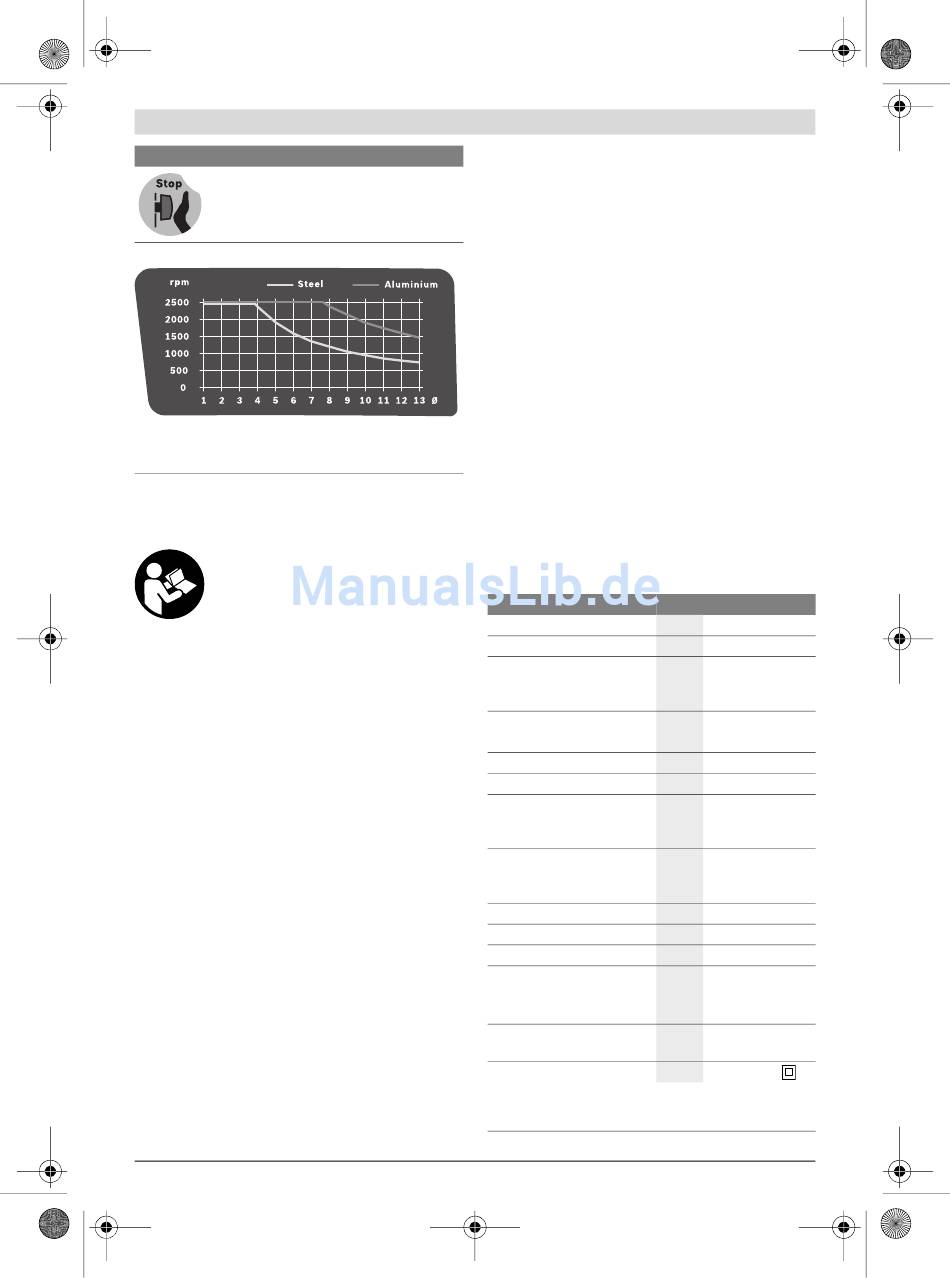

Diagramme des vitesses
Le diagramme indique les vitesses de rotation à régler (rpm)
suivant le diamètre du foret (Ø en mm) pour les matériaux en
acier (Steel) et aluminium (Aluminium).
Description et performances du pro-
duit
Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions. Le
non-respect des avertissements et instruc-
tions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.

Utilisation conforme

Cet outil électroportatif est conçu pour le perçage du bois, du
métal et des matières plastiques au moyen des outils de tra-
vail adaptés.
Eléments de l'appareil
La numérotation des éléments de l'appareil se réfère à la re-
présentation de l'outil électroportatif sur les pages gra-
phiques.
1 Plaque de base
2 Levier du tendeur rapide
3 Tendeur rapide
4 Colonne
5 Crémaillère
6 Diagramme des vitesses
7 Levier de blocage pour le réglage de la hauteur
8 Levier de blocage de la butée de profondeur
9 Butée de profondeur
10 Plaque signalétique du laser
11 Molette
12 Unité d'entraînement
13 Interrupteur Marche/Arrêt avec fonction Quick-Stop
14 Ecran
15 Régulateur de vitesse
16 Mandrin automatique
17 Outil*
Bosch Power Tools
18 Alésages pour le montage
19 Butée parallèle
20 Vis papillons de la butée parallèle
21 Commutateur de vitesse
22 Unité d'éclairage et laser
23 Clé mâle pour vis à six pans creux (4 mm)
24 Vis de fixation de la colonne
25 Tenon de guidage de la colonne
26 Gorge de guidage de la plaque de base
27 Anneau de retenue
28 Anneau de blocage
29 Douille de serrage
30 Touche éclairage
31 Touche croix laser
32 Sortie rayonnement laser
33 Touche affichage de la vitesse/de la profondeur de per-
çage
34 Touche point zéro
35 Vis de réglage de la force de serrage du frein
*Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d'accessoires.
Caractéristiques techniques
Perceuse verticale
N° d'article
Puissance nominale absorbée
Vitesse à vide
– 1ère vitesse
– 2ème vitesse
Type de laser
Classe laser
C
6
Divergence ligne laser
Ø perçage max.
– Acier
– Bois
Plage de serrage du mandrin
Course de perçage max.
Hauteur totale
Dimensions plaque de base
(Largeur x profondeur x hau-
teur)
Poids suivant EPTA-Procedure
01:2014
Classe de protection
Ces indications sont valables pour une tension nominale de [U] 230 V.
Ces indications peuvent varier pour des tensions plus basses ainsi que
pour des versions spécifiques à certains pays.
Français | 27
PBD 40
3 603 M07 0..
W 710
tr/min 200–850
tr/min 600–2500
nm 650
mW < 1
2
1
mrad
(angle
plein) 0,5
mm 13
mm 40
mm 1,5–13
mm 90
mm 650
mm 330 x 350 x 30
kg 11,2
/II
1 609 92A 3XK | (30.6.17)
