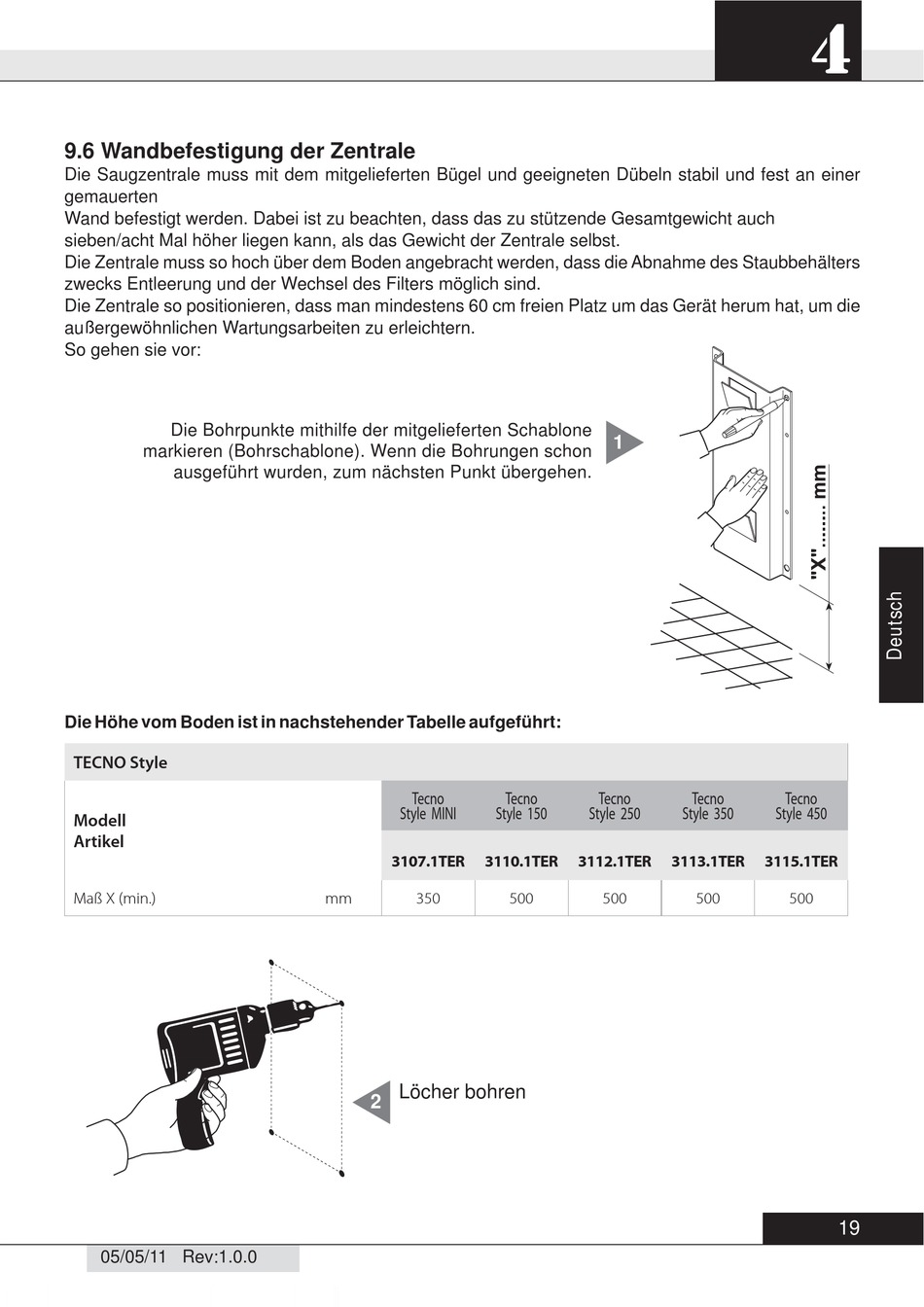

9.6 Wandbefestigung der Zentrale
Die Saugzentrale muss mit dem mitgelieferten Bügel und geeigneten Dübeln stabil und fest an einer
gemauerten
Wand befestigt werden. Dabei ist zu beachten, dass das zu stützende Gesamtgewicht auch
sieben/acht Mal höher liegen kann, als das Gewicht der Zentrale selbst.
Die Zentrale muss so hoch über dem Boden angebracht werden, dass die Abnahme des Staubbehälters
zwecks Entleerung und der Wechsel des Filters möglich sind.
Die Zentrale so positionieren, dass man mindestens 60 cm freien Platz um das Gerät herum hat, um die
außergewöhnlichen Wartungsarbeiten zu erleichtern.
So gehen sie vor:
Die Bohrpunkte mithilfe der mitgelieferten Schablone
markieren (Bohrschablone). Wenn die Bohrungen schon
ausgeführt wurden, zum nächsten Punkt übergehen.
Die Höhe vom Boden ist in nachstehender Tabelle aufgeführt:
TECNO Style
Modell
Artikel
Maß X (min.)
05/05/11 Rev:1.0.0
Tecno
Style MINI
Style 150
3107.1TER
3110.1TER
mm
350
Löcher bohren
2
1
Tecno
Tecno
Style 250
3112.1TER
3113.1TER
500
500
4
Tecno
Tecno
Style 350
Style 450
3115.1TER
500
500
19
