Sistem-Air Tecno Style MINI Bedienungsanleitung Seite 19

Bedienungsanleitung TECNO Style
ByTecnoplus
CENTRAL VACUUM SYSTEMS

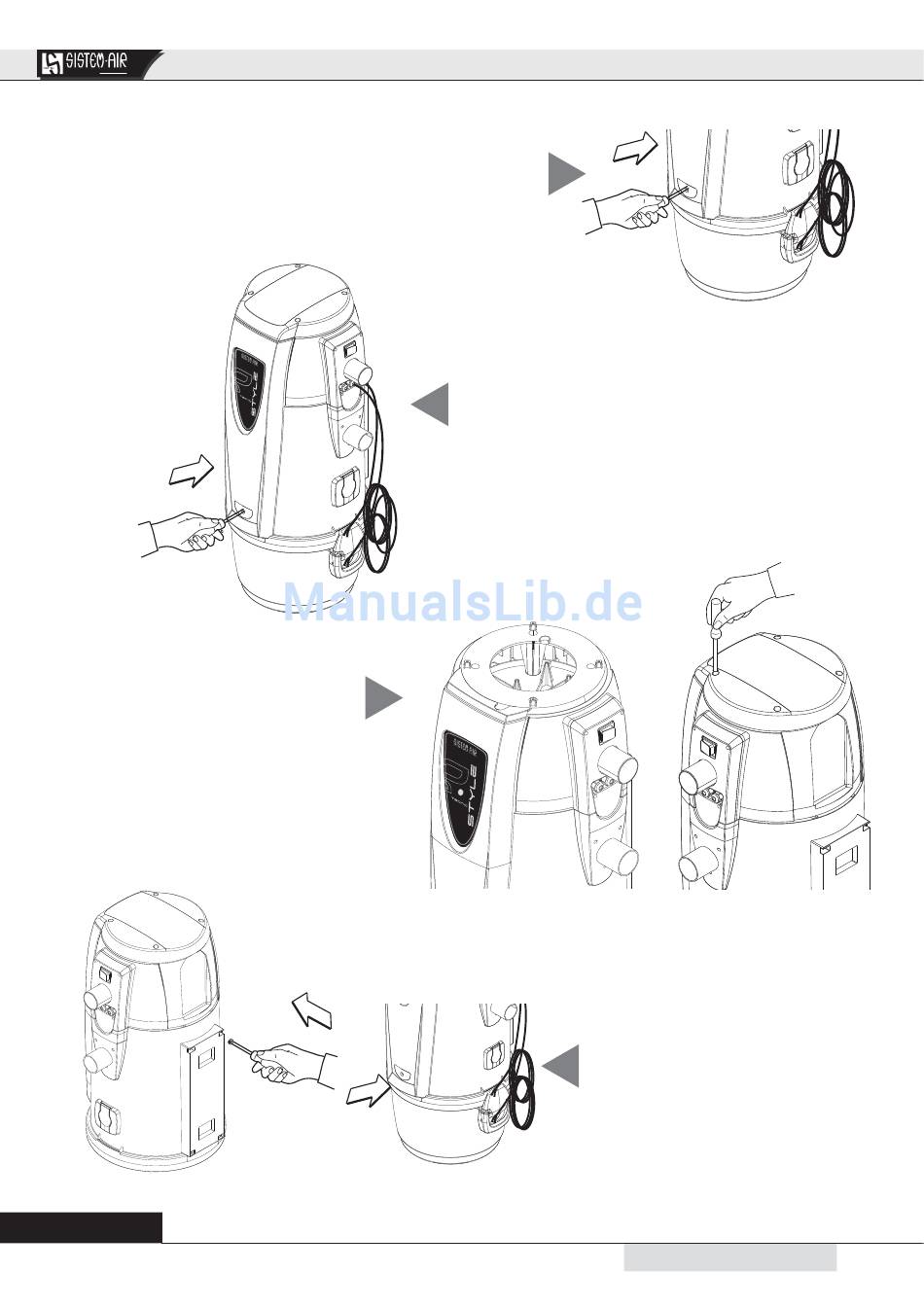

Die obere Haube wieder anbringen,
das elektrische Kabel der Karte in
die entsprechenden Führung
einsetzen und die Staubschutzscheibe
aus schaumartigem Material so
anbringen, dass die Ausgangsöffnung
des Kabels gut geschlossen ist.
18
Das Schild entfernen, die darunter
liegenden Schrauben herausdrehen
und das Frontpaneel abnehmen.
4
5
3
Frontpaneel auf der
gegenüberliegenden Seite
wieder anbringen.
Die Befestigungsplatte wieder
6
einbauen, das mitgelieferte
Klebeschild befestigen. Die
Schrauben anziehen.
11/01/2012 Rev:1.0.0
