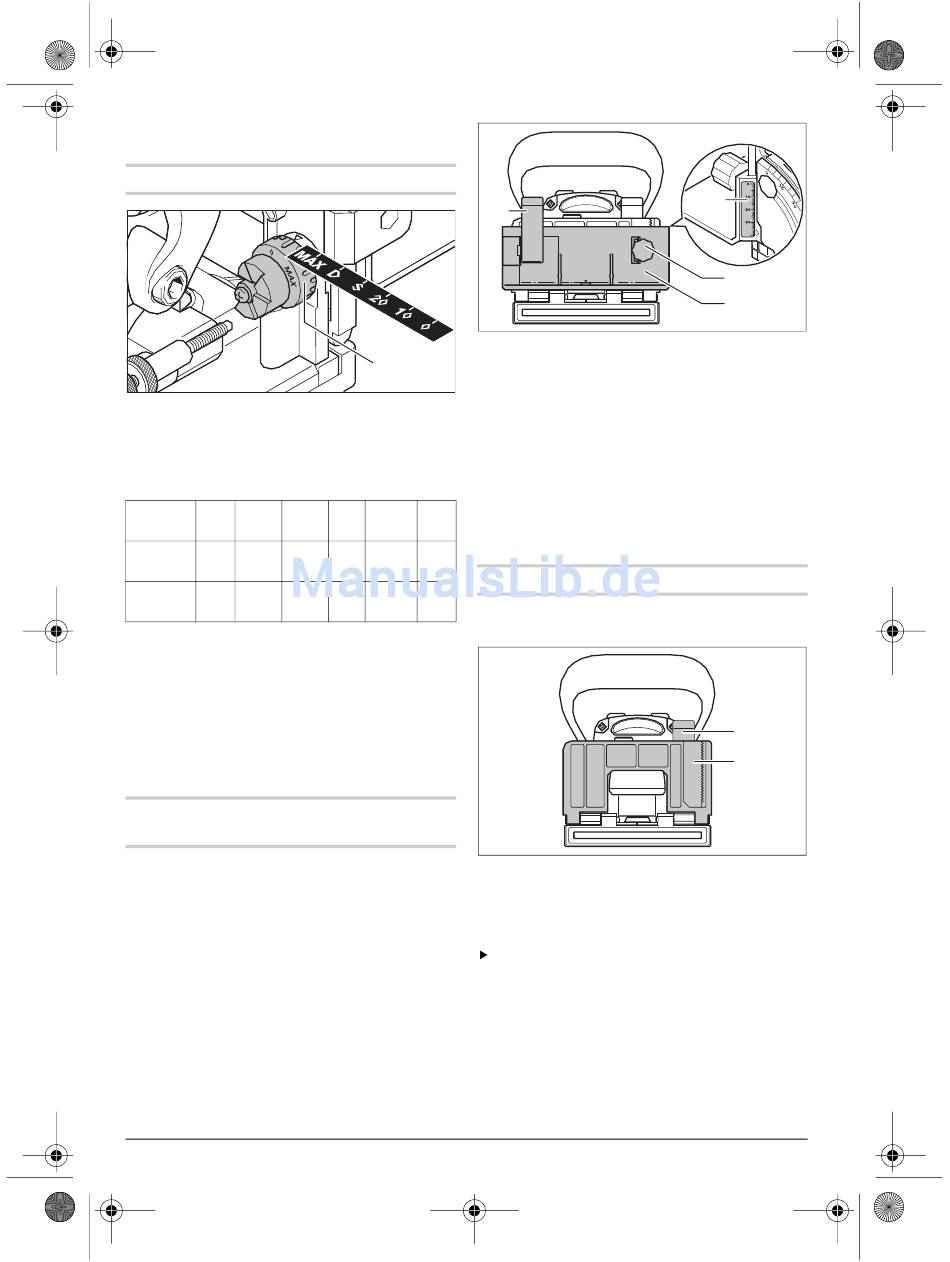

Betrieb

Frästiefe einstellen
Mit dem Drehknopf 18 können Sie die Frästiefe fest-
legen. Der Drehknopf hat für sechs Flachdübelgrößen
Einrasthöhen.
Zuordnung der Einrasthöhen zu Flachdübeln und
Frästiefen:
Einrast- 0 10
höhe
Flach- Nr. 0 Nr. 10 Nr. 20 Sim-
dübel
Frästiefe
in mm 8 10 12,3
Bei Verwendung von nachgeschärften Scheibenfrä-
sern muss die Frästiefe eventuell nachjustiert werden.
Lösen Sie dazu die Sicherungsmutter 19. Durch Dre-
hen der Rändelschraube 20 im Uhrzeigersinn können
Sie die Frästiefe verringern bzw. durch Drehen gegen
den Uhrzeigersinn vergrößern. Überprüfen Sie die ein-
gestellte Frästiefe durch Probefräsungen. Drehen Sie
anschließend die Sicherungsmutter 19 wieder gut
fest.
Höhenverstellbaren Anschlag
einstellen
Mit dem höhenverstellbaren Anschlag 10 können Sie
den Abstand zwischen Werkstückoberseite und der
zu fräsenden Nut festlegen.
Zur Montage des höhenverstellbaren Anschlags 10
setzen Sie diesen auf den Winkelanschlag 17 und
drehen ihn mit dem Drehknopf 7 in die Führung am
Winkelanschlag hinein.
Hinweis: Wenden Sie bei der Montage keine Gewalt
an! In der richtigen Position läuft der Anschlag 10
leichtgängig.
12 | Deutsch
13
Stellen Sie mit Hilfe des Drehknopfes 7 den gewünsch-
18
ten Abstand an der Höhenskala 5 ein. Ziehen Sie dann
den Klemmhebel 13 an.
Damit die Nut in der Mitte eines Werkstückes positio-
niert wird, müssen Sie den höhenverstellbaren An-
schlag auf die Hälfte der Werkstückstärke einstellen.
Beispiel: Bei einem 18 mm starken Werkstück stellen
Sie an der Höhenskala 9 mm ein.
Zum Abnehmen des höhenverstellbaren Anschlags 10
lösen Sie den Klemmhebel 13 und drehen den
20 S D MAX
Anschlag mit dem Drehknopf 7 nach oben aus dem
Winkelanschlag 17 heraus.
Duplex –
plex
Fräswinkel einstellen
13 14,7 22 Der Winkelanschlag 17 ermöglicht das einfache Frä-
sen an Gehrungen.
Zum Verstellen des Winkelanschlags 17 lösen Sie
den Klemmhebel 4. Kippen Sie den Winkelanschlag,
bis der gewünschte Winkel auf der Winkelskala 6 ein-
gestellt ist (bei 0°, 45° und 90° befinden sich Einrast-
punkte). Ziehen Sie dann den Klemmhebel 4 an.
Achten Sie darauf, dass sich nach dem Ver-
stellen des Fräswinkels weder der höhenver-
stellbare Anschlag 10 noch die Aufsteckplat-
te 16 im Austrittsbereich des Scheibenfräsers
befinden. Drücken Sie zur Überprüfung bei ausge-
schaltetem Elektrowerkzeug den Fräseraustritt z.B.
gegen eine Tischkante, bis der Scheibenfräser
sichtbar wird. Der maximal ausgefahrene Scheiben-
fräser darf den höhenverstellbaren Anschlag 10
bzw. die Aufsteckplatte 16 nicht berühren.
5
7
10
4
17
