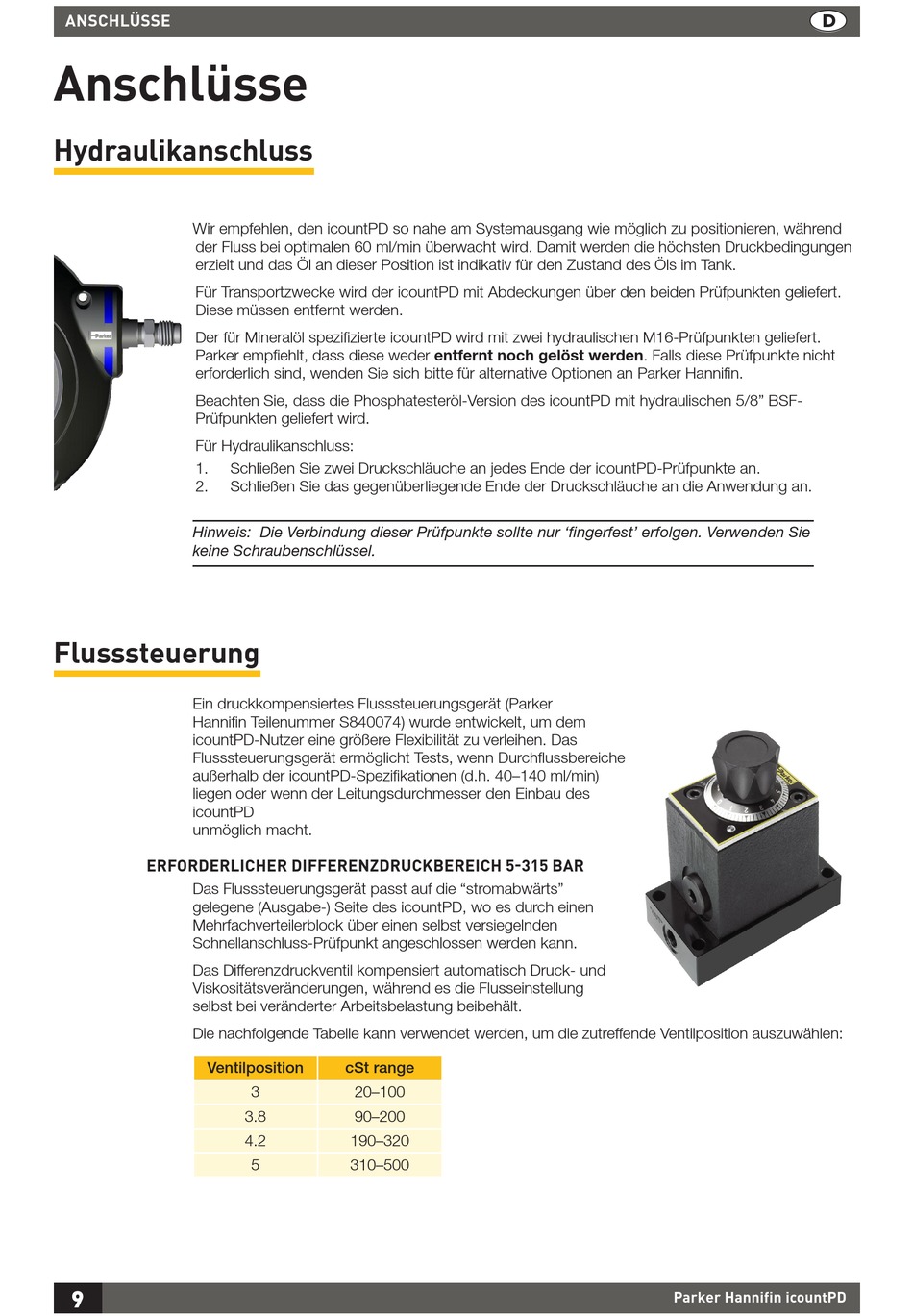

AnScHLüSSE
Anschlüsse
Hydraulikanschluss
Wir empfehlen, den icountPD so nahe am Systemausgang wie möglich zu positionieren, während
der Fluss bei optimalen 60 ml/min überwacht wird. Damit werden die höchsten Druckbedingungen
erzielt und das Öl an dieser Position ist indikativ für den Zustand des Öls im Tank.
Für Transportzwecke wird der icountPD mit Abdeckungen über den beiden Prüfpunkten geliefert.
Diese müssen entfernt werden.
Der für Mineralöl spezifizierte icountPD wird mit zwei hydraulischen M16-Prüfpunkten geliefert.
Parker empfiehlt, dass diese weder entfernt noch gelöst werden. Falls diese Prüfpunkte nicht
erforderlich sind, wenden Sie sich bitte für alternative Optionen an Parker Hannifin.
Beachten Sie, dass die Phosphatesteröl-Version des icountPD mit hydraulischen 5/8" BSF-
Prüfpunkten geliefert wird.
Für Hydraulikanschluss:
1.
2.
Hinweis: Die Verbindung dieser Prüfpunkte sollte nur 'fingerfest' erfolgen. Verwenden Sie
keine Schraubenschlüssel.
Flusssteuerung
Ein druckkompensiertes Flusssteuerungsgerät (Parker
Hannifin Teilenummer S840074) wurde entwickelt, um dem
icountPD-Nutzer eine größere Flexibilität zu verleihen. Das
Flusssteuerungsgerät ermöglicht Tests, wenn Durchflussbereiche
außerhalb der icountPD-Spezifikationen (d.h. 40–140 ml/min)
liegen oder wenn der Leitungsdurchmesser den Einbau des
icountPD
unmöglich macht.
ERFoRDERLIcHER DIFFEREnzDRUcKBEREIcH 5-315 BAR
Das Flusssteuerungsgerät passt auf die "stromabwärts"
gelegene (Ausgabe-) Seite des icountPD, wo es durch einen
Mehrfachverteilerblock über einen selbst versiegelnden
Schnellanschluss-Prüfpunkt angeschlossen werden kann.
Das Differenzdruckventil kompensiert automatisch Druck- und
Viskositätsveränderungen, während es die Flusseinstellung
selbst bei veränderter Arbeitsbelastung beibehält.
Die nachfolgende Tabelle kann verwendet werden, um die zutreffende Ventilposition auszuwählen:
Ventilposition
9
Schließen Sie zwei Druckschläuche an jedes Ende der icountPD-Prüfpunkte an.
Schließen Sie das gegenüberliegende Ende der Druckschläuche an die Anwendung an.
cSt range
3
20–100
3.8
90–200
4.2
190–320
5
310–500
d
Parker Hannifin icountPD
