REFEREnz

Referenz

optionale Kabelkonfiguration

Verdrahtungskonfiguration für 5 Meter Kabel für begrenztes Relais

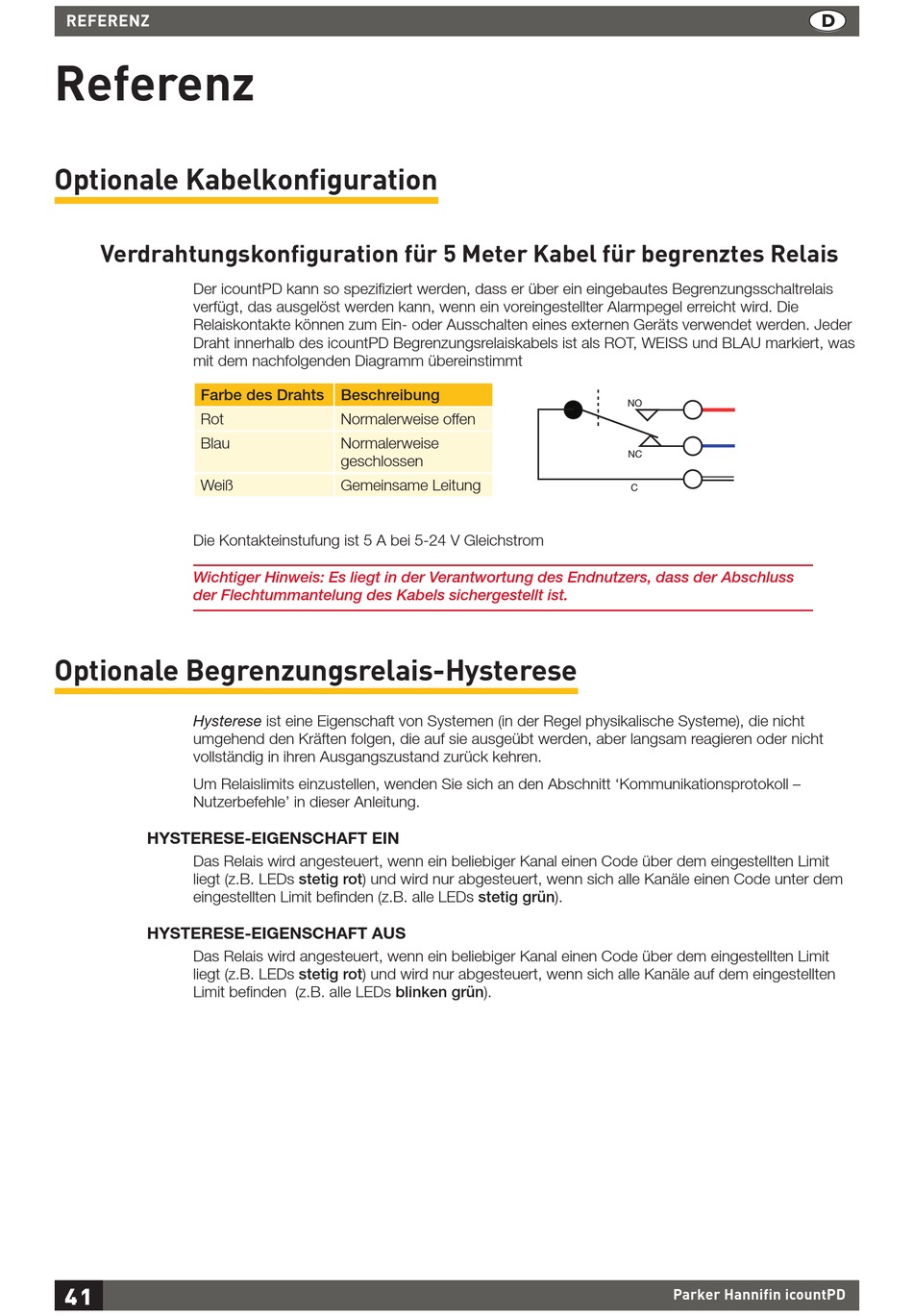

Der icountPD kann so spezifiziert werden, dass er über ein eingebautes Begrenzungsschaltrelais
verfügt, das ausgelöst werden kann, wenn ein voreingestellter Alarmpegel erreicht wird. Die
Relaiskontakte können zum Ein- oder Ausschalten eines externen Geräts verwendet werden. Jeder
Draht innerhalb des icountPD Begrenzungsrelaiskabels ist als ROT, WEISS und BLAU markiert, was
mit dem nachfolgenden Diagramm übereinstimmt
Farbe des Drahts
Rot
Blau
Weiß
Die Kontakteinstufung ist 5 A bei 5-24 V Gleichstrom
Wichtiger Hinweis: Es liegt in der Verantwortung des Endnutzers, dass der Abschluss
der Flechtummantelung des Kabels sichergestellt ist.

optionale Begrenzungsrelais-Hysterese

Hysterese ist eine Eigenschaft von Systemen (in der Regel physikalische Systeme), die nicht
umgehend den Kräften folgen, die auf sie ausgeübt werden, aber langsam reagieren oder nicht
vollständig in ihren Ausgangszustand zurück kehren.
Um Relaislimits einzustellen, wenden Sie sich an den Abschnitt 'Kommunikationsprotokoll –
Nutzerbefehle' in dieser Anleitung.
HySTERESE-EIGENSCHAFT EIN
Das Relais wird angesteuert, wenn ein beliebiger Kanal einen Code über dem eingestellten Limit
liegt (z.B. LEDs stetig rot) und wird nur abgesteuert, wenn sich alle Kanäle einen Code unter dem
eingestellten Limit befinden (z.B. alle LEDs stetig grün).
HySTERESE-EIGENSCHAFT AUS
Das Relais wird angesteuert, wenn ein beliebiger Kanal einen Code über dem eingestellten Limit
liegt (z.B. LEDs stetig rot) und wird nur abgesteuert, wenn sich alle Kanäle auf dem eingestellten
Limit befinden (z.B. alle LEDs blinken grün).
4 1
Beschreibung
Normalerweise offen
Normalerweise
geschlossen
Gemeinsame Leitung
��
��
Parker Hannifin icountPD
