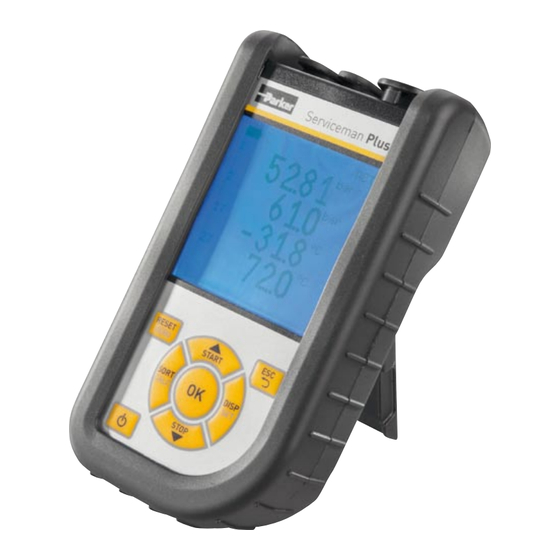

- Seite 1 Parker Serviceman Plus Tragbares Handmessgerät...
-
Seite 2: Vorwort
Vorwort Revisionsverlauf Version Datum Änderung 01/2012 Erstausgabe Kontaktadressen Parker Hannifin Manufacturing Germany GmbH & Co. KG Fluid Connectors Group Europe Tube Fittings Division Europe Postfach 12 02 06, 33652 Bielefeld Am Metallwerk 9, 33659 Bielefeld Tel. +49 521/40 48-0 +49 521/40 48-42 80 E-Mail: Ermeto@parker.com... -
Seite 3: Inhaltsverzeichnis
Wartung/Reinigung/Reparatur ....20 Messgerätes ............6 Sensoren anschließen ........8 Hinweise zur Wartung und Kalibrierung ....20 Reparatur ............20 SCM-155-0-02 mit Parker Analogeingängen ..8 Zubehör ............21 SCM-155-2-05 mit Parker CAN-Sensoren ....9 Verwenden des Strom-Spannungswandlers Zubehör und Ersatzteile für beide Versionen ..21 SCMA-VADC-600 .......... -
Seite 4: Sicherheitshinweise/Produktauswahl
GeFaHR tungsarbeiten sowie im Bereich der Maschinenoptimierung. Das Bei der Auswahl von Sensoren sollte der Überlastdruck Gerät darf nur mit Sensoren und Zubehör aus dem Parker Senso- nicht überschritten werden. Bei Überschreiten des Über- Control Zubehörprogramm genutzt werden. lastdruckes kann (je nach Länge/Häufigkeit und Höhe der Druckspitze) eine Beschädigung des Sensors erfol-... -
Seite 5: Service/Reparatur
Sicherheitshinweise/Produktauswahl Service/Reparatur Was müssen Sie tun? Für Reparatur oder Kalibrierung der Messgeräte wenden Sie sich Nachdem Ihr Gerät sein Lebensende erreicht hat, senden Sie es bitte an Ihre Verkaufsniederlassung. einfach per Paketservice (im Karton) an die Verkaufsniederlas- sung, welche Sie betreut. Wir übernehmen dann alle anfallenden Hinweise zur entsorgung Recycling- und Entsorgungsmaßnahmen. -
Seite 6: Geräteversion/Lieferumfang/Update
Die Grundausstattung Ihres Messgerätes enthält die folgende alisiert werden, um das Messgerät auf dem aktuellen Stand zu Ausstattung: halten. In diesem Abschnitt wird das Vorgehen beim Aktualisieren • „SCM-155-0-02“: Anschlüsse für zwei Parker Analogsensoren erklärt. oder Die aktuelle Firmware-Version des Messgerätes wird beim Ein- •... -
Seite 7: Akkuwechsel
Geräteversion/Lieferumfang/update Laden des akkus Ladezeit am PC: > 7h Ladezeit am Netzteil CAN Version: ca. 7h Analoge Version: ca. 3,5 h acHtunG Das Gerät kann zwar auch über eine USB-Schnittstelle des PC geladen werden. Der PC liefert jedoch relativ geringe Ströme. Das Laden des Akkus dauert daher deutlich länger. -
Seite 8: Sensoren Anschließen
Sensoren anschließen Sensoren anschließen ScM-155-0-02 mit Parker analogeingängen Analogkabel Analogkabel SCK-102-XX-02 SCK-102-XX-02 V1.0/02/12... -
Seite 9: Scm-155-2-05 Mit Parker Can-Sensoren
Sensoren anschließen ScM-155-2-05 mit Parker can-Sensoren CAN Verbindungskabel SCK-401-XX-4F-4M CAN Y-Verteiler Die CAN-Sensoren werden in der Reihenfol- SCK-401-0.3-Y CAN Widerstand ge des Anschließens den Kanälen zugeord- net. Nach dem Ausschalten wird die Sortie- SCK-401-R rung beibehalten. Bitte achten Sie darauf, dass der CAN-Bus... -
Seite 10: Die Speedcon Verbindung
Sensoren anschließen 3.2.1 Die Speedcon Verbindung Wird während einer laufenden Messwertspeicherung ein acHtunG weiterer Sensor angeschlossen, wird dieser nicht berück- Stecken Sie die Kunststoffkappen auf die nicht be- sichtigt. Das bedeutet, dass ein neuer Kanal nicht darge- nutzten Anschlüsse. Offene Ein-/Ausgänge führen zum stellt wird und die Messwerte dieses Kanals nicht gespei- Verlust der Gewährleistung des Staub- und Spritzwas- chert werden. -
Seite 11: Verwenden Des Strom-Spannungswandlers Scma-Vadc-600
Geräteeinstellungen Geräteeinstellungen Verwenden des Strom-Spannungswandlers ScMa-VaDc-600 Ein Teil der Tasten ist doppelt belegt. In die zweite, grau Der Strom-/Spannungswandler kann nur mit der Analogversion gedruckte Funktion gelangen Sie, wenn Sie die Taste 3 s. des Messgerätes SCM-155-0-02 verwendet werden. Nach dem halten. -
Seite 12: Disp - Aktuelle-Messwerte, Min-, Max-Werte, Sensorendwert Oder Temperatur Anzeigen
Geräteeinstellungen DISP – aktuelle-Messwerte, MIn-, MaX-Werte, Sensorendwert oder temperatur anzeigen DISP DISP DISP DISP SORt - Kanäle im Display umsortieren START SORT CALC STOP START STOP V1.0/02/12... -
Seite 13: Sort Reset - Zurücksetzen Der Sortierung Auf Werkseinstellung
Geräteeinstellungen SORt ReSet – Zurücksetzen der Sortierung auf Werkseinstellung Alle Sensoren abstecken SORT CALC caLc – Rechenkanal einfügen Differenz 1-2 START START SORT CALC STOP STOP Hydraulische Leistung (1*2 -> p*Q/600) START SORT CALC STOP Als Formeln stehen Differenzwert, Addition und Leistung (Multiplikation) zur Verfügung. Nach der Auswahl der Formel werden die Messgrößen auf Plausibilität überprüft. -
Seite 14: Set - Gerätegrundeinstellungen
Geräteeinstellungen Set – Gerätegrundeinstellungen START DISP STOP START STOP Druck: bar, mbar, psi, kPa, MPa Temperatur: °C, °F Durchfluss: L/min, G/min Drehzahl: RPM, 1/min Leistung: kW, HP Ölqualität: ISO, NAS Kontrast: 0 … 100% Sprache: Deutsch, English, Francais, Italiano, Alternativ können die Gerätegrundeinstellungen auch Espanol über die PC Software verändert werden. -
Seite 15: Start/Stop - Messwertspeicherung
Geräteeinstellungen StaRt/StOP – Messwertspeicherung Das Gerät kann im internen Speicher nur eine Messung speichern. Starten Sie eine neue Messung, wird die alte überschrie- ben. Zum Speichern mehrerer Messungen verwenden Sie bitte einen USB-Speicherstick. Wird vor dem Einschalten ein USB-Stick angesteckt, wird die Messung aus dem internen Speicher auf den Stick gespeichert. Im Display erscheint dann: acHtunG Den Stick nur bei ausgeschaltetem Gerät ein- oder ausstecken. -
Seite 16: Messwertspeicherung Im Internen Speicher
Geräteeinstellungen Messwertspeicherung im internen Speicher STOP START 4.8.1 Messwertspeicherung im uSB-Stick STOP START Der Dateiname wird bei jeder Messung inkrementiert. Die Dateien werden mit Datum und Uhrzeit gespeichert. Onlinemessung mit der Pc Software Die Messdaten können auch direkt über die USB-Schnittstelle in die PC-Software übertragen, angezeigt und gespeichert werden. De- tails finden Sie in der Hilfe der PC-Software. -
Seite 17: Zero - Offsetfehler Abgleichen
Geräteeinstellungen 4.10 ZeRO – Offsetfehler abgleichen 4.10.1 ZeRO – Input Offset ZERO – Input Offset setzt den Nullpunkt der angeschlossenen Sensoren zurück. Der Nullpunktabgleich wird aus Sicherheitsgründen nur durchgeführt, wenn die Abgleichwerte kleiner als 5% des Messbereich- sendwertes der Sensoren sind. Ansonsten erscheint OFL im Display. Der Offset bleibt bis zum Ausschalten des Gerätes gespeichert. - Seite 18 Geräteeinstellungen 4.10.2 ZERO – Δ Offset ZERO – Δ Offset setzt den Differenzwert bei einer Differenzdruckmessung auf Null. Führen Sie den Differenzdruckabgleich unter Betriebsdruck durch, der Abgleich ist nur für diesen Druck gültig. Montieren Sie dazu beide Sensoren am gleichen Anschluss (T-Adapter). Die Toleranz der Sensoren zueinander wird durch den Abgleich auf Null gesetzt.
-
Seite 19: Fehlermeldungen
Sie das Gerät bitte zur Reparatur ein. Stick fehlerhaft war CAN ERROR CAN-Initialisierung fehlgeschlagen. Unbekannter Bitte stellen Sie sicher, dass Sie ausschließlich CAN-Sensor oder mehr als drei CAN-Sensoren Parker CAN-Sensoren verwenden und maximal 3 angeschlossen Sensoren angeschlossen haben V1.0/02/12... -
Seite 20: Wartung/Reinigung/Reparatur
Wartung/Reinigung/Reparatur Wartung/Reinigung/Reparatur Reparatur Im Reparaturfall kontaktieren Sie bitte Ihre Verkaufsniederlassung unter Angabe folgender Informationen: acHtunG • Eigene Unternehmensbezeichnung Vor der Reinigung Messgerät ausschalten und von Stromversorgung trennen. • Abteilung • Ansprechpartner • Telefon- und Faxnummer acHtunG • E-Mail-Adresse Aggressive Reinigungsmittel, Lösemittel, Waschbenzin oder ähnliche Chemikalien dürfen nicht verwendet wer- •... -
Seite 21: Zubehör
Zubehör Zubehör Zubehör und ersatzteile für beide Versionen temperatursensoren (-25...125 °c) KFZ-adapter 12/24 VDc Scna-uSB-caR mit Einschraubfühler (M10x1) Sct-150-04-02 uSB-anschlusskabel (2 m) ScK-315-02-36 mit Stabfühler Sct-150-0-02 zum Laden und zur Verbindung mit Drehzahlsensor (0...10.000 RPM) dem PC mit 2 m Festkabel ScRPM-220 netzteil (mit USB-Anschluss) ScSn-440... -
Seite 22: Can-Bus Sensoren (Mit Automatischer Sensorkennung) Und Anschlusskabel
Zubehör can-Bus Sensoren (mit automatischer Sensorken- nung) und anschlusskabel (Details siehe Katalog 4054) Durchflussturbine mit Belastungsventil anschlusskabel can 150 L/min ScFt-150-DRV-c2-05 ScK-401-02-4F-4M 300/750 L/min ScFt-PtQ-XXX-c2-05 ScK-401-05-4F-4M Verlängerung (10 m) ScK-401-10-4F-4M Frequenzadapter (2 Hz… 5 KHz) Y-Verteiler can inkl. Kabeladapter M8x1, mit Analog- und CAN-Bus Schnittstelle ScMa-Fcu-600 ScK-401-0.3-Y... -
Seite 23: Technische Daten
ScM-155-0-02 ScM-155-2-05 analog-Version can-Version Eingänge Sensoreingänge: 2 x Parker Analogsensor Sensoreingänge: CAN-BUS-Schnittstelle mit Sensorkennung für bis zu 3 x Parker CAN-BUS Sensor mit Sensorkennung Messgenauigkeit: < ± 0,2 % FS ± 1 Digit Messgenauigkeit: Steckverbindung: 5-pol., Push-Pull Steckverbindung: 5-pol., M12x1,... - Seite 24 technische Daten ausführung ScM-155-0-02 ScM-155-2-05 analog-Version can-Version Anzeige (Display) Typ: FSTN-LCD, grafisch, mit LED Hintergrundbeleuchtung Sichtbare Fläche: 62 mm x 62 mm Auflösung: 130 x 130 Pixel Akku Typ: Lithium-Ionen-Pack Typ: Lithium-Ionen-Pack 3,7 V DC / 2250 mAh 3,7 V DC / 4500 mAh Ladezeit mit Netzteil: ca.
- Seite 25 Bedienungsanleitung Parker Service Master Plus © 2012 Parker Hannifin Corporation Serviceman Plus 4077-OM/DE V1.0/05/12 Parker Hannifin Manufacturing Germany GmbH & Co. KG Fluid Connectors Group Europe Tube Fittings Division Europe Postfach 12 02 06, 33652 Bielefeld Am Metallwerk 9, 33659 Bielefeld Tel.
