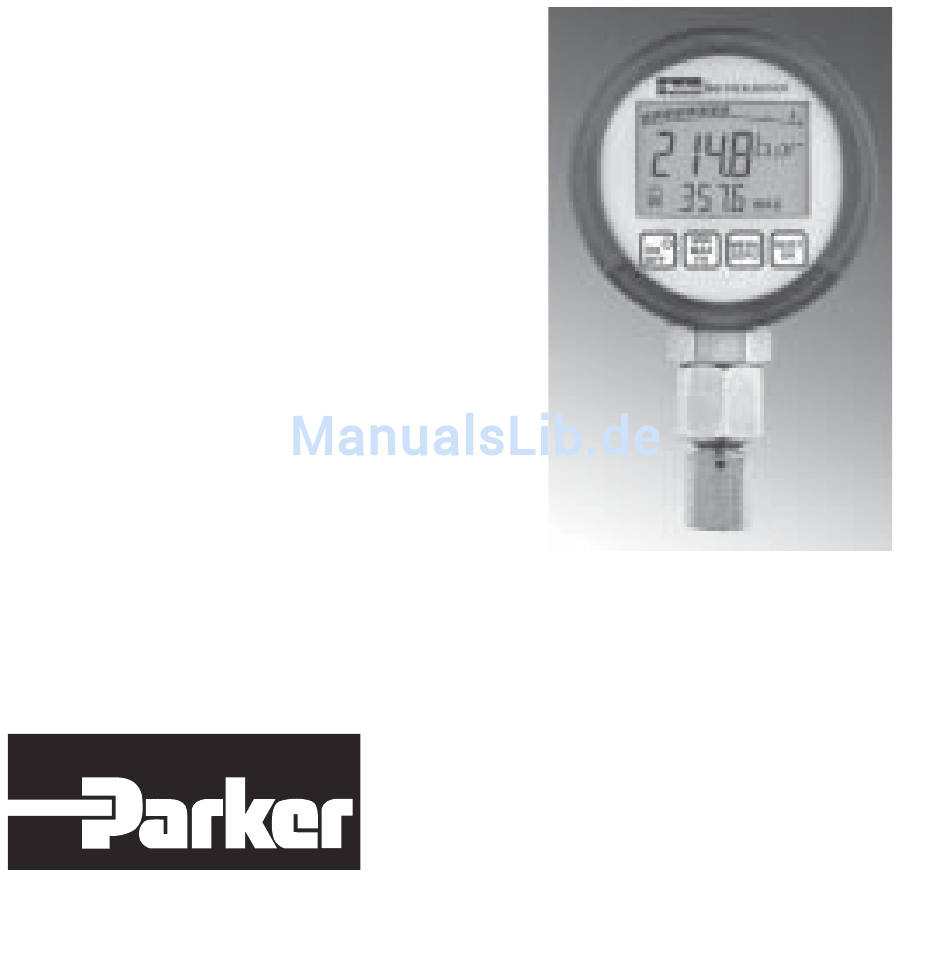

- Seite 1 Bedienungsanleitung Operating Instructions Mode d'emploi Gebruiksaanwijzing Istruzioni per l'uso Instrucciónes para el manejo ServiceJunior ® SensoControl...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung 1.1 Sicherheitshinweise/Produktauswahl 1.2 Geräteversionen und Lieferumfang Inbetriebnahme 2.1 Batteriewechsel Funktionen und Tasten 3.1 Anzeigemodus 3.2 Menu-Funktionen Anschluss an die Hydraulik Bedienung des ServiceJuniors 5.1 Einschalten (ON) 5.2 Ausschalten (OFF) 5.3 Beleuchtung einschalten 5.4 MIN/MAX-Anzeige 5.5 FS FullScale Anzeige 5.6 Löschen der MIN/MAX-Werte 5.7 OFL Anzeige 5.8 Nullpunktkorrektur (ZERO) -
Seite 3: Einführung
Fehlfunktionen derart führen, dass auch Personen- bzw. Sachschäden entstehen können. Insbesondere die unsachgemäße Montage des Mano- meters und der dazugehörigen Adapter kann zum Abrei- ßen des Manometers führen. Bezüglich Reparatur oder Kalibrierung der Messgeräte wen- den Sie sich bitte an eine Parker Verkaufsniederlassung. -
Seite 4: Geräteversionen Und Lieferumfang
1.2 Geräteversionen und Lieferumfang Geräteversionen/Lieferumfang Grundeinstellung auf Einheit “bar” Grundeinstellung auf Einheit “PSI” Druckanschluss G1/4 aussen Druckanschluss 7/16-20 UNF aussen Auslieferung mit Adapter M16x2 Auslieferung ohne Adapter Messbereich Bestell Nr. Messbereich Bestell Nr. -1…16,00 bar SCJN-016-01 -1…230,0 SCJR-230-02 0…100,0 SCJN-100-01 0…1500 SCJR-1500-02 0…400,0... -
Seite 5: Inbetriebnahme
Inbetriebnahme Der ServiceJunior wird werkseitig mit eingebauten Batterien aus- geliefert. Nach dem Einschalten ist das Gerät betriebsbereit. 2.1 Batteriewechsel Achtung! Zum Auswechseln der Batteri- en das Gerät ausschalten. Öff- nen Sie das Batteriefach. Set- zen Sie die neuen Batterien ge- mäß... - Seite 6 Die Lebensdauer der Batterie beträgt 1.500 Stunden bei kon- tinuierlichem Betrieb (ohne Beleuchtung). Die Batteriekapazität wird permanent mit dem Batte- riesymbol dargestellt.
-
Seite 7: Funktionen Und Tasten
Funktionen und Tasten Anzeige stellige LCD mit Hinter- grundbeleuchtung Anzeige der Messwerte und Menüfunktionen bar-graph mit Peak & Hold Funktion Istwertanzeige (15 mm) MIN/MAX oder FullScale (FS) (8 mm) Batterie Status Tasten... - Seite 8 Taste Funktion ON/OFF Gerät ein/-ausschalten. 2 s drücken. Hintergrundbeleuchtung ein (für 20 s eingeschaltet). Auswahl Anzeigewert: MIN, MAX oder FS Minimalwert Druckspitze Anzeige des Skalenendwerts (z.B. 400 bar) MENU 2 s drücken. Verändern der Einheiten. Automatische Abschaltung ein oder aus. ZERO Nullpunktabgleich.
-
Seite 9: Anzeigemodus
3.1 Anzeigemodus Im Anzeigemodus wird der aktuelle Druck (IST) abgelesen. In der IST-Anzeige wird der Messwert mit entsprechender Einheit dar- gestellt. MIN-, MAX- oder FS-Wert werden im unteren Display angezeigt. Anzeige Beschreibung bar-graph Zeigt den aktuellen Druck grafisch durch einen bar-graph an. -
Seite 10: Menu-Funktionen
Zeigt den Batteriezustand an (5 Segmente). REC blinkt bei Messwertaufnahme (Option Datenloggerfunktion). Anzeigewert (Istwertanzeige u. MIN/MAX- Anzeige) x10. 3.2 Menu-Funktionen In der MENU-Funktion werden folgende Einstellungen vorgenom- men: Automatische Abschaltung ein oder aus Einstellen der Messeinheit (bar, mbar, PSI, kPa, Mpa) Durch Drücken der Taste MENU (2 s) wird das Funktionsmenü... -
Seite 12: Anschluss An Die Hydraulik
Anschluss an die Hydraulik Gemäß den verschiedenen Versionen (bar/PSI) wird der Service- Junior mit G1/4 (BSPP) oder 7/16-20 UNF Außengewinde ausge- liefert. Geräteversion SCJN-xxx-01 SCJR-xxx-02 Druckanschluss BSPP 7/16-20 UNF Adapter (M16x2) SCA-1/4-EMA-3 SCA-7/16-EMA-3 Mess-Schlauch (M16x2) SCA-EMA-3/3 SCA-EMA-3/3 Messanschluss M16x1.5 SCA-EMA-3/4 SCA-EMA-3/4 Messanschluss M12,65x1.5 SCA-EMA-3/2... - Seite 13 Bitte achten Sie bei einer Direktmontage des ServiceJuniors auf die Drehbarkeit. Sicherheitshinweis bei der Verwendung des 1.000 bar Messbereichs: Der mitgelieferte Adapter SCA-1/4-EMA-3 (SW 27) ist bis zu einem Nenndruck von 1.000 bar zugelassen. Achten Sie bitte auf die Nenndruckangaben der einge- bauten Messanschlüsse sowie die angegebenen Sicher- heitsfaktoren.
-
Seite 14: Bedienung Des Servicejuniors
Bedienung des ServiceJuniors 5.1 Einschalten (ON) Durchführen des Selbsttests Anzeige des Messbereichs (FS) Einheit (bar) SCJN-xxx-01 Einheit (PSI) SCJR-xxx-02 Auto Power Off Funktion aktiv. Automatische Abschaltung nach 5 min. Diese Funktion kann im MENU geändert wer- den. Anzeigemodus: IST-Wert im Display... -
Seite 15: Ausschalten (Off)
5.2 Ausschalten (OFF) (kurz) drücken. 5.3 Beleuchtung einschalten gedrückt halten (2 s). Die Beleuchtung wird nach 20 s automatisch abgeschaltet. 5.4 MIN/MAX-Anzeige Das Darstellungsformat kann entsprechend mit dieser Taste um- geschaltet werden. Die Tastenfunktion ist rollierend, die Werte erscheinen nachein- ander in der Anzeige. -
Seite 16: Fs Fullscale Anzeige
FS erscheint im Display. 5.6 Löschen der MIN/MAX-Werte MIN/MAX-Werte werden gelöscht. 5.7 OFL Anzeige Der gemessene Druck ist außerhalb des Messbereichs (Full Scale). Erscheint diese Anzeige auch im drucklosen Zustand, nehmen Sie bitte Kontakt mit einem Parker Hannifin Verkaufsbüro auf. -
Seite 17: Nullpunktkorrektur (Zero)
5.8 Nullpunktkorrektur (ZERO) Bei unerwünschten Abweichungen im drucklosen Zustand (At- mosphärendruck) kann der Nullpunkt manuell korrigiert werden. Achtung! Die Nullpunktkorrektur setzt den aktuellen IST-Wert auf Null. Diese Funktion nur im drucklosen Zustand aus- führen, um Fehlmessungen auszuschließen. Die Nullpunktkorrektur ist durchgeführt. Im Display er- scheint 0.0 bar als IST-Wert. -
Seite 18: Zurücksetzen Der Nullpunktkorrektur
5.9 Zurücksetzen der Nullpunktkorrektur Gerät ausschalten. Nach erneutem Einschalten ist die Nullpunktkorrektur nicht mehr aktiv. 5.10 Automatische Abschaltung 2 s drücken. Je nach Konfiguration des Gerätes sind zwei verschiedene An- zeigen möglich: Automatische Abschaltung Dauerbetrieb PO On PO OFF Nach Betätigen von Nach Betätigen von muss erfolgt die automatische... -
Seite 19: Verändern Der Einheiten
5.11 Verändern der Einheiten 2 s drücken. ↔ drücken. kurz drücken. Die nächste Einheit erscheint. Bestätigen der Einheit. (Messbereich 16 bar/230 PSI) -
Seite 20: Verändern Der Filtereinstellung (Dämpfung)
5.12 Verändern der Filtereinstellung (Dämpfung) 2 s drücken. ↔ drücken. drücken. kurz drücken. Die Filterauswahl erscheint. Bestätigen der Filtereinstellung. -
Seite 21: Anzeige Der Seriennummer
5.13 Anzeige der Seriennummer drücken. Anzeige der Seriennummer (1. Zeile). Anzeige der Software-Version (2. Zeile). -
Seite 22: Technische Daten

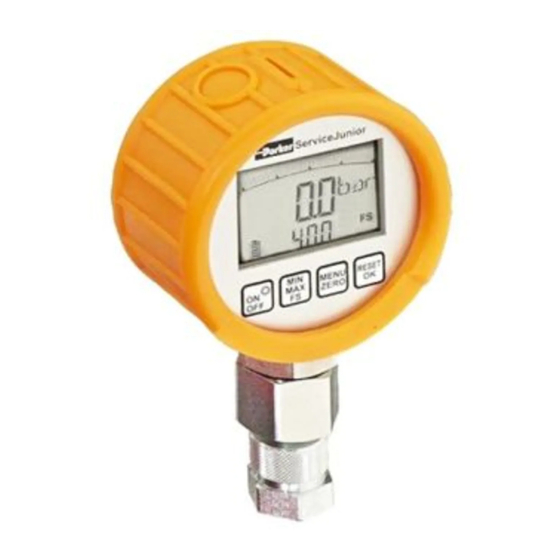

Technische Daten Ausführung – Digitales Manometer mit IST-, MIN- und MAX-Anzeige – bar-Graph mit 33 Segmenten (Schleppzeigerfunktion) – 4 stelliges LC Display (15 mm) mit Hintergrundbeleuchtung – Batteriebetrieben mit Low Power Electronic System – Batterielebensdauer 1.500 h (ohne Beleuchtung) – Druckanschluss Edelstahl 1.4404 –... - Seite 23 Dichtung Standard NBR ® Viton (FKM); EPDM auf Anfrage Medienberührende Teile Edelstahl 1.4404, NBR, Keramik Spannungs- Batterie 2 x1,5 VDC AA (LR6 –AA) Alkaline versorgung (Mignon) Umgebungstemperatur: -10…50 °C Umgebungs- -20…+60 °C bedingungen Lagerungstemperatur: -20…+80 °C Fluidtemperatur: rel. Feuchte: < 85% Schutzklasse: EN 60529 (IP 67) Vibration:...
- Seite 24 Digitales Manometer ServiceJunior Messbereich Anzeige Anzeige Anzeige mbar -1…16 -1,00...16,00 -14,5...230,0 -999...16000 0…100 0...100,0 0...1500 0…400 0...400,0 0...5800 0…600 0...600,0 0...8700 0…1000 0...1000 0...15000 Messbereich Anzeige Anzeige -1…16 -100...1600 0…100 0...10000 0...10,00 0…400 0...4000 (x10) 0...40,00 0…600 0...6000 (x10) 0...60,00 0…1000 0...100,0 Messbereich...
- Seite 25 Das Überschreiten der maximalen Überlastwerte (P kann zu Fehlfunktionen bis hin zur Zerstörung des Ser- viceJuniors führen. Berstdrücke beziehen sich auf Angaben ohne montier- ten Adapter M16x2. Der ServiceJunior entspricht den Richtlinien der Europäischen Gemeinschaft (EU) und ist somit CE konform. DIN / EN 61000-6-2 DIN / EN 61000-6-3 Technische Änderungen vorbehalten.
- Seite 26 Parker Hannifin GmbH Tube Fittings Division Europe Postfach 12 02 06, 33652 Bielefeld Am Metallwerk 9, 33652 Bielefeld Tel. ++49 521/40 48-0 ++49 521/40 48-42 80 E-Mail: Ermeto@parker.com http://www.parker.com...
