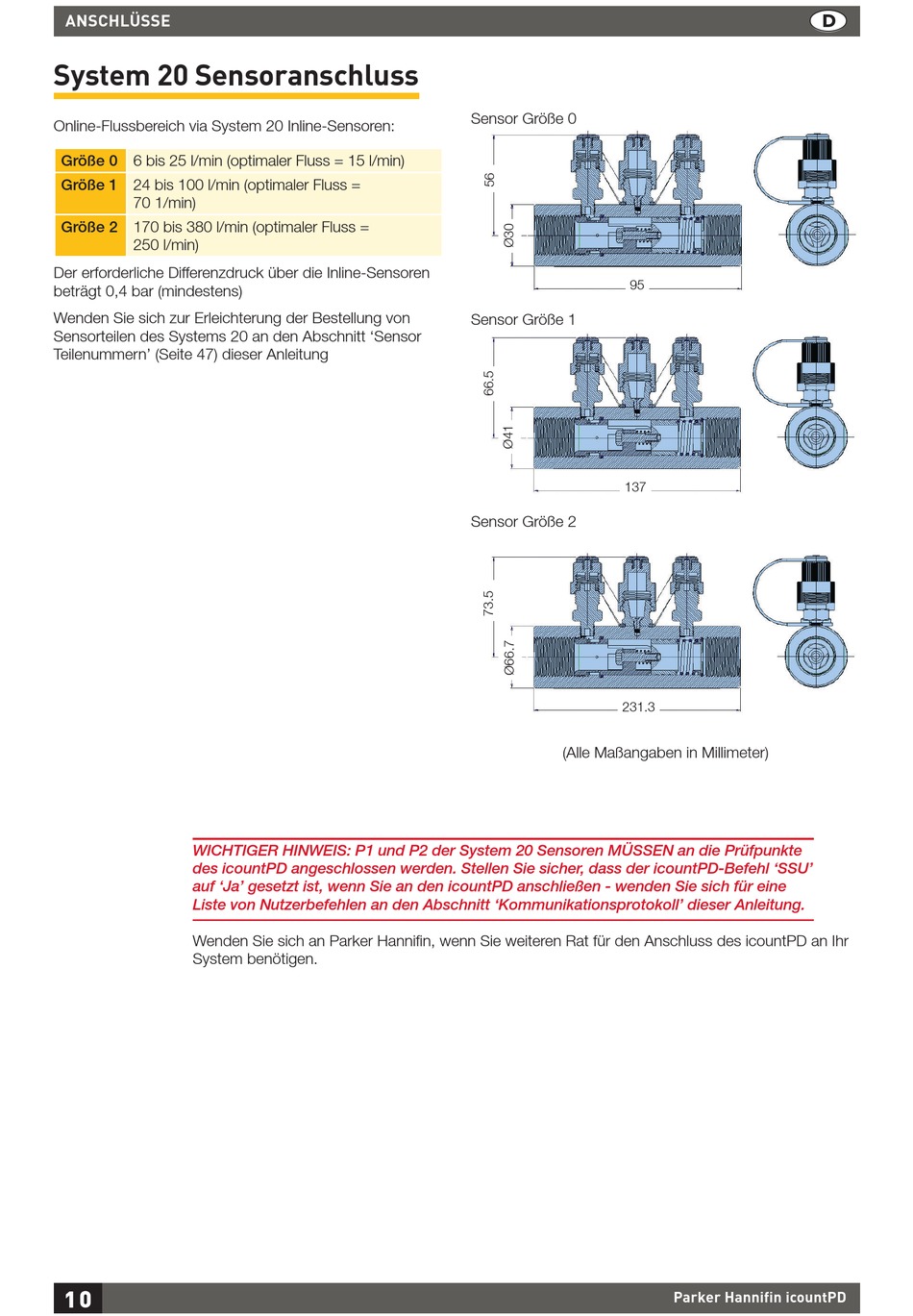

System 20 Sensoranschluss
Online-Flussbereich via System 20 Inline-Sensoren:
Größe 0 6 bis 25 l/min (optimaler Fluss = 15 l/min)
Größe 1 24 bis 100 l/min (optimaler Fluss =
70 1/min)
Größe 2 170 bis 380 l/min (optimaler Fluss =
250 l/min)
Der erforderliche Differenzdruck über die Inline-Sensoren
beträgt 0,4 bar (mindestens)
Wenden Sie sich zur Erleichterung der Bestellung von
Sensorteilen des Systems 20 an den Abschnitt 'Sensor
Teilenummern' (Seite 47) dieser Anleitung
WICHTIGER HINWEIS: P1 und P2 der System 20 Sensoren MÜSSEN an die Prüfpunkte
des icountPD angeschlossen werden. Stellen Sie sicher, dass der icountPD-Befehl 'SSU'
auf 'Ja' gesetzt ist, wenn Sie an den icountPD anschließen - wenden Sie sich für eine
Liste von Nutzerbefehlen an den Abschnitt 'Kommunikationsprotokoll' dieser Anleitung.
Wenden Sie sich an Parker Hannifin, wenn Sie weiteren Rat für den Anschluss des icountPD an Ihr
System benötigen.
1 0
Sensor Größe 0
95
Sensor Größe 1
137
Sensor Größe 2
231.3
(Alle Maßangaben in Millimeter)
