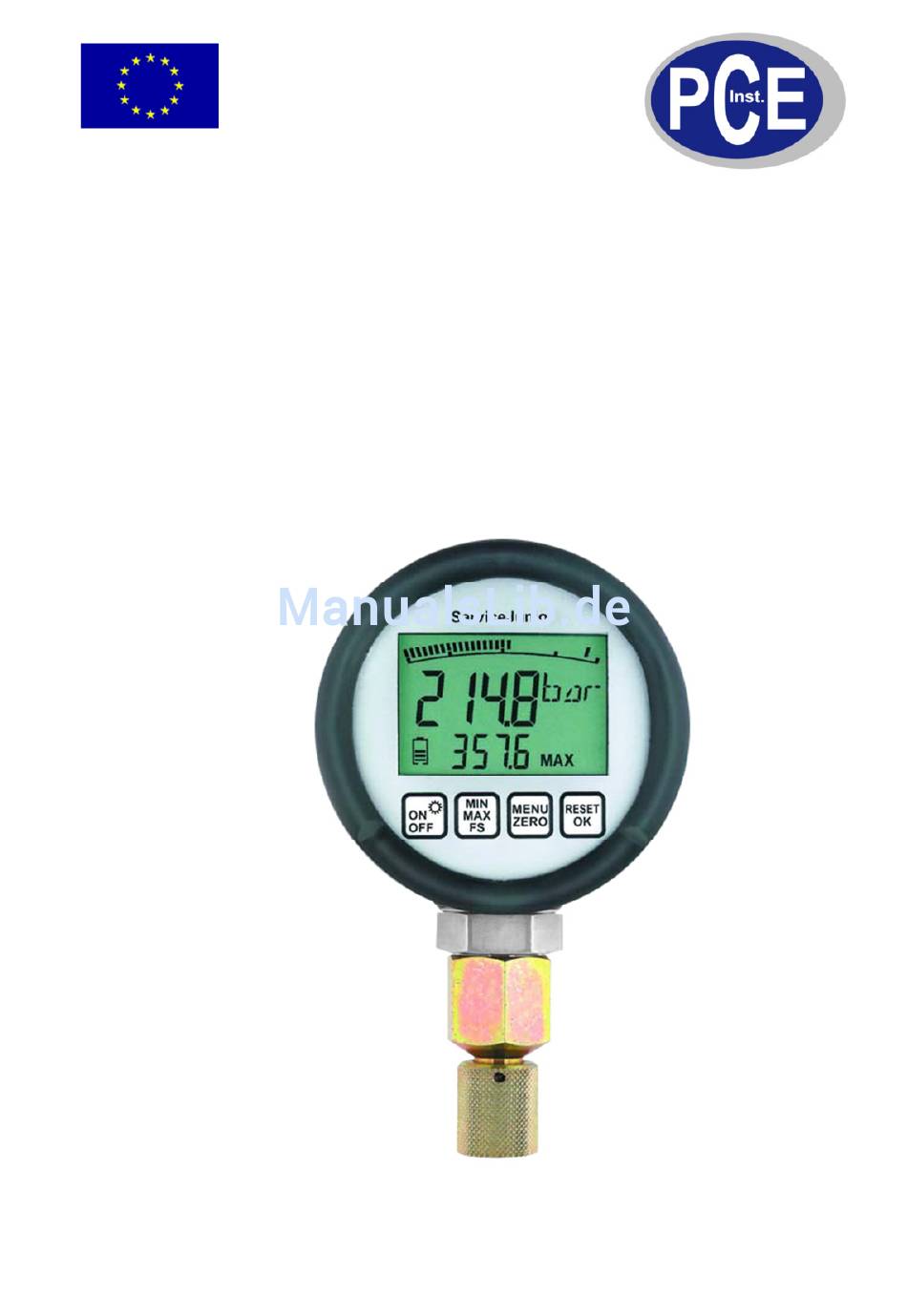

- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Druckmanometer PCE-SCJN Serie Version 1.1 25.02.2011...
- Seite 2 BETRIEBSANLEITUNG www.warensortiment.de Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise •...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung ........................1 Sicherheitshinweise/Produktauswahl ................1 Geräteversionen und Lieferumfang.................. 1 2 Inbetriebnahme ......................2 Batteriewechsel........................2 3 Funktionen und Tasten ..................... 3 Anzeigemodus ......................... 4 Menu-Funktionen ......................4 4 Anschluss an die Hydraulik ..................5 5 Bedienung des Manometers ................ -
Seite 4: Einführung

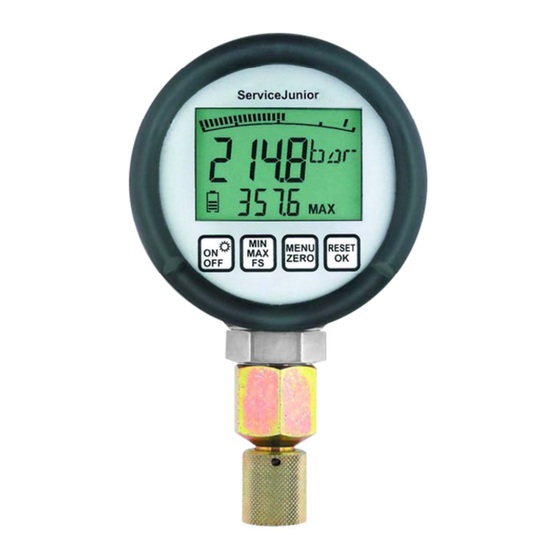

1 Einführung Der ServiceJunior ist ein digitales Manometer mit MIN-/MAX -Anzeige. Die Genauigkeit ist ± 0,5 % bezogen auf den Messbereichsendwert (FS). Mit einer Abtastrate von 10 ms (100 Messwerte/s) werden dynamische Druckspitzen gemessen. Der MIN-/MAX-Speicher wird permanent aktualisiert und überschrieben. 1.1 Sicherheitshinweise/Produktauswahl Die ordnungsgemäße Funktion des ServiceJuniors wird ausschließlich bei Einhaltung der in dieser Bedienungsanleitung dargestellten Spezifikationen gewährleistet. -
Seite 5: Inbetriebnahme
2 Inbetriebnahme Der ServiceJunior wird werkseitig mit eingebauten Batterien ausgeliefert. Nach dem Einschalten ist das Gerät betriebsbereit. 2.1 Batteriewechsel Achtung! Zum Auswechseln der Batterien das Gerät ausschalten. Öffnen Sie das Batteriefach. Setzen Sie die neuen Batterien gemäß Abbildung ein. Achten Sie auf die Polarität der Batterie. Batterie: 2 x 1,5 V (LR6 - AA) Die Batterielebensdauer beträgt 1.500 Stunden bei kontinuierlichem Betrieb (ohne Beleuchtung). -
Seite 6: Funktionen Und Tasten
3 Funktionen und Tasten Anzeige • 4 ½ stellige LCD mit Hintergrundbeleuchtung • Anzeige der Messwerte und Menu-Funktionen ServiceJunior „bar-Graph“ mit Peak & Hold Funktion Istwertanzeige (15 mm) MIN/MAX oder FullScale (FS) (8 mm) Batterie Status Tastatur MENU RESET ZERO MENU RESET ZERO... -
Seite 7: Anzeigemodus
3.1 Anzeigemodus Im Anzeigemodus wird der aktuelle Druck (IST) abgelesen. In der IST-Anzeige wird der Messwert mit entsprechender Einheit dargestellt. MIN-, MAX- oder FS-Wert werden im unteren Display angezeigt. Anzeige Beschreibung Zeigt den aktuellen Druck grafisch durch einen bar-Graph an. Eine Druckspitze wird in Form eines Pixel (Strich) angezeigt. -
Seite 8: Anschluss An Die Hydraulik
4 Anschluss an die Hydraulik Gemäß den verschiedenen Versionen (bar) wird der ServiceJunior mit G1/4 (BSPP) ausgeliefert. Geräteversion SCJN-xxx-01 Druckanschluss 7/16-20 UNF ¼ BSPP SCA-1/4-EMA-3 Adapter (M16x2) SCA-7/16-EMA-3 (SW 24 = 600 bar) (SW 27 = 1.000 bar) bereits montiert Die Montage des ServiceJuniors mit entsprechenden Drehmomenten durchführen. -
Seite 9: Bedienung Des Servicejuniors
5 Bedienung des ServiceJuniors 5.1 Einschalten (ON) Durchführen des Selbsttests drücken. MIN FS Anzeige des Messbereichs (FS) Einheit (bar) SCJN-xxx-01 Einheit (PSI) SCJR-xxx-02 Auto Power Off Funktion aktiv. Automatische Abschaltung nach 5 min. Diese Funktion kann im MENU geändert werden. Anzeigemodus. -
Seite 10: Ausschalten (Off)
FS erscheint im Display 5.6 Löschen der MIN/MAX-Werte RESET MIN/MAX- Werte werden gelöscht 5.7 OFL Anzeige Der gemessene Druck ist außerhalb des Messbereichs (Full Scale). Erscheint diese Anzeige auch im drucklosen Zustand, nehmen Sie bitte Kontakt mit einem Parker Hannifin Verkaufsbüro auf. -
Seite 11: Nullpunktkorrektur (Zero)
5.8 Nullpunktkorrektur (ZERO) Bei unerwünschten Abweichungen im drucklosen Zustand (Atmosphärendruck) kann der Nullpunkt manuell korrigiert werden. Die Nullpunktkorrektur setzt den aktuellen IST-Wert auf Null. Achtung! Diese Funktion nur im drucklosen Zustand ausführen um Fehlmessungen auszuschließen. MENU ZERO ZERO kurz drücken Die Nullpunktkorrektur ist durchgeführt. -
Seite 12: Automatische Abschaltung
5.10 Automatische Abschaltung MENU ZERO 2 s drücken Je nach Konfiguration des Gerätes sind zwei verschiedene Einstellungen möglich: Automatische Abschaltung Dauerbetrieb PO On PO OFF RESET RESET Nach Betätigen von erfolgt die Nach Betätigen von muss das automatische Abschaltung nach 5 min. Gerät manuell abgeschaltet werden. -
Seite 13: Verändern Der Einheiten
5.11 Verändern der Einheiten MENU ZERO 2 s drücken ⇔ MENU ZERO drücken MENU ZERO kurz drücken: Die nächste Einheit erscheint. RESET Bestätigen der Einheit... -
Seite 14: Technische Daten
6 Technische Daten • Digitales Manometer mit IST-, MIN- und MAX-Anzeige • bar-Graph mit 33 Segmenten (Schleppzeigerfunktion) • 4 ½ -stelliges LC Display (15 mm) mit Hintergrundbeleuchtung • Batteriebetrieben mit Low Power Electronic System Ausführung • Batterielebensdauer 1.500 h (ohne Beleuchtung) •... - Seite 15 Digitales Manometer ServiceJunior Messbereich Anzeige Anzeige Anzeige Anzeige Anzeige mbar -1…16 -1,00...16,00 -14,5...200,0 -999...16000 -100...1600 0…100 0...100,0 0...1500 0...10000 0...10,00 0…400 0...400,0 0...5800 0...4000 (x10) 0...40,00 0…600 0...600,0 0...8700 0...6000 (x10) 0...60,00 0…1000 0...1000 0...15000 0...100,0 Messbereich (bar) -1…16 0…100 0…400 0…600 0…1.000...
- Seite 16 BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
