Danfoss Air a2 Installationsanleitung Seite 7

C
3.0 Aufbau der
Funkverbindung
Geräteinstallation
Beim ersten Einschalten des CCM-Moduls blinkt
die grüne LED langsam – dies zeigt an, dass das
CCM-Modul noch keine Verbindung zum Air
Dial hat.
Zum Anschluss des Air Dial die Batterien in das
Air Dial einlegen. Das Air Dial startet in einer
speziellen Betriebsart, die den Installateur durch
eine Schritt-für-Schritt-Anleitung führt. Den
Anweisungen in der Anleitung folgen, also:
1. Spracheinstellung
2. Netzwerkeinstellung (Taste am CCM-Modul
drücken und dann Air Dial drücken). Hinweis:
Nach Drücken der Taste am CCM mindestens
3 Sekunden warten, bevor „OK" auf dem Air
Dial gedrückt wird.
3. Grundstufe einstellen (Inbetriebnahmevolu- Grundstufe einstellen (Inbetriebnahmevolu-
menstrom – siehe nächste Seite)
4. Ende
Wenn der Verbindungsaufbau erfolgreich ist,
leuchtet die grüne LED ständig (und das Air Dial
geht in den Inbetriebnahmemodus über).

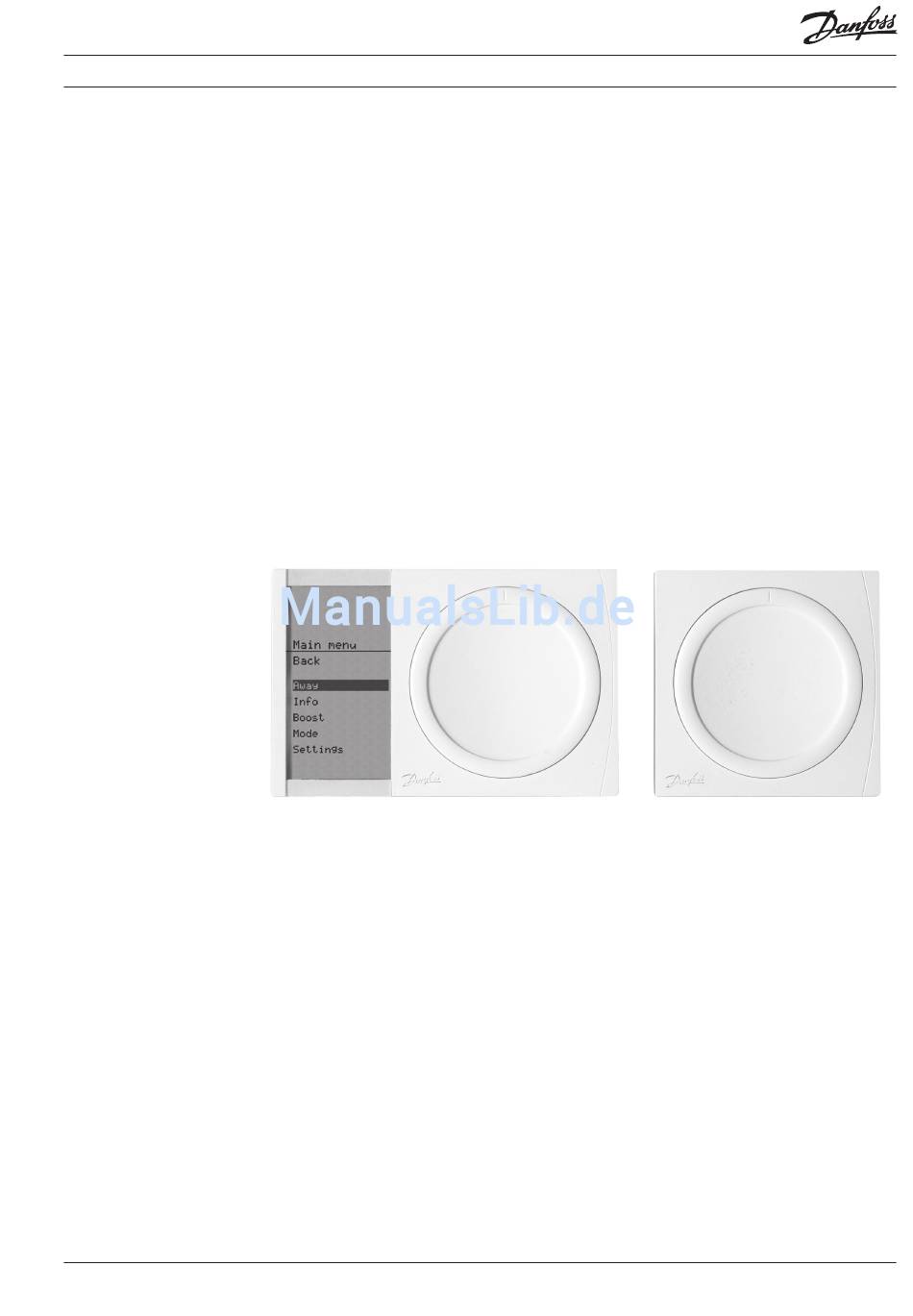

Air Dial
Installation des Air Dial – optimale Platzierung
Bei Montage des Air Dial dieses bitte
entsprechend den folgenden Richtlinien
platzieren, um bestmögliche Genauigkeit
zu gewährleisten (Air Dial hat integrierten
Temperaturfühler).
• Auf einer Höhe von 80-150 cm über Boden
montieren
• An einer Stelle montieren, an der die
Fernbedienung nicht von Vorhängen
behindert wird
• In einer bewohnten Zone montieren, in der
die Temperatur repräsentativ für den Rest der
Wohnung ist
• Nicht in Badezimmern montieren
• Nicht an Stellen mit direkter
Sonneneinstrahlung montieren
• Nicht an einer Außenwand montieren
• Nicht direkt über einer Wärmequelle montieren
VIEWA103
Falls der Verbindungsaufbau scheitert, blinkt
die rote LED am Kommunikationsmodul 5 Mal
langsam. Ein gescheiterter Verbindungsaufbau ist
ebenfalls an der Funkfernbedienung zu sehen.
Problembehebung bei gescheitertem
Funkverbindungsaufbau:
• Verbindungsaufbau an der Funkfernbedienung
wurde nicht innerhalb von 2 Minuten nach
Drücken der CCM-Taste versucht, Versuch
wiederholen
• Andere drahtlose Geräte in der Nähe
versuchen, eine Verbindung zum CCM-Modul
aufzubauen, Versuch wiederholen
• Lässt sich das Problem so nicht beheben, ist
die Signalstärke wahrscheinlich unzureichend.
Die Entfernung zwischen CCM-Modul und
Air Dial ist ggf. zu groß, oder zwischen
den beiden Geräten befindet sich ein
Hindernis. Falls notwendig, das CCM-Modul
in die gleiche Etage im Gebäude verlegen
(Kommunikationskabel verlängern) und/oder
es näher zum Air Dial bringen.
CCM-Modul
7
