4.0 Installation des
Lüftungskanalsystems
Installation des Lüftungskanalsystems

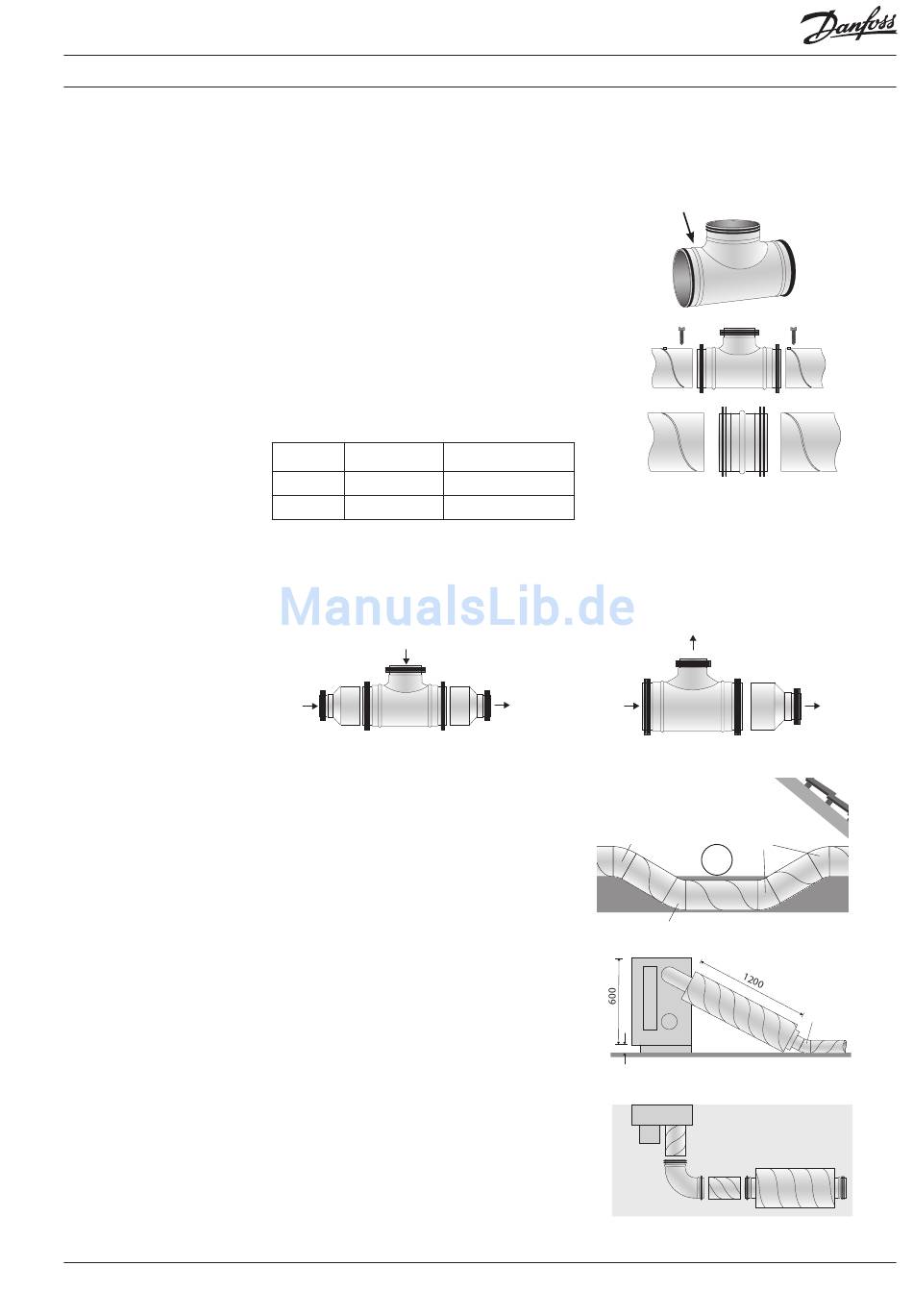

4.2 Anschluss des Lüftungskanalsystems
Verbinder bis zur Stoppsicke in den Kanal
schieben und diese dabei etwas drehen,
um den Zusammenbau zu erleichtern. Die
Verbinder mit Gewindeschneidschrauben oder
Blindnieten am Kanal befestigen. Schrauben
oder Blindnieten müssen gleichmäßig um den
Umfang verteilt werden. Schrauben/Blindnieten
so befestigen, dass die sicheren Gummistreifen
nicht beschädigt werden, d. h. 10 cm von der
Stoppsickenlinie am Ende des Kanals entfernt.
Bei falschem Zusammenbau müssen Schrauben-
oder Blindnietlöcher versiegelt werden.
Folgende empfohlene Mindestanzahl und -maße
SR NPU
für Stahlschrauben/druckfeste Blindnieten
müssen eingehalten werden:
Ø 100
Ød Min. Ød mm
63-125 3,2
140-250 3,2
Ø 125
Reduzierstücke
TCPU Ø 125 RCFU
Wenn Sie eine Abzweigleitung reduzieren
wollen, können Sie ein T-Stück verwenden,
wenn die Abzweigleitung am T-Stück kleinere
Ø 125
Beispiel
Ø 125
RCFU Ø 125 TCPU Ø 125
Kreuzen von Kanälen
Wenn sich 2 Kanäle kreuzen müssen, empfehlen
wir den Einbau des Kanals, der am Balken entlang
läuft, unter dem Kanal, den er kreuzt. Auf diese
Weise lassen sich Wärmeverluste am besten
verringern.
Um den Kanal so schnell wie möglich nach unten
in die Isolierung einzubringen, empfehlen wir die
abgebildete Lösung.
VIEWA103
Die gelieferten Lüftungskanäle sind als Standard
3 Meter lang. Wenn 2 Kanäle miteinander
verbunden werden sollen, einen NPU-Nippel mit
Gummistreifen verwenden.
SR
Anzahl
2
3
Ø 100
Abmessungen hat. Wenn der Hauptkanal
reduziert werden soll, müssen Sie ein
RCFU-Reduzierstück verwenden.
Beispiel
Ø 100 Ø 125
RCFU
Ø 125
Ø 125
Ø 125
RCFU
70
70
Ansicht des Anschlusses an Gerät von der Seite
Ansicht des Anschlusses an Gerät von oben
Stoppsicke
SR NPU
SR NPU
Ø 100
SR NPU SR
Ø 100
Ø 100
Ø 125
Ø 125
Ø 125 RCFU
TCPU
TCPU Ø 125 RCFU
TCPU Ø 125 RCFU
Ø 125
Ø 125
Ø 125
30˚
30˚
RCFU Ø 125 TCPU Ø 125
RCFU Ø 125 TCPU Ø 125
Ø 125 30˚ TCPU Ø 125 RCFU
SR
SR
SLU
SLU
SR
SR
BU
BU
SR
SR
Ø 100
Ø 100
Ø 100
Ø 100
Ø 100
RCFU
Ø 100
RCFU
30˚
30˚
