- Seite 1 MAKING MODERN LIVING POSSIBLE Danfoss Air Bedienungsanleitung für Danfoss Air Unit a und w DANFOSS HEATING SOLUTIONS...
-
Seite 2: Inhaltsverzeichnis
5.0 Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 DANFOSS AIR... - Seite 3 Alle Danfoss Lüftungsgeräte sind vom Passivhaus-Institut in Darmstadt zertifiziert CCM-Modul Air Dial Das Danfoss Air-System verwendet die kabellose Technologie Z-Wave. Mehr Informationen über die Möglichkeiten von Danfoss Air und der Z-Wave-Technologie finden Sie auf unserer Homepage www.air.danfoss.com. DANFOSS HEATING SOLUTIONS...
-
Seite 4: Systemüberblick

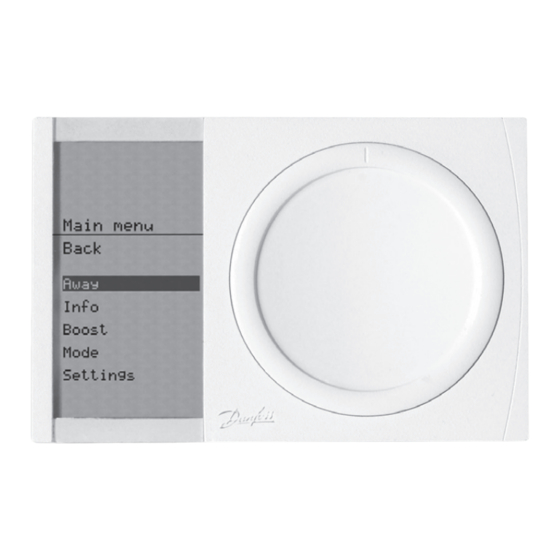

Wartung des Systems notwendig sind . Die Steuerung Ihres Systems ist in einer einzigen Bedienein- heit vereint, dem Danfoss Air Dial . Das gesamte System wird durch Drehen und Drücken des Drehreglers gesteuert, während die notwendigen Informationen auf dem Display angezeigt werden . -
Seite 5: Hauptfunktionen
. Hauptmenü > Info Info Der Befehl Info zeigt eine Liste über den gegenwärtigen Status Ihres Geräts an . Hier können Sie alle gemessenen Temperaturen, Ventilatorstufen, die relative Luftfeuchtigkeit im Raum und vieles mehr sehen . DANFOSS HEATING SOLUTIONS... -
Seite 6: Stoßlüftung
Haus eine starke Feuchtigkeitsent- wicklung auftritt (beim Baden oder Kochen) . Die Steuerung der AutoStoßlüftung-Funktion ist zunächst einmal automa- tisch, doch wenn Sie dies nicht wünschen, können Sie die AutoStoßlüftung-Funktion im Menüpunkt Einstellungen > Stoßlüftung > AutoStoßlüftung: Ein/Aus deaktivieren . DANFOSS AIR... - Seite 7 Ihnen u . a . ermöglicht, Ihr eigenes Benutzerprofil zu erstellen . Weitere Informationen erhalten Sie in der Installationsanleitung oder unter www.air.danfoss.com Das Standardprofil ist die Nr. 1, daher ist dieses Profil aktiv, wenn Sie “Programm-Modus” wählen. DANFOSS HEATING SOLUTIONS...
-
Seite 8: Menüstruktur
Bypass Stoßlüftung Zeit & Datum Nachtkühlung Aus / Ein Zurücksetzen Zurück Einstellungen ab Werk Nein Hinweis: Das w -Gerät hat keine Bypass-Funktion. Menüpunkte, die sich auf Bypass beziehen, sind daher bei der Bedienung eines w -Geräts nicht sichtbar. DANFOSS AIR... - Seite 9 Bypass wenn Profil 3 Fehlerliste Stoßlüftung [h] Raumtemp.: Profil 4 Typ & Model 03:00 > 22˚C Profil 5 Auto Stoßlüftung Max. Erhöhung: Stufe 10 / 10 Außenluft: > 16˚C Bypass Timer: 3 Stunden Auto Bypass: Aus / Ein DANFOSS HEATING SOLUTIONS...
-
Seite 10: Einstellungen
Profil P1 – Wochenende Profil 2: Familie mit Kindern, ein Erwachsener hat normale Ar- beitszeiten außer Haus, ein Erwachsener ist tagsüber zu Hause. Lüfterschritt (% des Grundschritts) Profil P2 – Wochentage Lüfterschritt (% des Grundschritts) Profil P2 – Wochenende DANFOSS AIR... - Seite 11 Profil P3 – Wochentage Lüfterschritt (% des Grundschritts) Profil P3 – Wochenende Profil 4: Single (außer Haus arbeitender Erwachsener), tagsüber ist niemand zu Hause. Lüfterschritt (% des Grundschritts) Profil P4 – Wochentage Lüfterschritt (% des Grundschritts) Profil P4 – Wochenende DANFOSS HEATING SOLUTIONS...
- Seite 12 Wenn Sie kein Profil finden, das zu Ihren Bedürfnissen passt, oder wenn Sie ganz einfach mit den Profilen experimentieren wollen, können Sie sich von www .air .danfoss .com ein PC-Tool herunterladen, das es Ihnen ermöglicht, ein zu Ihren Bedürf- nissen passendes Programm zu erstellen .
- Seite 13 24 .00 - 6 .00 Uhr und stoppt automatisch, wenn die Außenluft kälter als +10 °C ist oder wenn die Raumtemperatur unter +18 °C fällt . Hauptmenü > Einstellungen > Zurücksetzen Stellt für alle Benutzereinstellungen wieder die werksseitigen Einstellungen her . DANFOSS HEATING SOLUTIONS...
-
Seite 14: Wartung
3.0 Wartung Ihr Danfoss Lüftungsgerät ist im Hinblick auf ein absolutes Minimum an Wartung ausgelegt . Die Wartung beschränkt Austausch sich auf 1 - 2 Filterwechsel jährlich, je nach Luftmenge und von Filtern Verschmutzungsgrad in Ihrem Wohngebiet . In Industriege- bieten und Gebieten mit hoher Pollenzahl in der Außen-... -
Seite 15: Austausch Der Air Dial-Batterien
2 . Die sechs Schrauben, die die drei Metallstreben halten, abschrauben (mithilfe eines Torx- Schraubendrehers der richtigen Größe) . 3 . Dann die Schaumstoff- frontplatte entfernen . 4 . Jetzt haben Sie freien Zugang zum Inneren des Geräts . DANFOSS HEATING SOLUTIONS... - Seite 16 Das Gerät in umgekehrter Reihenfolge wieder zusammen- bauen: • Schaumstofffrontplatte einsetzen, • mit den drei Metallstreben befestigen, • die Torx-Schrauben anziehen, • Frontplatte wieder anbringen . Jetzt ist das Gerät wieder für 2 Jahre problemlosen Betrieb bereit . DANFOSS AIR...
-
Seite 17: Optionen
G4/F7 Pollenfilterset für a3 . . . . . . . . . . . . . . . . . . .089F0241 F7-Pollenfilter • Freeware, die man gratis unter www .air .danfoss .com herunterladen kann Steuerung des Systems über PC... -
Seite 18: Vorheizregister, Elektrisch
4.0 Optionen Danfoss Air Fresh air - Any time Status Settings Week program Trends Advanced User manuel S y s t e m s t a t u s Run mode Fan speed Basic step: 6/10 -7 C Manuel mode... - Seite 19 Wärmepumpe/ Pumpe Fehrheizung) Das Nachheizregister auf Wasserbasis wird (häufig) verwen- det, um eine Mindesttemperatur der Zuluft sicherzustellen, ehe die Luft in den Raum eingeblasen wird . Die Lüftungsan- lage erwärmt die Außenluft normalerweise bis zu einer Tem- DANFOSS HEATING SOLUTIONS...
-
Seite 20: Geothermische Vorheizung/Kühlung
Die Vorheizung kann im Winter verhindern, dass die Anlage in den Frostschutzmodus wechselt, und im Sommer kann sie die Luft bereits abkühlen, ehe diese in die Anlage ge- langt . Wenn das geothermische Register kühlt, öffnet sich der Bypass der Lüftungsanlage natürlich automatisch . DANFOSS AIR... -
Seite 21: Fehlersuche
Wenn der Fehler im Heizungssystem +10 °C misst . behoben ist, muss die Lüftungsanlage abgeschaltet und anschließend wie- der angeschaltet werden, um wieder den Normalbetrieb aufzunehmen . Der Strom kann durch Herausziehen des Netzkabels aus der Anlage unter- brochen werden . DANFOSS HEATING SOLUTIONS... - Seite 22 +70 °C anzeigen . Herausziehen des Netzkabels aus der Anlage unterbrochen werden . Alarm: Einer der Fühler im Danfoss Air- Wenden Sie sich an Ihren Installateur . Fühlerfehler Gerät oder der Temperaturfühler Die Anlage läuft weiter, aber mit einge- im Air Dial ist defekt .
- Seite 23 Niedrige Außentemperatur führt Das ist kein Fehler, sondern ein im Display zur Gefahr von Eisbildung im normaler Modus . Die Funktion stoppt Wärmetauscher - die Anlage ist im automatisch, wenn die Außentempe- Enteisungsmodus . ratur steigt . DANFOSS HEATING SOLUTIONS...
-
Seite 24: Kunden-Informations-Zentrum Wärmepumpen/Flächenheizungen/Kontrollierte Wohnungslüftung
STEMPEL DES INSTALLATEURS Kunden-Informations-Zentrum Wärmepumpen/Flächenheizungen/ Kontrollierte Wohnungslüftung Hager Feld 8, D-49191 Belm-Vehrte Telefon: (05406) 83-06-0 Telefax: (05406) 83-06-60 E-Mail: info@fussbodenheizung .de www .fussbodenheizung .danfoss .de VUEWA303...
