Geräteinstallation
Anleitung für Wandgeräte w

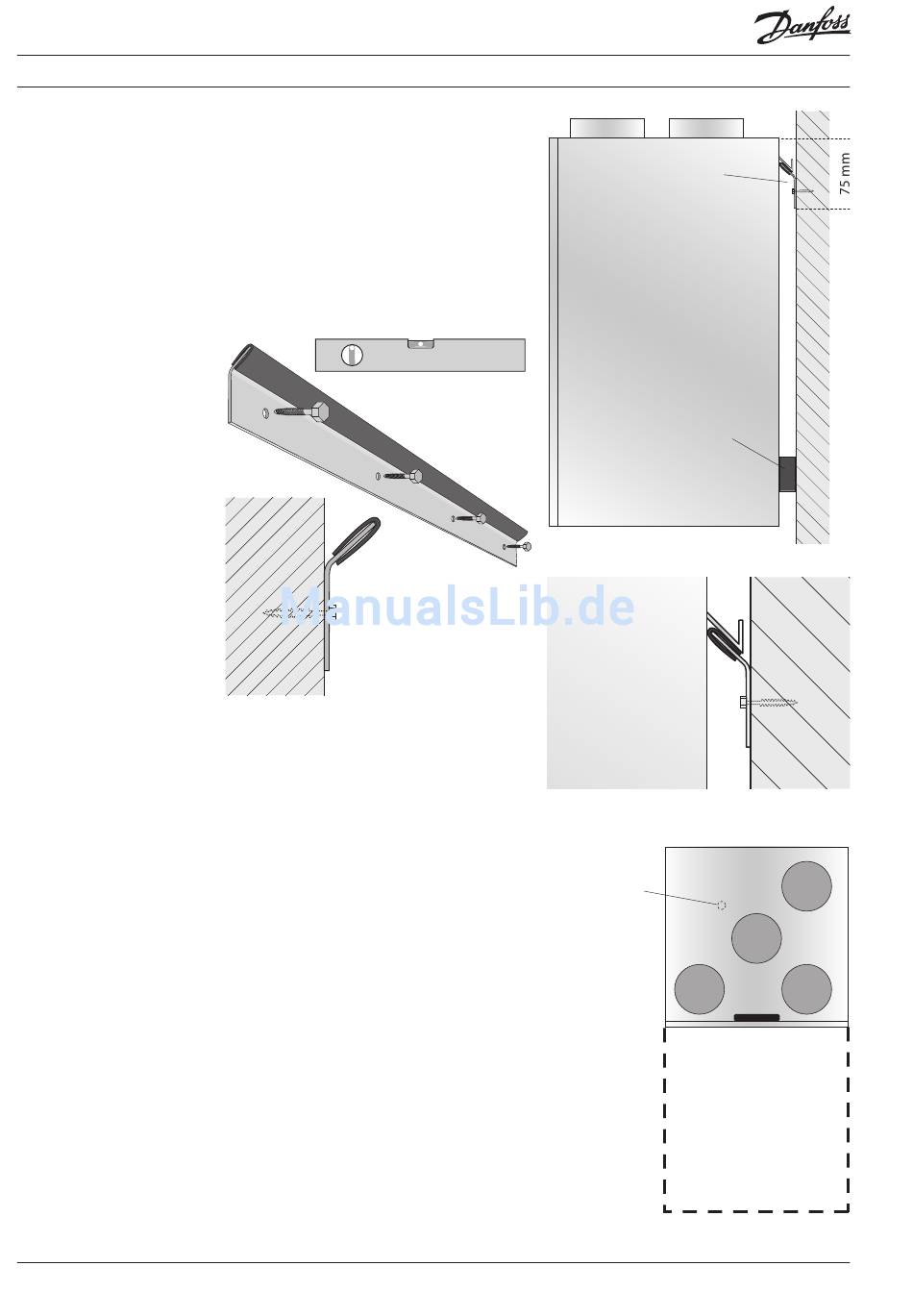

Die Wandmontagekonsole an der Wand an der
gewünschten Position platzieren. Dazu 75 mm
von der Unterseite der Konsole zur Oberseite
des Geräts abmessen und Löcher bohren. Für die
Beschaffenheit der Wand geeignete Schrauben
verwenden (Schrauben nicht im Lieferumfang
enthalten).
Sehr wichtig!
Ausrichtung mit Wasserwaage kontrollieren.
Nun das Gerät an die
Wandkonsole hängen.
Selbstklebende
Schaumstoffteile an ihrer
Position unten an der
Geräterückwand befestigen
(sie absorbieren potenzielle Vibrationen vom
Gerät in die Wand). Siphon an der Wand unter
dem Gerät montieren.
Jetzt den Schlauch vom Siphon mit
der beigefügten Schlauchschelle am
3/4"-Ablaufanschlussstück befestigen. Den
angeschlossenen Ablaufschlauch zum Ablauf
führen. Das Gefälle muss dabei min. 1 cm/
Meter sein. Die Kondensatleitung muss
wärmegedämmt werden, wenn Frostgefahr
besteht.
Wichtig: Frontblech und Schaumstofffrontplatte
entfernen. Kondensatwanne füllen, Sichtprüfung
der Entwässerung vornehmen und wieder
zusammenbauen.
VIEWA103
& w
1 2
+
Detail A
Wandgerät – Draufsicht
Kondensatab-
laufanschluss
hier (unter
Gerät)
Wichtig
60 cm freien
Platz vor dem
Gerät lassen,
um Zugang zur
Wartung
sicherzustellen.
A
Schaumstoffteil
